ENERGY EM270 Energy แบบ Quick Fit มีข้อดีอย่างไร?

เขียนโดย : ปัญญา พละกลาง

Product Manager

สวัสดีครับทุกท่าน ครั้งนี้มาคุยกันเรื่องข้อดีของเทคโนโลยีการติดตั้ง Power Meter ร่วมกับ CT แบบเดิมกับแบบใหม่กันนะครับ ในยุคปัจจุบันเราจะเห็นว่าการประหยัดพลังงานอยู่ใกล้ตัวเราเข้ามาทุกวันๆ เพราะฉะนั้นเราควรจะศึกษาและเรียนรู้เทคโนโลยีเหล่านี้เอาไว้เพื่อให้ก้าวทันคนอื่นเขานะครับ ซึ่งแบบเก่านั้นเราจะติดตั้ง CT จำนวน 3 ตัวต่อ1 Power Meter, และ CT จำนวน 6 ตัวต่อ2 Power Meterปัจจุบันด้วยเทคโนโลยีที่ก้าวหน้าไปอีกขั้น ของยี่ห้อ CARLO GAVAZZI ประเทศอิตาลี ทำให้ใช้ CT 6 ตัวต่อ 1 Meter ได้เลย ซึ่งกลายเป็นข้อดีประหยัดทั้งเวลาและค่าใช้จ่าย มาดูกันนะครับ

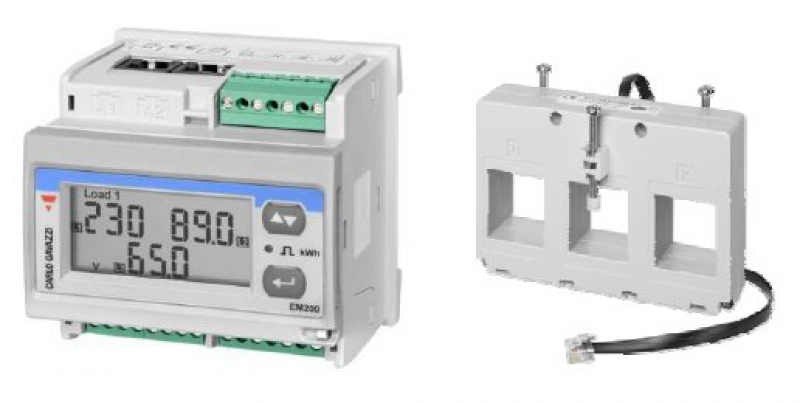

รูปที่ 1 : Power Meter EM270 +TCD1X แบบ Quick Fit

จากรูปที่1 เราพบว่ารุ่น EM270 Class 1 ออกแบบเพื่อให้ใช้งานร่วมกับ CT รุ่น TCD - Series เท่านั้น โดย CT จะมีปลายด้านที่ต่อเข้ากับมิเตอร์ เป็นสาย RJ45 เสียบเข้าได้เลย ง่ายไม่ต้องจำขั้วบวก (+) หรือลบ (-) มิเตอร์มีรองรับช่องเสียบ RJ ไว้ถึง 2 ช่อง A1, A2 นั้นหมายความว่า มันจะรองรับ CT ได้ ถึง 6 เส้น ต่อ EM270 จำนวน 1 ตัว

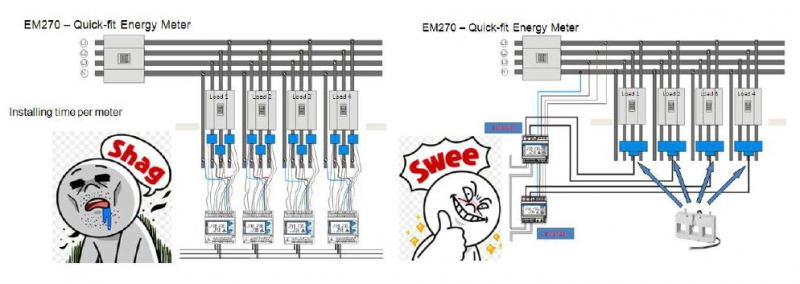

รูปที่ 2A : ติดตั้ง Power Meter แบบเดิม ...........................รูปที่ 2B : ติดตั้ง Power Meter แบบใหม่

จากรูปที่ 2A, เป็นการเปรียบเทียบการติดตั้ง Power Meter แบบเดิมและแบบใหม่ในวงจรลักษณะแบบเดียวกัน จะเห็นได้ว่าแบบเดิมใช้มิเตอร์ 4 ตัว CT 12 ตัว แต่แบบใหม่ตามรูป 2B นี้ใช้ มิเตอร์เพียง 2 ตัว ใช้ CT แบบ Quick Fit จำนวน 4 ตัวเท่านั้นจึงช่วยลดความสับสนในการเดินสาย ประหยัดเวลาของท่านไม่ต้องเข้าไปแก้ไขหน้างานบ่อย ๆ ตอนค่า kW ออกมาติดลบ (-)

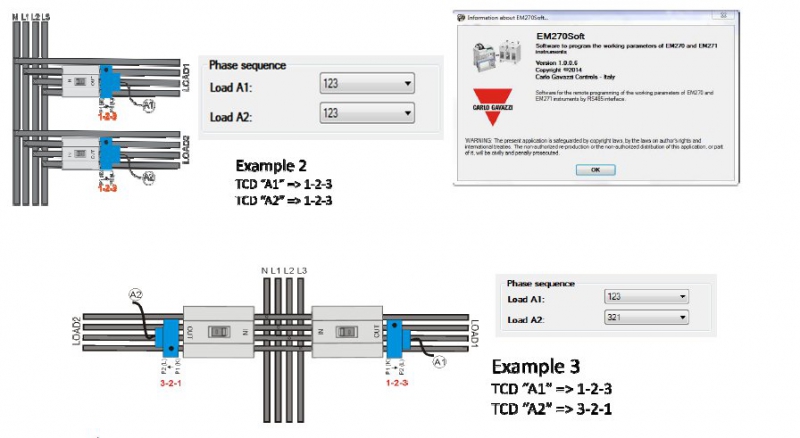

รูปที่ 3 : ลักษณะการ Configuration ผ่านโปรแกรม EM270 Soft

สรุป 6 ข้อดี คือ
1. EM270 ติดตั้งกับ CT แบบใหม่ Quick Fit ช่วยประหยัดเวลาได้มากขึ้น
2. ลดการสบสนกับการต่อสลับขั้วของ CT ว่าอันไหนบวก (+) อันไหนลบ (-)
3. สายเสียบจาก CT ของแบบใหม่ ต่อเข้ากับ EM270 เป็นแบบ RJ45 ไม่ต้องจำบวกหรือลบ
4. มี Software EM270 Soft ฟรี ในการ Configuration พารามิเตอร์ต่างๆ ใช้สำหรับ EM270, EM271
5. มีความเหมาะสมกับทุกสภาพหน้างานเพราะติดตั้งง่ายได้ทั้งในที่แคบและบัสบาร์
6.ประหยัดทั้งเวลาและค่าใช้จ่ายในการติดตั้ง

หากท่านใดมีข้อสงสัยประการใดติดต่อสอบถามเข้ามาได้ครับ พร้อมให้คำแนะนำปรึกษาครับ
