การประยุกต์ใช้งาน OUTPUT ทำงานแทน ALARM ของ TEMP SHIMAX

25 พฤศจิกายน 2557

เขียนโดย : อนวรรธ เรืองอร่าม

ฝ่ายขายสาขาชลบุรี

สวัสดีครับทุกท่านวันนี้ผมจะมาแนะทำการประยุกษ์การใช้งาน OUTPUT ให้ทำงานแทน ALARM ของ TEMP SHIMAX

รุ่น MAC3A-MCF-NN-NNNNN

การใช้ OUTPUT ของ SHIMAX แทน ALARM ของ SHIMAX เราสามารถใช้แทนได้โดยมีวิธีดังนี้

เช่น ต้องการให้จับ ALARM ที่ 40 C ทำงานเป็น LOW ALARM

เข้าไปที่ MODE 3

เลือก I_P1 = OFF (ปิด PID)

เลือก IdF1 = 1 (ค่า DIFF ตั้งต่ำสุด)

เลือก IACt = rA (เลือกเป็น HEATING)

ตั้ง SET POINT OUTPUT = 40 C

สั่งเครื่องให้ RUN เพื่อทำงาน OUTPUT

การทำงาน

ถ้าอุณหภูมิต่ำกว่า 40 องศาเซลเซียส OUTPUT ทำงานตลอด และเมื่ออุณหภูมิสูงกว่า 40 องศาเซลเซียส

OUTPUT จะหยุดทำงานตลอด

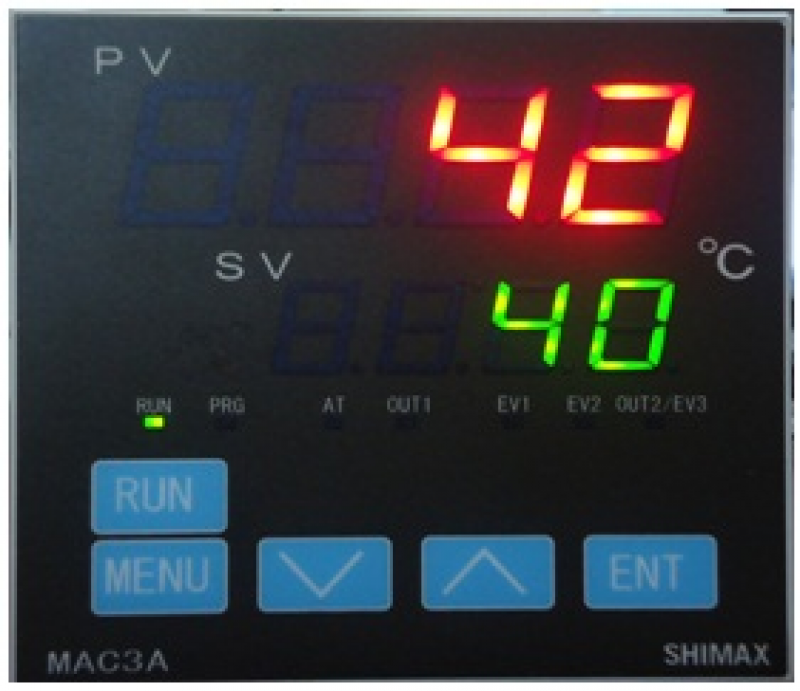

อุณหภูมิที่ PV สูงกว่าค่า SV ที่ 40 C : OUTPUT ยังไม่ทำงาน

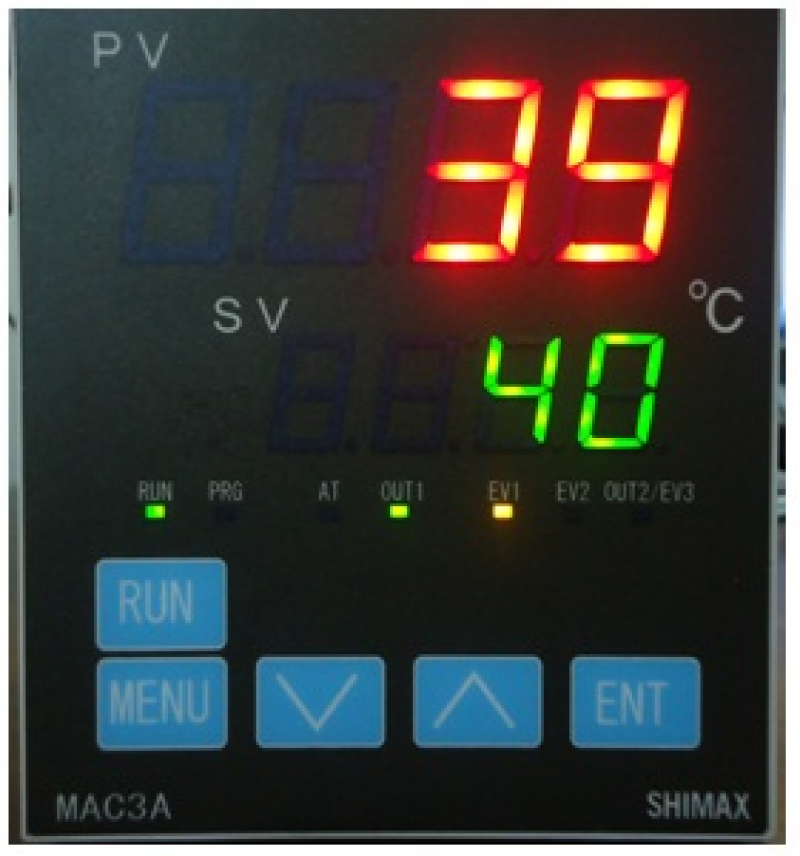

อุณหภูมิที่ PV ต่ำกว่าค่า SV ที่ 40 C : OUTPUT ทำงาน

เพียงเท่านี้ก็สามารถทำงานให้ OUTPUT มาแทน LO ALARM ได้

ในขณะเดียวกันถ้าต้องการให้ OUTPUT ทำงาน HIGH ALARM ก็สามารถทำได้ มีวิธีดังนี้

โดยให้เงือนไขดังนี้ จับ HIGH ALARM ที่ 40 C

วิธีการโปรแกรม

เข้าไปที่ MODE 3

เลือก I_P1 = OFF (ปิด PID)

เลือก IdF1 = 1 (ค่า DIFF ตั้งต่ำสุด)

เลือก IACt = dA (เลือกเป็น COOLING)

ตั้ง SET POINT OUTPUT = 40 C

สั่งเครื่องให้ RUN เพื่อทำงาน OUTPUT

การทำงาน

ถ้าอุณหภูมิต่ำกว่า 40 องศาเซลเซียส OUTPUT หยุดทำงาน และเมื่ออุณหภูมิสูงกว่า 40 องศาเซลเซียส OUTPUT จะทำงานตลอด

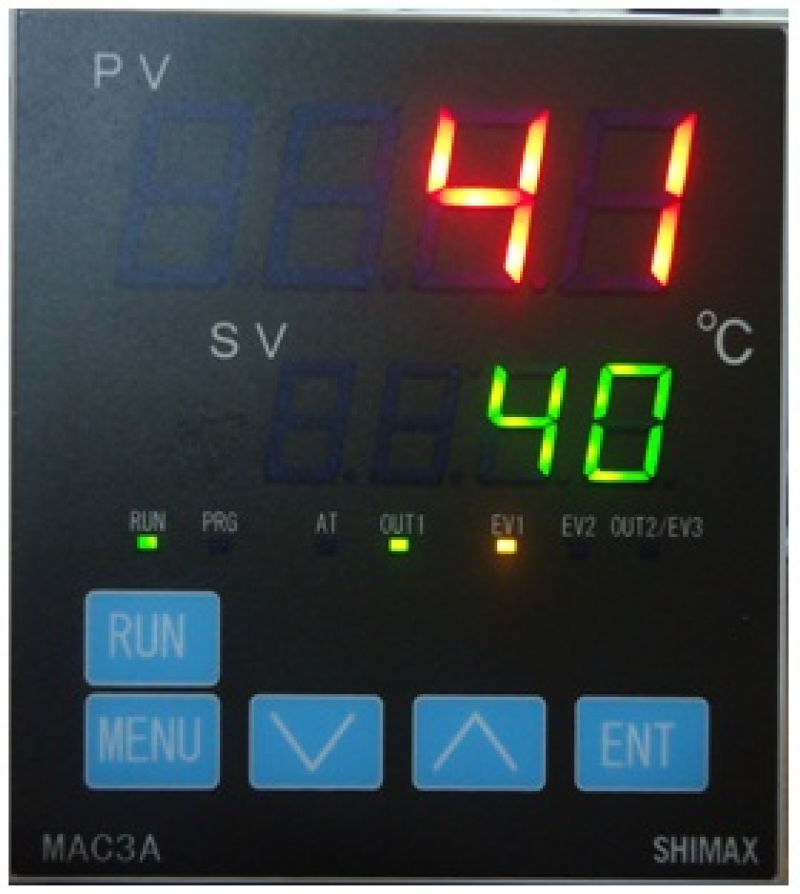

อุณหภูมิที่ PV สูงกว่า SV ที่ตั้งไว้ 40 C : OUTPUT ทำงาน

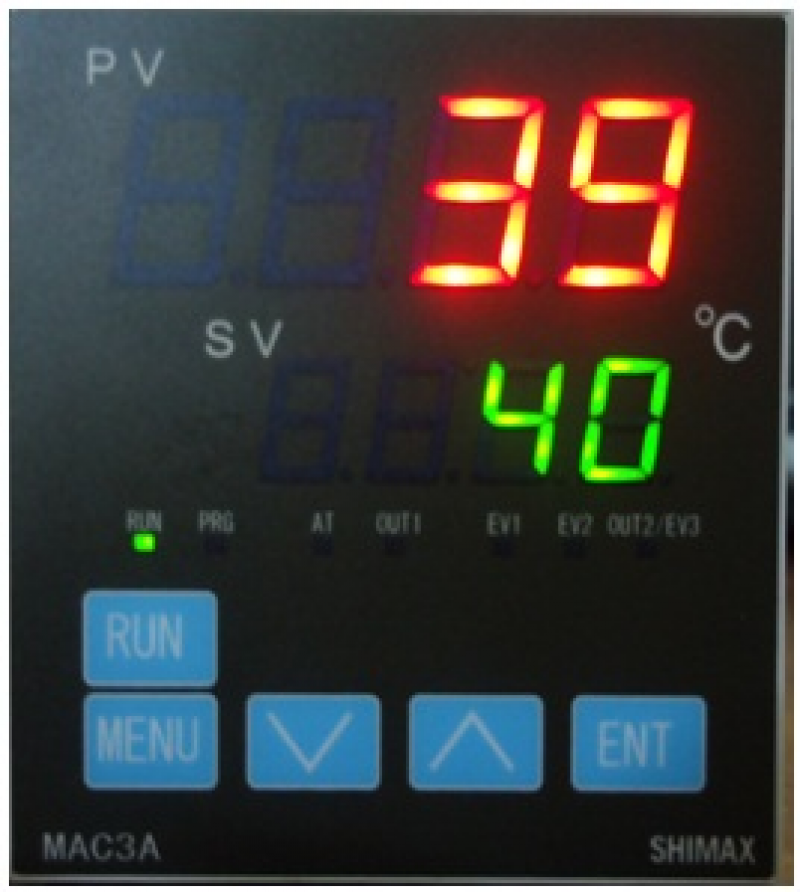

อุณหภูมิที่ PV ต่ำกว่า SV ที่ตั้งไว้ 40 C : OUTPUT หยุดทำงาน

หมายเหตุไม่สามารถใส่ค่า DIFFERENTIAL GAP OUTPUT ได้เพราะ OUTPUT จะทำงานไม่ตรงกับ DIFFERENTIAL GAP ของ ALARM
