วิธีการต่อสายไฟฟ้าแบบต่างๆ

20 มกราคม 2558

เขียนโดย : วิวรรธน์ บุรภัธร์เวศม์กุล

ฝ่ายขายสาขาสุราษฎร์ธานี

สวัสดีครับ เชื่อว่าหลายคนคงคุ้นเคยการต่อสายไฟฟ้าใช้งาน บางคนที่จบด้านวิศวกรรม หรือสายอาชีพช่าง อาจเป็นเรื่องง่าย แต่หลายๆคนอาจยังไม่มีความรู้ในการต่อสายไฟ ทีต้องการความแน่น, แข็งแรง, ตรงรอยต่อสัมผัสกันมากที่สุด และ ที่สำคัญแสดงถึงความเป็นมืออาชีพเราด้วยสายไฟฟ้ามีวิธีต่อได้หลายแบบ คือ

1. การต่อสายแบบรับแรงดึง

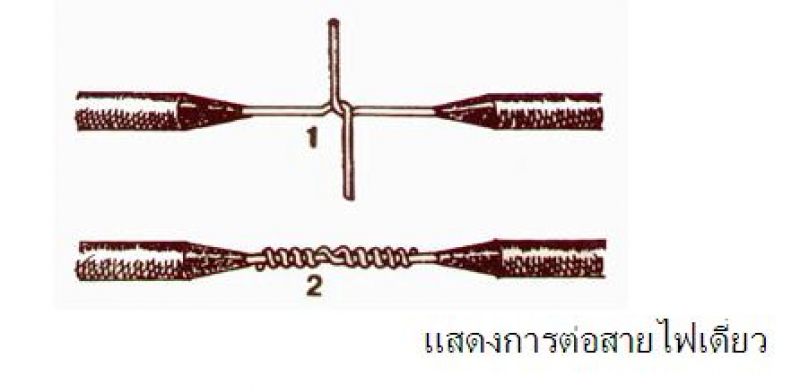

ก. การต่อสายเดี่ยว ทำดังนี้คือ
1. ปลอกสายที่หุ้มฉนวนออกเส้นละประมาณ 3 นิ้ว2. ขุดทำความสะอาดสาย
3. เอาปลายทั้งสองบิดเข้าหากันเป็นเกลียว
4. ใช้คีมบีบให้แน่น

2. การต่อสายแบบไม่รับแรงดึง

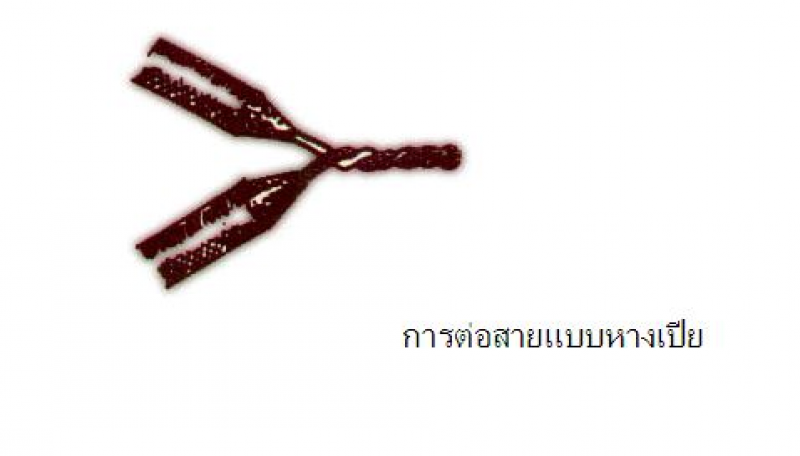

ก. การต่อแบบหางเปีย ทำดังนี้คือ
1. ปอกฉนวนปลายสายข้างละประมาณ 3 นิ้ว
2. ขุดทำความสะอาดสาย
3. เอาปลายทั้งสองข้างมาชิดกันแล้วบิดเป็นเกลียวให้แน่น ( ดังรูป )

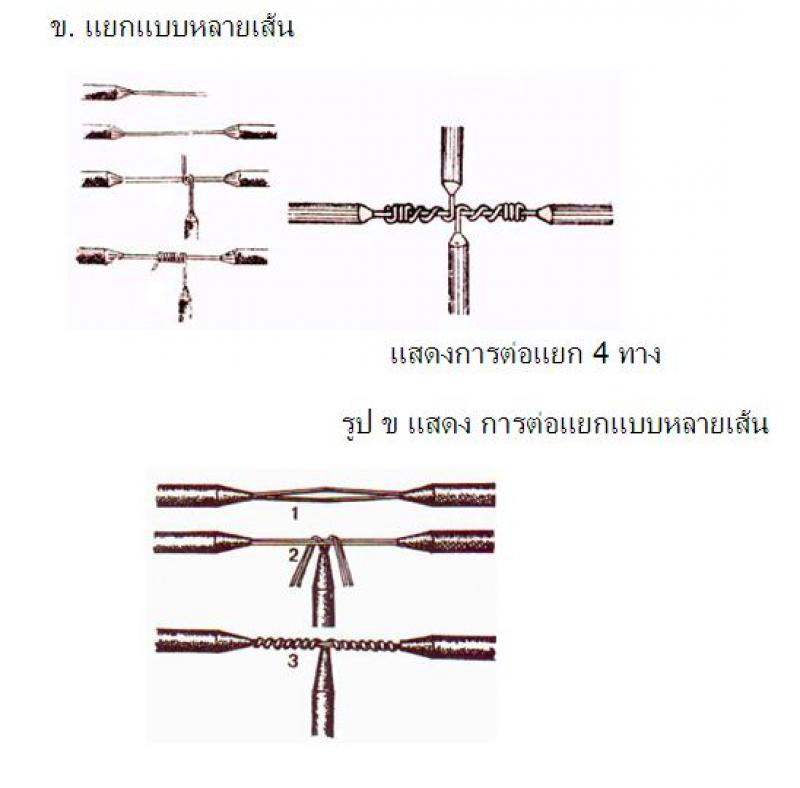

3. การต่อสายแบบแยก
การต่อแยกสาย คือการต่อแยกสายออกเป็น 3 ทางหรือ 4 ทาง แล้วแต่งานซึ่งแยกออกตามประเภทของงานคือ

ก. แยกแบบเส้นเดียว

1. ปอกสายไฟเส้นที่ต้องการแยกประมาณ 1 นิ้ว
2. ปอกสายที่จะแยกออกประมาณ 3 นิ้ว
3. วางปลายสายที่จะแยกลงบนเส้นที่ไม่แยกตรงปอกแล้ว
4. ใช้คีมดึงและบิดเป็นเกลียวให้แน่น

4. การต่อสายแข็งกับสายอ่อน

คือมีสายอยู่สองชนิด ชนิดแข็งกับชนิดอ่อนนำมาต่อกัน วิธีต่อปอกฉนวนปลายสายทั้ง 2 เส้นออกข้างละประมาณ 3 นิ้ว แล้วใช้สายอ่อนพันรอบๆ สายแข็งให้เป็นเกลียวเสร็จแล้วพับหรืองอปลายสายแข็งให้เป็นขอเพื่อป้องกันมิให้สายหลุดได้ง่าย

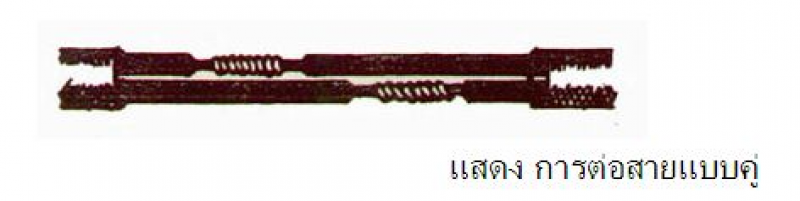

5. การต่อสายแบบคู่
การต่อสายคู่ วิธีทำคือ
1. ปอกฉนวนที่สายออก
2. การปอกฉนวนสายทั้งคู่เวลาต่อไฟให้เยื้องกันเล็กน้อย
3. ทำความสะอาดสาย
4. ต่อแบบสายเดี่ยวทีละเส้น

6. การต่อสายเดี่ยวที่ข้างในมีหลายเส้น
ส่วนมากเป็นสายเมนใหญ่ต้องการรับแรงดึงมาก วิธีทำดังนี้
1. ปอกปลายสายทั้งสองเส้นข้างละประมาณ 5 นิ้ว
2. ทำความสะอาดสาย
3. คลี่ปลายสายที่ปอกดึงให้ตรงและจัดระยะห่างให้เท่า ๆ กันทั้ง 2 เส้น
4. เอาปลายสายที่คลี่แล้วประสานกันเส้นต่อเส้น
5. ใช้สายแต่ละเส้นพันกันเป็นเกลียวให้มีระยะห่างเท่า ๆ กัน
6. ใช้คีมบีบตบแต่งให้เรียบร้อย

การพันสายด้วยผ้าเทปพันสาย
ตามปกติ หลังจากที่ทำการต่อสายไฟเรียบร้อยแล้ว สิ่งสำคัญที่จะลืมไม่ได้คือ การใช้ผ้าเทปพันสายไฟที่ต่อไว้อย่าง
แน่นหนา เพื่อป้องกันมิให้วัตถุใด ๆ หรือมือคนไปสัมผัสกับสายไฟฟ้านั้นจะทำให้เกิดการ ลัดวงจรหรือเกิดอันตรายขึ้นได้
โดยสามารถหาซื้อผ้าเทปพันสายได้จากร้านขายอุปกรณ์ไฟฟ้าทั่วไป

หวังว่าจะเป็นประโยชน์ไม่มากก็น้อยนะครับ
