สวัสดีครับทุกท่าน ผมจะมาแนะนำเรื่องของ ระบบไฟฟ้า DC กันนะครับ หลายท่านคุ้นเคยการใช้งานระบบไฟฟ้า  AC กันบ่อยๆ  ส่วนใหญ่แล้วไฟฟ้า ระบบ DC ใช้ที่ไหนกันบ้างครับใน แบตเตอรี่รถยนต์ ,งาน Solar EV,งานเชื่อมในอุตสาหกรรม ต่างๆ เป็นต้น  เมื่อเกิดการกระชากของกระแสไฟฟ้าDC เราจะหาเครื่องป้องกระแส DC ไฟตก-เกินได้อย่างไร Tipนี้ ขอกล่าวถึง PIB02-Series + DER100A60mV กันนะครับ

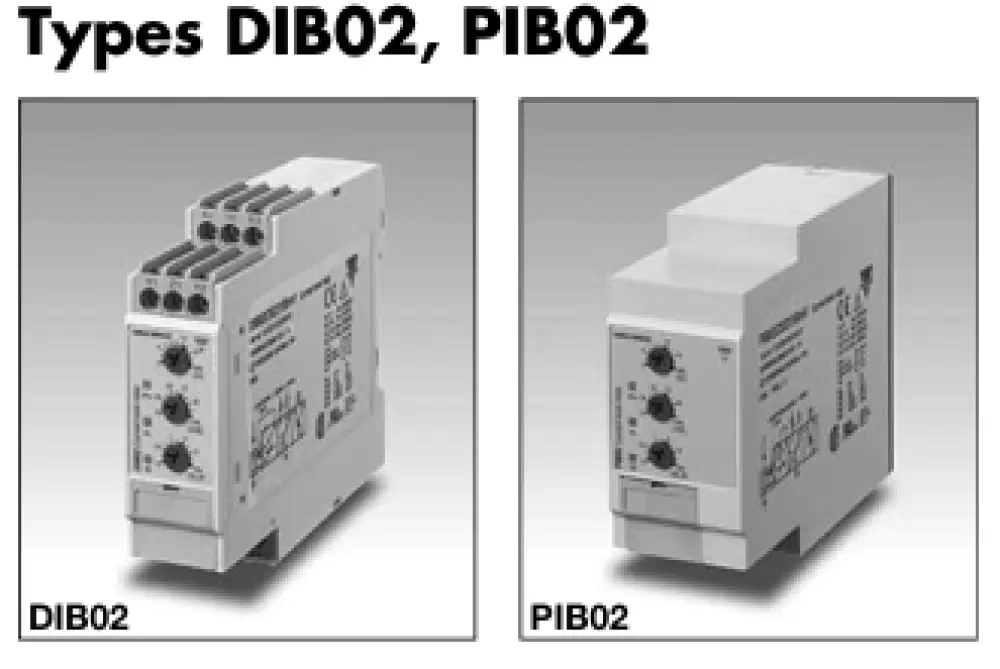

รุ่น PIB02CB23150mV

รุ่น DER100A60mV

รูปที่1: ลักษณะ รุ่น PIB02CB23150mV และ รุ่น DER100A60m

จากรูปข้างต้น ทั้ง 2 รุ่น สามารถต่อเข้าด้วยกันได้โดยPIB02-Series จะต้องปรับ Dip SW1: ON  , Dip SW2: ON เพื่อใช้งานช่วง 6 to 60 mV AC/DC
เพราะว่า Output ของ รุ่น DER คือ 60mV

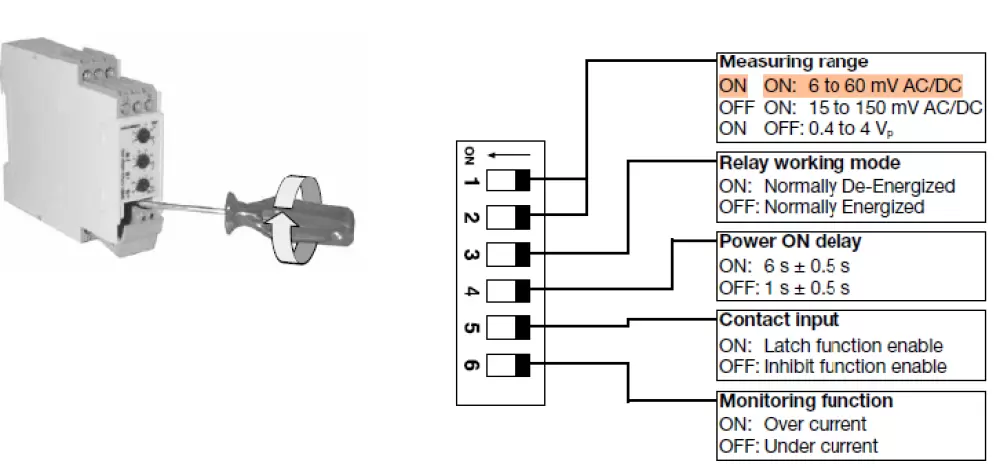

รูปที่2 : การปรับ Dip SW1: ON  , Dip SW2: ON เพื่อใช้งานช่วง 6 to 60 mV AC/DC

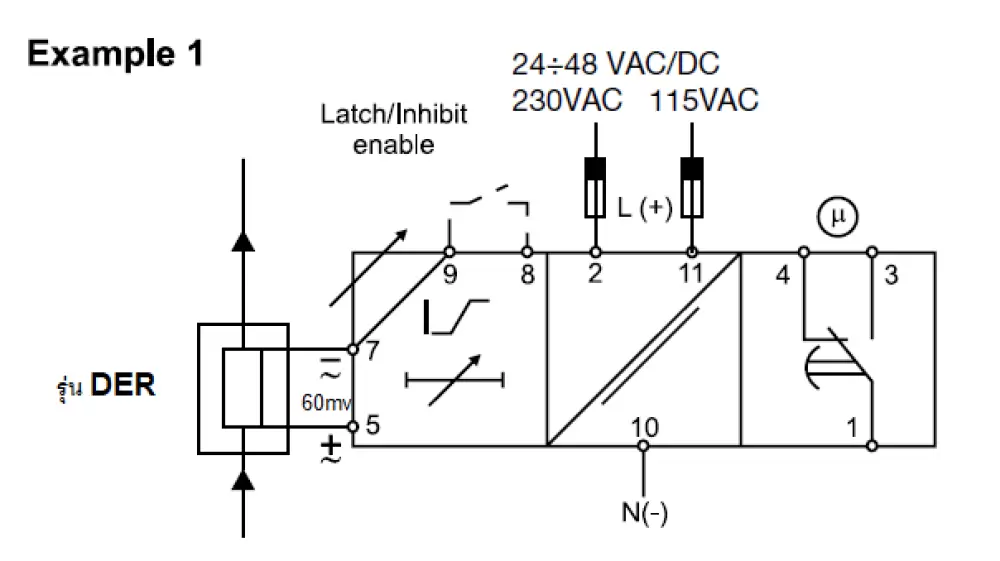

รูปที่3 : การต่อสายใช้งานร่วมกันระหว่าง รุ่น PIB02CB23150mV และ รุ่น DER100A60mV

จากรูปที่ 3 จะเห็นได้ว่า ต่อ Shunt DC รุ่นDER100A60mV (100A) เข้าที่ขา 5 กับ ขา 7  ได้เลย ส่วนการปุ่มปรับSet หน้าเครื่อง   Over-Uder DC current  ให้ปรับเงื่อนไขเดียวกันกับไฟ AC ได้เลยครับ เช่น 100% = 100 A, 50%=50A นะครับ

สรุปข้อดี   1. รู้และเข้าใจว่าตัวเครื่องป้องกันไฟฟ้าตก-เกิน PIB02-Series และ Shunt DC ในระบบ DC
                 2. เข้าใจการ Dip SW. และการต่อสายใช้งานร่วมกัน ทั้ง2 ตัว
