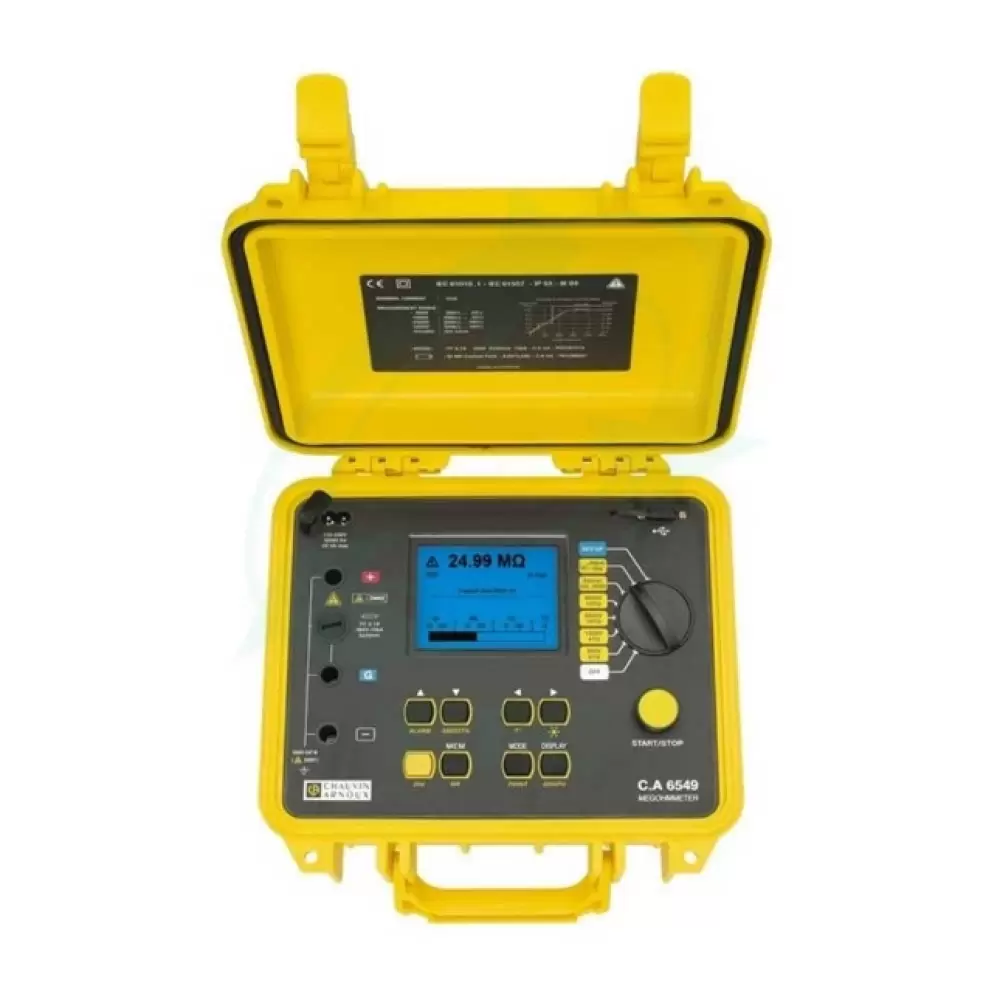

สวัสดีครับทุกท่าน การวัดค่าความเป็นฉนวนของสายไฟทำได้โดยใช้เครื่องมือ Insulation Tester (หรือ Megger/เมกะโอห์มมิเตอร์) โดยเครื่องจะปล่อยแรงดันไฟกระแสตรงสูง (เช่น 250V, 500V หรือ 1000V) เข้าไปในสายไฟเพื่อหาค่าความต้านทาน ซึ่งเป็นตัวบ่งชี้การรั่วไหลของกระแสไฟ

ขั้นตอนการวัดค่าความเป็นฉนวน
1. เตรียมความพร้อม: ปลดวงจรไฟฟ้าและตัดไฟออกจากระบบทั้งหมด ห้ามต่อสายไฟเข้ากับอุปกรณ์ใดๆ ในขณะทำการวัดโดยเด็ดขาด
2. เลือกแรงดัน: ปรับตั้งค่าแรงดันบนเครื่อง Insulation Tester ให้เหมาะสมกับสายไฟ (ทั่วไปสำหรับระบบแรงดันต่ำ (Low Voltage) มักใช้ค่าทดสอบที่ 500V หรือ 1000V)
3. การต่อสายวัด (ตัวอย่างการวัดสาย L กับ N):

• นำสายวัดเส้นหนึ่ง (บวก/ลบ) คีบเข้ากับตัวนำของสายไฟ (ทองแดง)
• นำสายวัดอีกเส้นคีบเข้ากับฉนวนด้านนอก (หรือวัดเทียบกับกราวด์/โครงโลหะ)

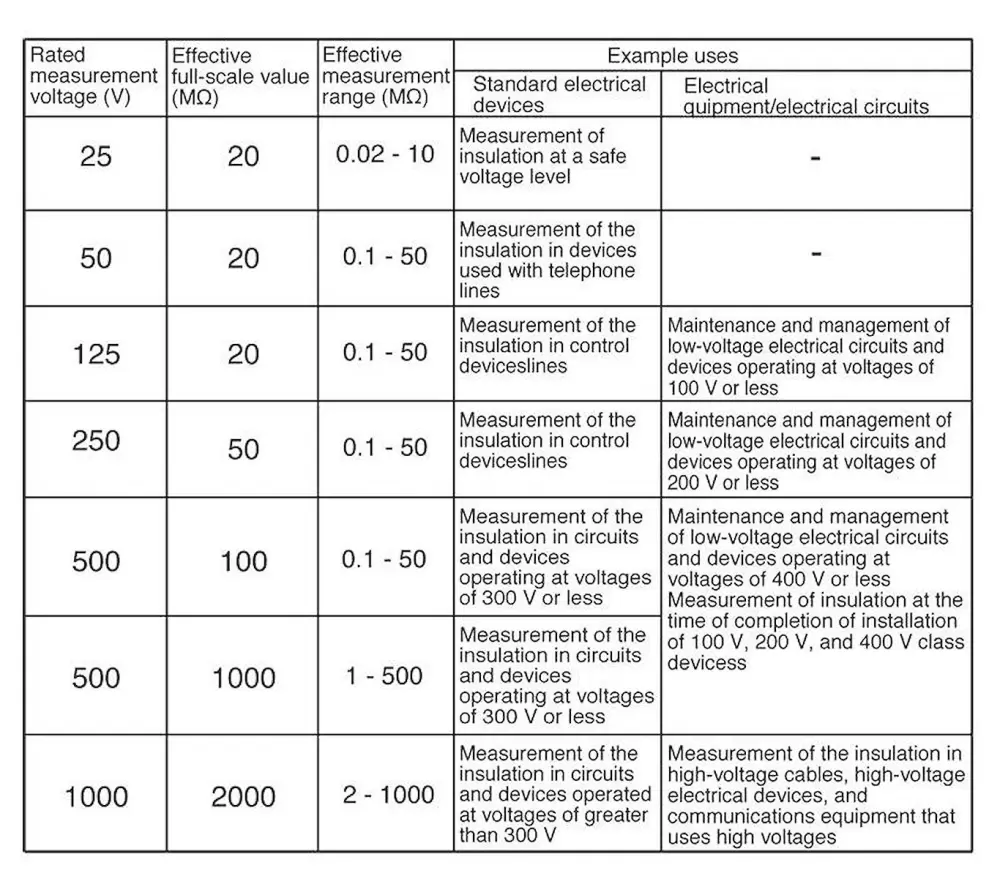

เกณฑ์มาตรฐาน (Standard Values)

ค่าความต้านทานฉนวนที่วัดได้ไม่ควรต่ำกว่าเกณฑ์มาตรฐานทางไฟฟ้าขั้นต่ำ (เช่น มาตรฐานสากล IEC) เพื่อความปลอดภัย โดยอิงจากแรงดันไฟฟ้าของระบบ :
(หมายเหตุ: สายไฟใหม่คุณภาพดีควรมีค่าความเป็นฉนวนสูงในระดับหลายร้อยถึงหลักพัน MΩ หากค่าที่วัดได้ต่ำกว่าเกณฑ์แสดงว่าฉนวนเริ่มเสื่อมสภาพหรือสายไฟอาจชำรุด)
