HOLD FUNCTION และ PEAK HOLD FUNCTION ของPanel Meter ต่างกันอย่างไร?

เขียนโดย : ตุลญาวรรณ พิมเอ้กา

ฝ่ายขายสาขาชลบุรี

สวัสดีค่ะทุกท่าน วันนี้จะนำมาเสนอความแตกต่างระหว่าง HOLD FUNCTION และ PEAK HOLD FUNCTION ในสินค้า รุ่น A5000-Seires ซึ่งเป็นตัวสินค้าที่ทุกคนน่าจะคุ้นเคยอยู่แล้ว แต่อาจจะยังไม่รู้ถึงความแตกต่างในการใช้งานของ 2 Function นี้ โดยสามารถอธิบายหลักการทำงานได้ ดังนี้

HOLD FUNCTION หมายถึงการค้างค่าข้อมูลที่กำลังแสดงผลชั่วขณะ ใช้เมื่อเราต้องการดูค่าขณะนั้นที่แสดงผลไม่นิ่ง สามารถทำได้โดยการต่อ Switch ระหว่าง ขา 6 กับ ขา 9 (Com) ด้านหลังตัวเครื่องเพื่อทำการ HOLD ค่า ถ้าปล่อย Switchออกตัวหน้าจอก็จะแสดงค่าที่วัดได้ในขณะนั้นดังรูป

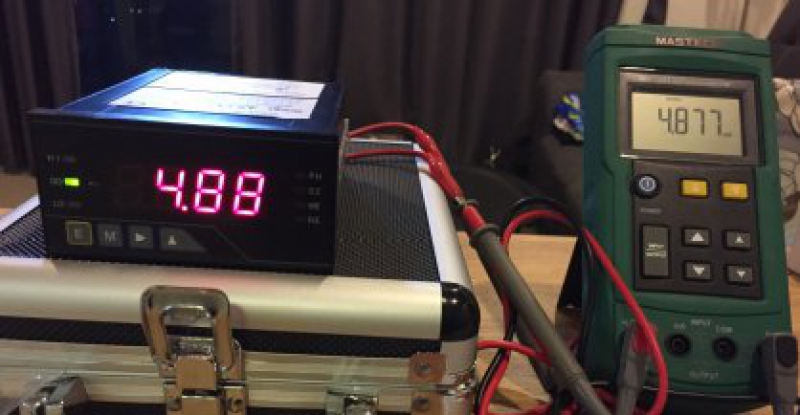

หน้าจอแสดงค่าปกติ

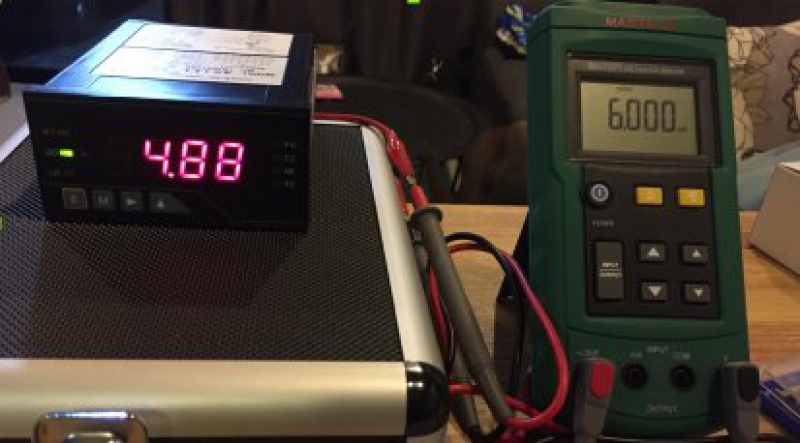

Hold ค่าหน้าจอโดยการ Switch ที่ขา 6 และ9

ปล่อย Switch ออกหน้าจอแสดงค่าปกติ

PEAK HOLD FUNCTION หมายถึงการค้างค่าข้อมูลแบบมีเงื่อนไขที่ได้กำหนดไว้ในพารามิเตอร์ PVH ใน Condition Data (COND) โดยสามารถกำหนดได้ 3 แบบ คือ 1. PH = ค้างค่าสูงสุด 2. VH = ค้างค่าต่ำสุด 3. PVH = ค้างค่าผลต่างระหว่างค่าสูงสุดและค่าต่ำสุดสามารถทำได้โดยการต่อSwitch ระหว่างขา 8 กับขา 9 (Com) ด้านหลังตัวเครื่องเพื่อทำการค้างค่า โดยฟังก์ชั่นนี้จะมีไฟ LED ของ PH ติด ยกตัวอย่าง เช่น ต้องการค้างค่าสูงสุด กำหนดให้ PVH =PH ค้างค่าสูงสุด

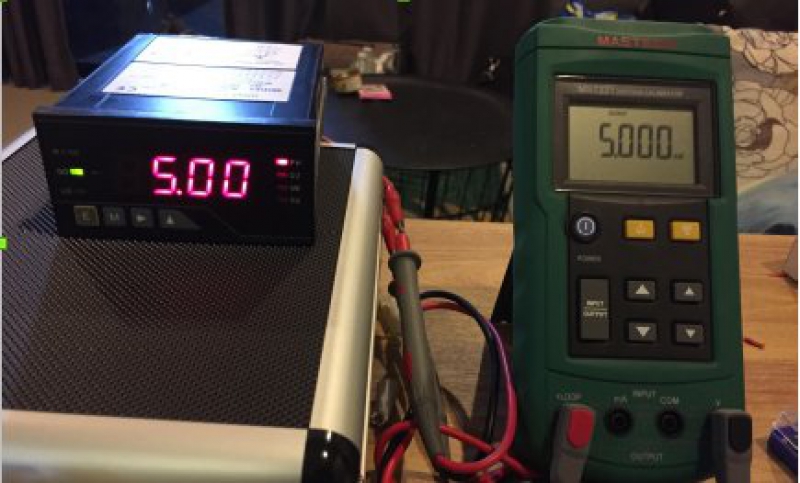

ค้างค่าการวัดโดยการSWITCH ที่ขา 8 และ 9 (COM) ไฟ LED ของ PH ติดเครื่องจะจำค่า 5.00 mA ในขณะนั้นเป็นค่าสูงสุด

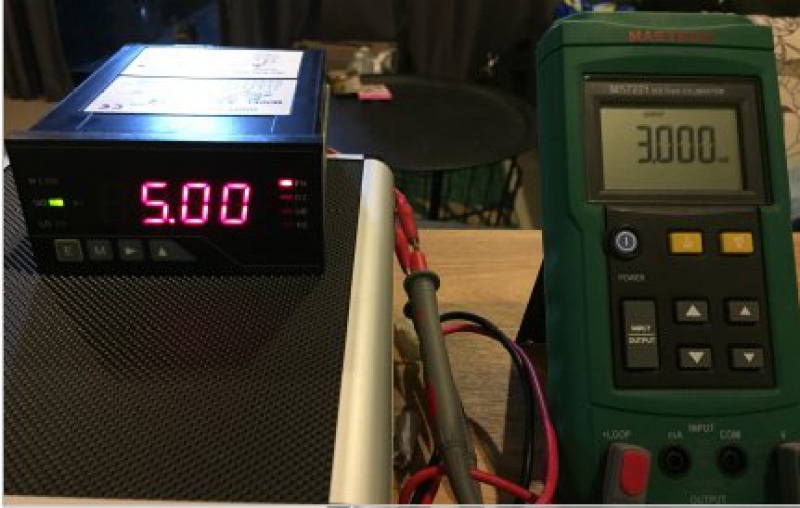

โดยถ้าในขณะนั้นมีค่า INPUT ที่ต่ำกว่าค่าสูงสุดเข้ามา หน้าจอก็ยังจะแสดงค่าเดิมอยู่ไม่มีการเปลี่ยนแปลง

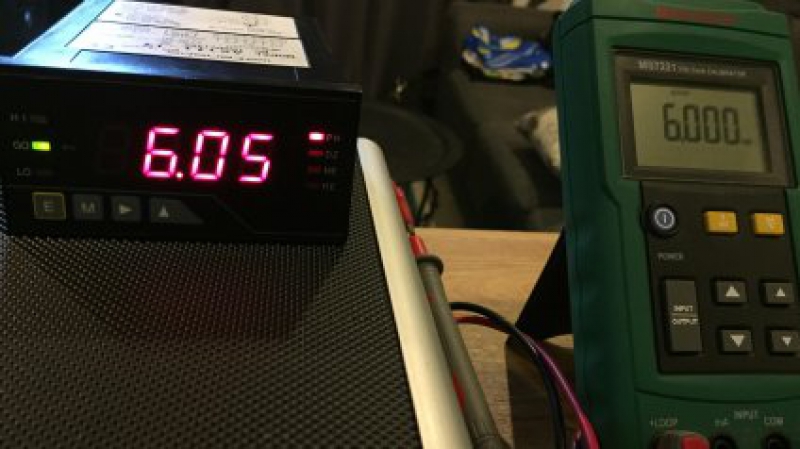

แต่ถ้ามีค่า INPUT ที่เข้ามาสูงกว่าค่าสูงสุดที่จำค่าไว้ หน้าจอก็จะแสดงค่าและจำค่าสูงสุดใหม่

โดยทั้ง 2 ฟังก์ชั่นนี้สามารถพบได้กับมิเตอร์อื่นๆ ด้วย ซึ่งเราสามารถนำหลักการดังกล่าวนี้ไปประยุกต์ใช้งานได้ค่ะ หากท่านใดมีข้อสงสัยประการใด สามารถติดต่อสอบถามเข้ามาได้ บริการฟรีไม่มีค่าใช้จ่ายค่ะ
