รู้จักตัวช่วย ทำให้เรา Test สินค้าพวก Proximity Switch ได้ง่ายขึ้น

รู้จักตัวช่วย ทำให้เรา Test สินค้าพวก Proximity Switch ได้ง่ายขึ้น

25 December 2013

เขียนโดย : ฝ่ายขาย สาขาชลบุรี


สวัสดีทุกท่านนะคะ… //^_^//…
วันนี้เรามารู้จักตัวช่วย ทำให้เรา Test สินค้าพวกที่เป็น PROXIMITY ได้ง่ายขึ้นค่ะ

หลาย ๆ คนอาจจะประสบปัญหาในการ Test สินค้า พวก PROXIMITY ในบางครั้ง เช่น ไม่รู้ว่าจะ Test หน้างานยังไง หรือจะนำเสนอให้คนอื่นดูยังไง ปัญหานี้แก้ไขได้ ด้วยการใช้ TEST BOX DIY ค่ะ

ฉะนั้น เรามาทำตัว TEST BOX DIY กันเถอะ!!!

การทำนั้นไม่ยากเลยค่ะ //^ ^// เริ่มต้นด้วยการ เตรียมอุปกรณ์การประดิษฐ์ ดังนี้

  1. ตัวต้านทาน ขนาด 1kΩ จำนวน 2 ตัว
  2. ตัวต้านทาน ขนาด 360 Ω จำนวน 2 ตัว
  3. BUZZER ขนาด 6V จำนวน 1 ตัว
  4. หลอดไฟ LED คละสี จำนวน 2 ตัว
  5. CONNECTOR ใช้สำหรับต่อสาย
  6. กล่องที่ขนาดเล็กที่ใช้สำหรับใส่อุปกรณ์
  7. ถ่านไฟฉาย ขนาด 9 V จำนวน 2 ก้อน
  8. แผ่นปริ้น ขนาดเล็กก็พอค่ะ

**ราคารวมๆ แล้วไม่เกิน 200 บาทค่ะ (ราคาแพงขึ้นอยู่กับกล่องที่จะมาใส่อุปกรณ์ค่ะ)**

เรามาเริ่มการต่อสายกันเลย...!!!

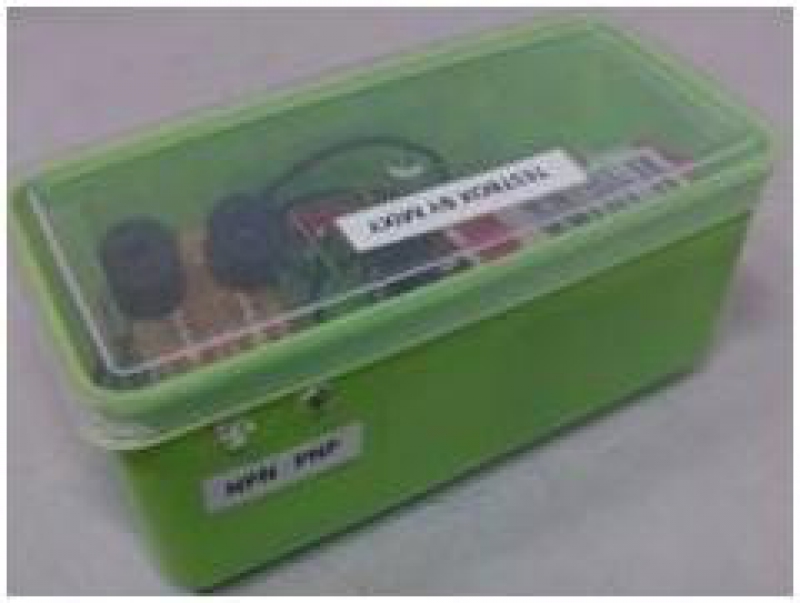

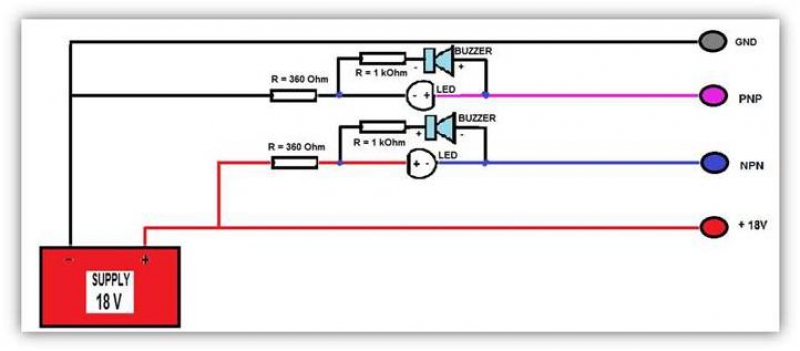

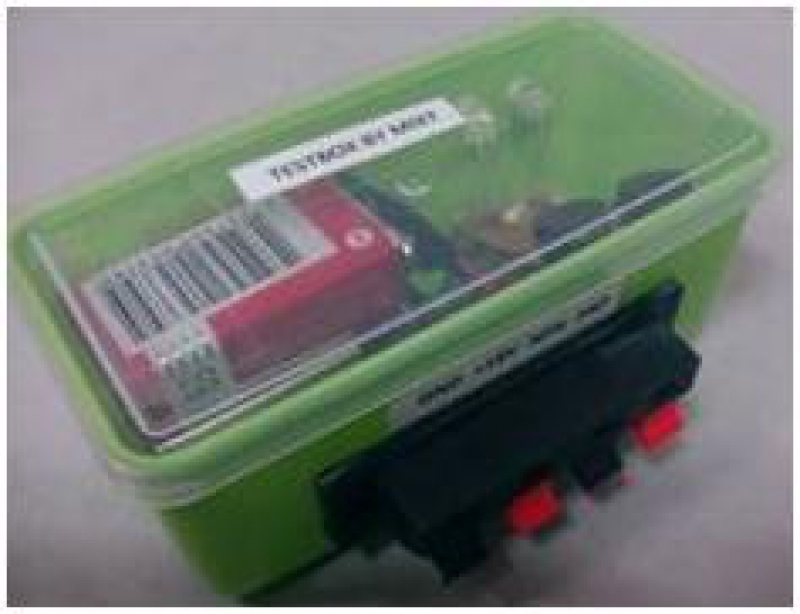

จากวงจรเห็นไหมค่ะ ว่ามันต่อสายไม่ยากเลย เสร็จแล้วก็จะได้ตามรูปนี้ค่ะ

ต่อไป เรามาเริ่มต้นการใช้งานกันเถอะค่ะ...!!!

จะยกตัวอย่างการต่อสาย PROXIMITY 3สาย แบบ NPN+NO (กรณี แบบ PNP ก็ทดสอบแบบเดียวกันนะค่ะ)

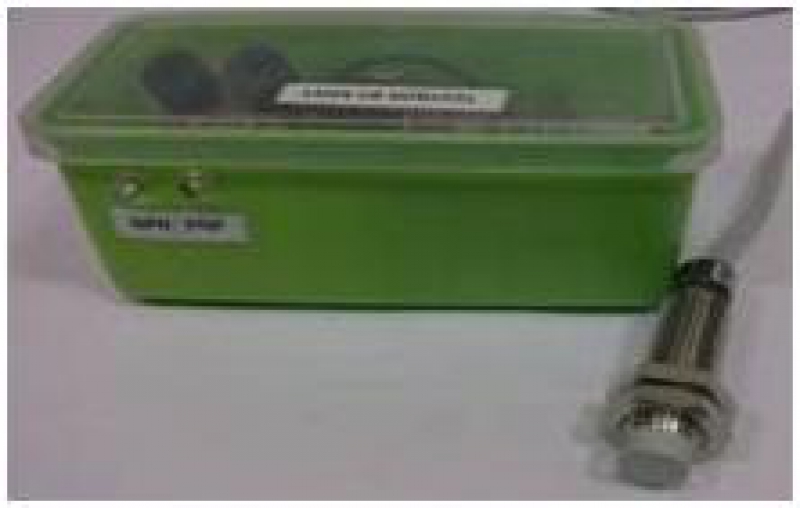

เริ่มด้วยการ ต่อแหล่งจ่าย ทั้ง 2 เส้น จากนั้น ต่อสายสัญญาณที่เป็น NPN เข้ากับ TEST BOX ตามแบบวงจร

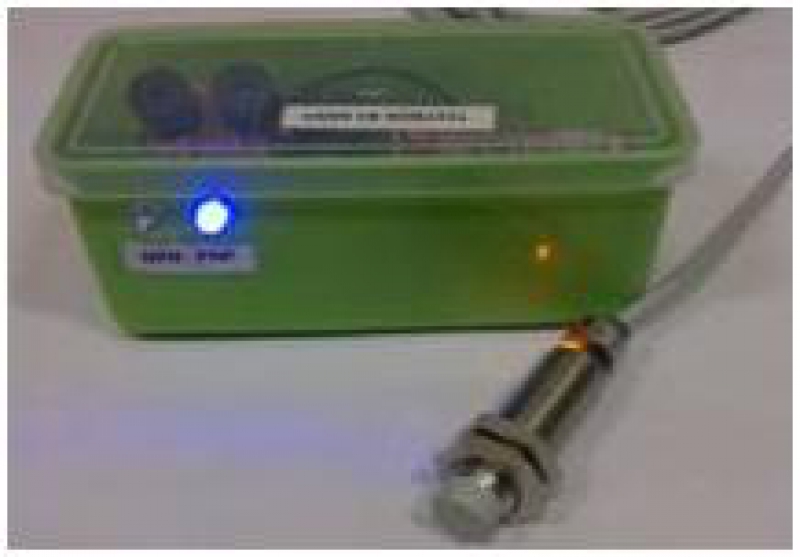

เมื่อมีวัตถุที่หน้าสัมผัส PROXIMITY ไฟและเสียงก็จะทำงาน ตามรูปค่ะ

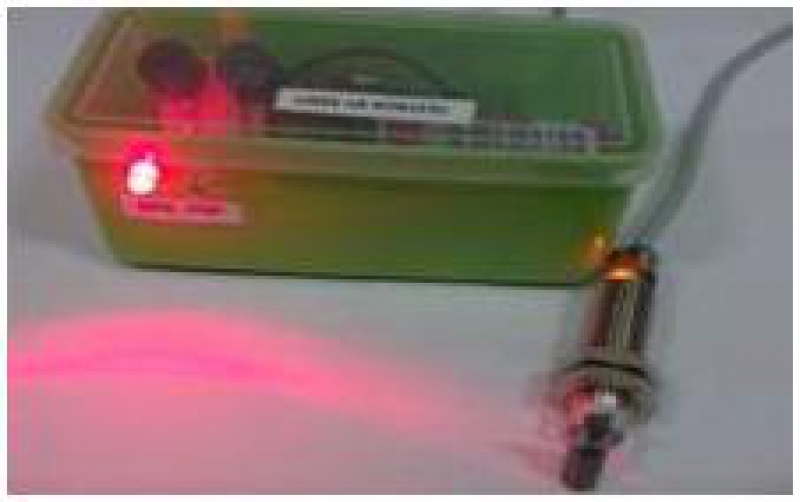

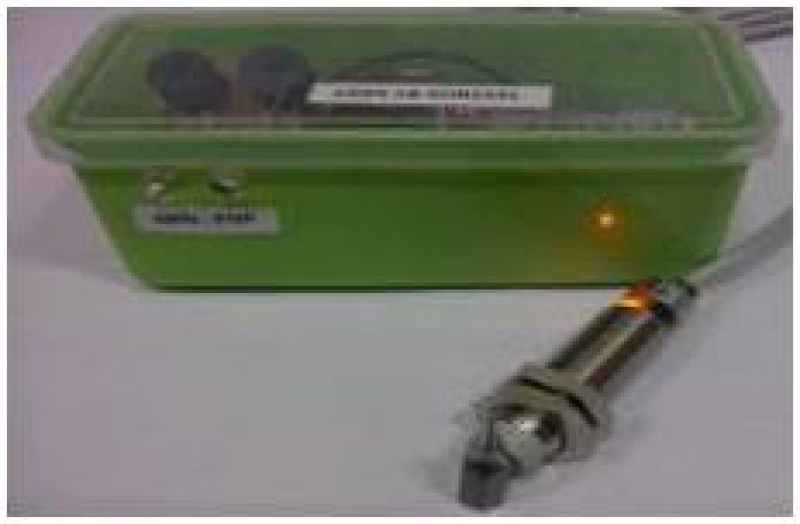

เวลาต่อสายผิดก็ไม่ต้องตกใจนะค่ะ แค่เวลาต่อสาย จะไม่มีเสียงดังขึ้นมาค่ะ มีรูปมาให้ดูด้วยค่ะ

### TEST BOX DIY ตัวนี้ สามารถไป PRESENT หรือ TEST สินค้าที่หน้างานได้เลยค่ะ

พกพาสะดวก ใช้งานง่าย แถมราคาไม่แพงเลย ส่วนรูปร่างแล้วแต่จะ ดีไซน์ค่ะ หากใครสนใจลองไปประยุกต์ใช้งานดูได้นะค่ะ ###

นอกจาก นำไปใช้ตรวจสอบการทำงานของ PROXIMITY SWITCH แล้ว ยังสามารถนำไปใช้กับอุปกรณ์ที่ใช้ไฟเลี้ยง DC ที่มี OUTPUT เป็นทรานซิสเตอร์ได้ค่ะ…//^ ^//
