วิธีดูค่า AC เพื่อเลือกใช้ Magnetic Contactor หรือ solid state relay ให้เหมาะสมกับประเภทของโหลดที่ใช้งาน

วิธีดูค่า AC เพื่อเลือกใช้ Magnetic Contactor หรือ solid state relay ให้เหมาะสมกับประเภทของโหลดที่ใช้งาน

14 July 2023


เขียนโดย : ชาญชัย ใจรังษี
ฝ่ายขายสาขาสุราษฏร์ธานี

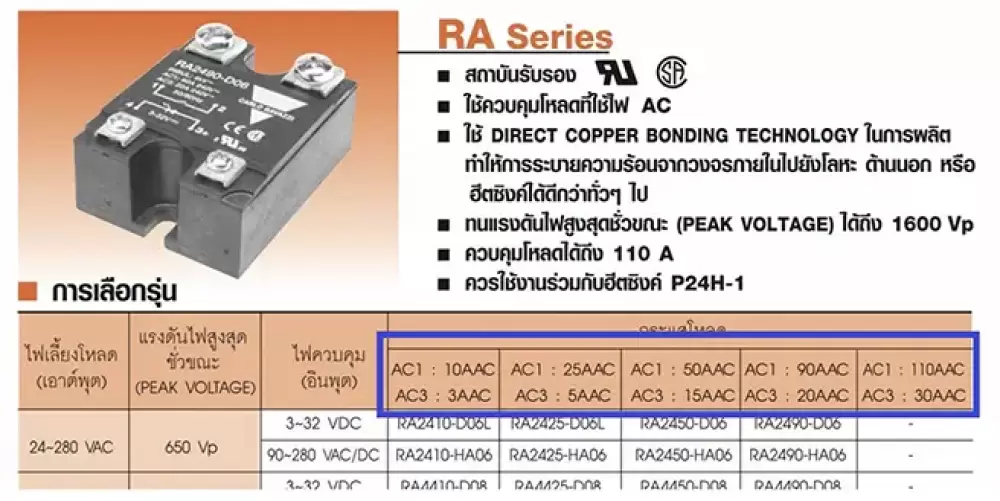

สวัสดีครับทุกท่าน วันนี้จะมาแนะนำวิธีดูค่า AC เพื่อเลือกใช้ Magnetic Contactor หรือ solid state relay ให้เหมาะสมกับประเภทของโหลดที่ใช้งาน

AC1 = เหมาะสำหรับใช้กับโหลดที่มีค่าเพาเวอร์แฟคเตอร์มากกว่า 0.95 หรือโหลดประเภทที่มีค่าเหนี่ยวนำ(inductive)น้อยมาก
โหลดประเภทนี้กระแสช่วงสตาร์ทกับช่วงหยุดจะคงที่ เช่นอุปกรณ์ทำความร้อน (Heater)

AC2 = เหมาะสำหรับโหลดที่มีกระแสช่วงสตาร์ทประมาณ 2.5 เท่าของกระแสปกติ และช่วงเบรคหรือหยุดเครื่องกระแสยังมากกว่าช่วงปกติ 2.5
ตัวอย่างเช่นการใช้งานแบบเดินๆ หยุดๆบ่อย(Plugging) และการสตาร์ทมอเตอร์ Slip ring motor

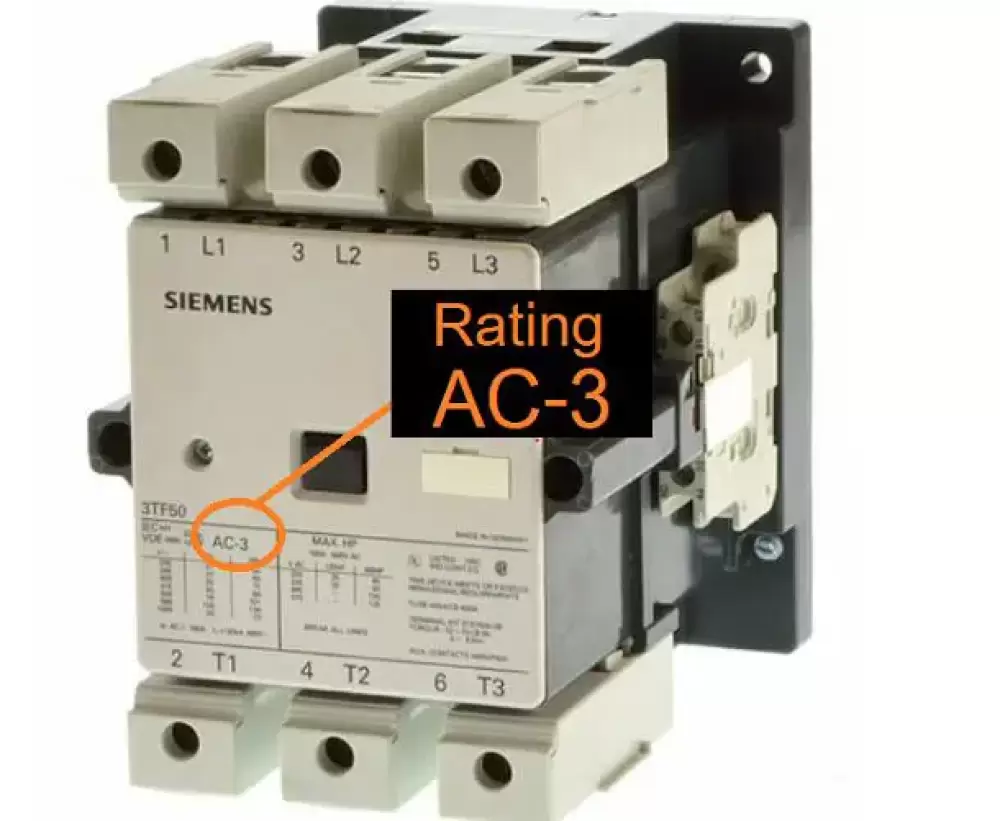

AC3 = ออกแบบสำหรับใช้งานกับโหลดที่มีกระแสไหลช่วงสตาร์ทประมาณ 5-7 เท่าของกระแสปกติ ส่วนช่วงเบรกหรือช่วงหยุดกระแสจะไหลผ่านเท่ากับกระแสปกติของโหลด เหมาะสำหรับใช้ควบคุมการสตาร์ทมอเตอร์อินดัคชั่น 3 เฟสทั่วไป

AC4 = เหมาะสำหรับโหลดที่มีกระแสไหลช่วงสตาร์ท ประมาณ 5-7 ของกระแสปกติ และช่วงเบรก กระแสจะเท่ากับช่วงสตาร์ท เช่นวงจรควบคุมมอเตอร์มอเตอร์อินดัคชั่น 3 เฟส ที่มีการใช้งานแบบเดินๆ หยุดๆ บ่อยหรือวงจร (Plugging)

***ชนิดของโหลดจะมีอยู่หลายแบบมาก หลายชนิด แต่จะขอยกมาเฉพาะ AC1-AC4***
