สตาร์กับเดลต้าต่างกันอย่างไร? ไม่ต่อสายนิวตรอนมีผลไหม?

สตาร์กับเดลต้าต่างกันอย่างไร? ไม่ต่อสายนิวตรอนมีผลไหม?

29 September 2014

เขียนโดย : ฝ่ายขายสาขาเชียงใหม่



สวัสดีครับทุกท่านวันนี้ผมจะแนะนำเรื่องสตาร์กับเดลต้าต่างกันอย่างไร? ไม่ต่อสายนิวตรอนมีผลไหม?

เป็นคำถามที่พบบ่อย วันนี้มาว่ากันเรื่องต่อไฟแบบสตาร์และแบบเดลต้ากัน ปกติแล้วไฟฟ้าแบบ 3 เฟสบ้านเราจะเป็น 380V มาดูตัวอย่างกัน ตามรูป

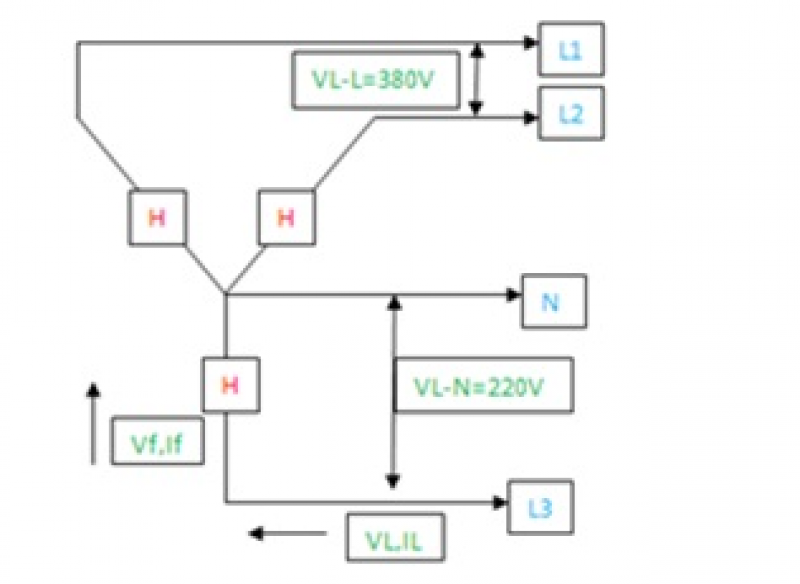

แบบสตาร์ (3เฟส4สาย)
สูตรคำนวณแบบสตาร์

VL= √3 VF

IL=If

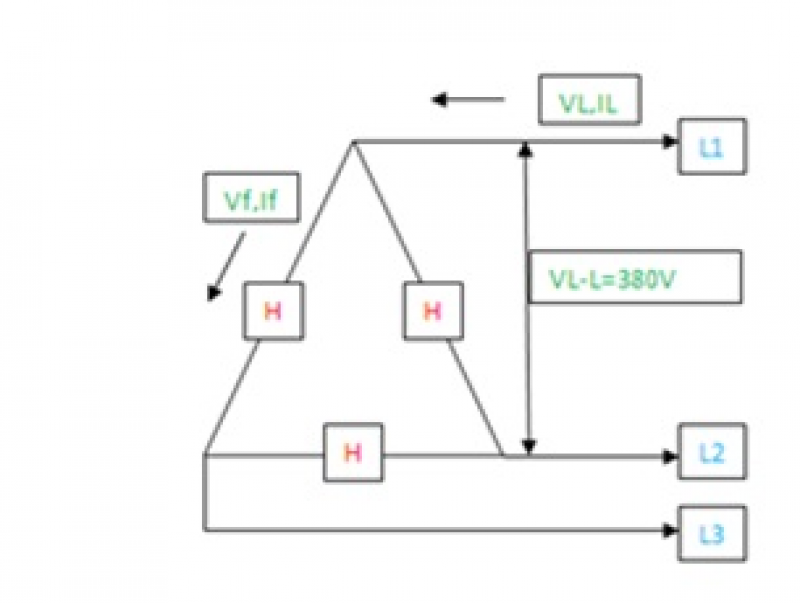

แบบเดลต้า (3เฟส3สาย)
สูตรคำนวณแบบเดลต้า

VL=Vf

IL=√3 If


ตัวอย่าง Heaterต่อแบบสตาร์รุ่นHM3-11X500-380VY-6000W(S2) แทนค่าในสูตรได้ดังนี้

VL=√3 x220 IL=If สูตรหากระแส E(w)=VI VL=Vf IL=√3xIf สูตรหากระแส E(w)=VI

VL=381V IL=2000/220 VL=380V IL=(2000/380)x√3

IL=9A IL=9.1A


สรุป การต่อไฟทั้ง2แบบ แรงดัน (
โวลท์) ที่ตกคร่อมตัว Heaterจะไม่เท่ากัน แต่สุดท้ายแล้วต้องกินกระแสรวมเท่ากัน


ในส่วนของคำถามว่า

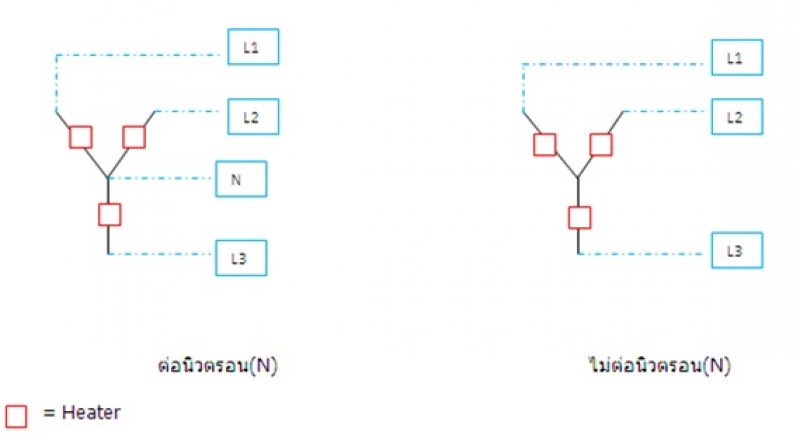

3 เฟสต่อแบบสตาร์ แต่ไม่ต่อสายนิวตรอน (N) จะมีผลต่อกำลังวัตต์หรือไม่


จากการที่ได้ทดลองต่อใช้งานจริงๆ ผลปรากฏว่า จะต่อหรือไม่ต่อ ก็จะไม่มีผลต่อกำลังวัตต์ครับ แรงดัน(V)ที่ตกคร่อมที่ตัวHeaterยังคงเท่าเดิม
