สายThermocouple และ RTD มีหลายแบบจัง มันต่างกันยังไง?

สายThermocouple และ RTD มีหลายแบบจัง มันต่างกันยังไง?

28 April 2015

เขียนโดย : ฝ่ายขายสาขาเชียงใหม่

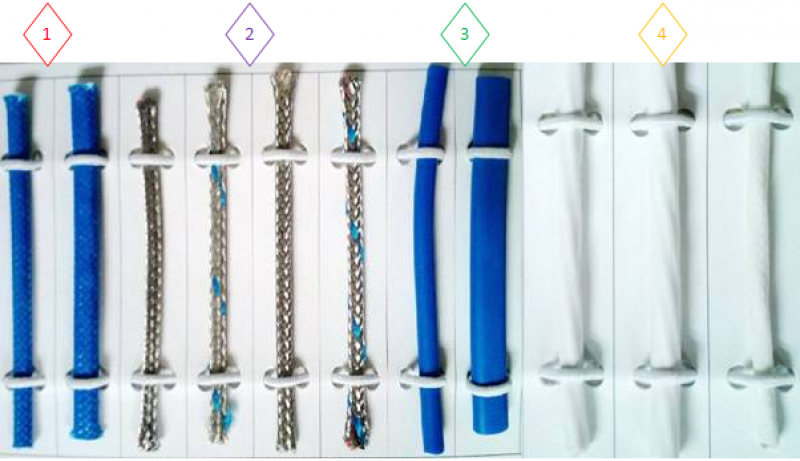

สวัสดีครับทุกท่าน สาย Thermocouple และ สาย RTD มีหลายรูปแบบเหลือเกิน วันนี้เราจะมาดูกันว่ามันต่างกันยังไง มีรูปและรายละเอียดของแต่ละชนิดมาฝากดังนี้ครับ

1.ฉนวนไฟเบอร์กล๊าส (Fiber Glass) เหมาะกับงานที่ไม่มีความชื้นในบริเวณที่ลากสายผ่าน อุณหภูมิ 0 ถึง 220 ºC

2.ฉนวนสแตนเลสชีลด์(SOS) เป็นฉนวนที่ป้องกันสัญญานรบกวนได้ เหมาะสำหรับงานหนักและเคลื่อนย้ายบ่อย สามารถป้องกันการขีดข่วนไม่ให้สายถลอกได้ ไม่เหมาะกับสถานที่เปียกชื้น อุณหภูมิ 0 ถึง 220ºC

3.ฉนวนพีวีซี (PVC) เหมาะสำหรับใช้ในสถานที่เปียกชื้น อุณหภูมิ -20 ถึง 100ºC

4.ฉนวนเทฟล่อน(Teflon) เหมาะสำหรับใช้ในสถานที่เปียกชื้น อุณหภูมิ 0 ถึง 220ºC

"สีของฉนวนขึ้นอยู่กับชนิดThermocoupleด้วยครับ"

ถาม : เคยมีคำถามมาว่า ถ้าใช้สาย PVC แล้วไปใช้วัดอุณหภูมิในตู้อบ 200ºC ใช้ได้หรือไม่

ตอบ : ถ้าสายอยู่ในตู้อบจะใช้ไม่ได้ แนะนำให้นำหัววัดแหย่เข้าไปในตู้อบอย่างดียว แล้วลากสายให้อยู่ข้างนอกตู้ หรือไม่ก็เปลี่ยนชนิดของสายเป็น ไฟเบอร์กล๊าสหรือสแตนเลสชิลด์แทน

แถมครับ

วิธีอ่านความหมายของสเปคสาย Thermocouple/RTD รุ่นต่างๆ

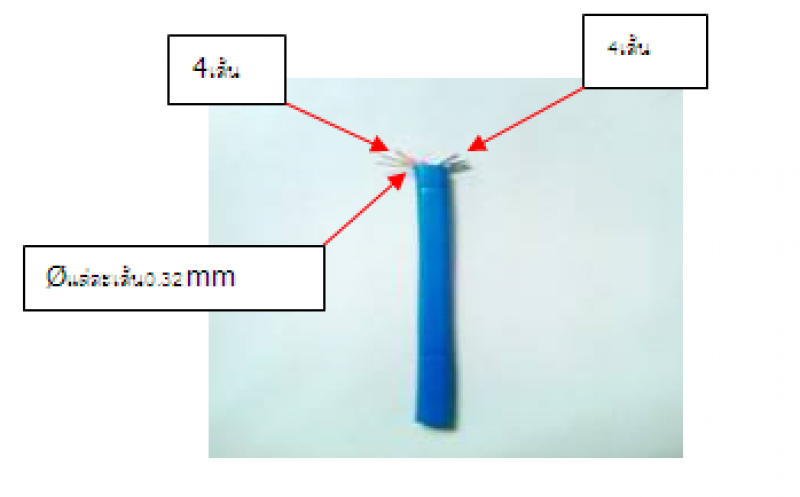

ตัวอย่าง 1 WCA-G-4/0.32x2(PVC)

- สายชนิดนี้เป็นฉนวนPVC (ชื่อรุ่นบอกในตัวอยู่แล้ว)

- 4/0.32x2 หมายความว่า สายชนิดนี้จะมี 2 เส้น แต่ละเส้นจะมีตัวนำอีก 4 เส้นตีเกลียวอยู่ภายใน และแต่ละเส้นใน 4 เส้นนี้ ความโต(Ø)0.32mm. มาดูรูปกัน

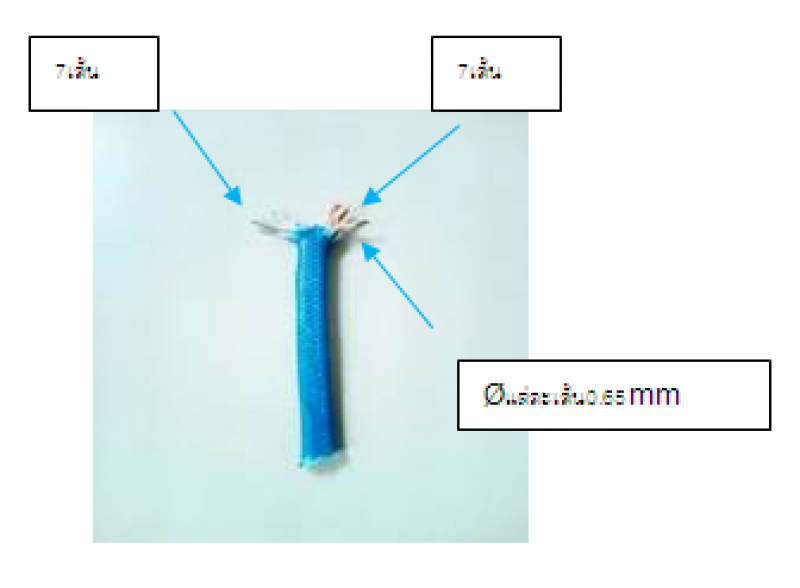

ตัวอย่าง 2

รุ่น
WCA-H-7-0.65X2(Fiber Glass)

- สายชนิดนี้เป็นฉนวนไฟเบอร์กลาส (ชื่อรุ่นบอกในตัวอยู่แล้ว)

- 7/0.65X2 หมายความว่า สายชนิดนี้จะมี 2 เส้น แต่ละเส้นจะมีตัวนำอีก 7 เส้นตีเกลียวอยู่ภายใน และแต่ละเส้นใน 7 เส้นนี้ ความโต(Ø)0.65mm. ตามรูป
