เขียนโดย : นาธาร จันทรสุริ
Product Specialist

สวัสดีครับทุกท่าน ถ้าต้องการให้ผู้ใช้งานเลือกความเร็วรอบได้ง่าย โดยไม่ต้องเข้าไปตั้งค่าที่หน้าจออินเวอร์เตอร์ สามารถใช้ฟังก์ชัน Fixed Speed ของ SINAMICS V20 ร่วมกับปุ่มกด (Push Button) ภายนอกได้

หลักการทำงาน
อินเวอร์เตอร์จะกำหนดความเร็วรอบไว้ล่วงหน้า เช่น
• ความเร็วต่ำ (Low) = 10 Hz
• ความเร็วกลาง (Middle) = 15 Hz
• ความเร็วสูง (High) = 25 Hz

เมื่อกดปุ่มที่ต่อเข้ากับ Digital Input อินเวอร์เตอร์จะเปลี่ยนไปใช้ความเร็วที่กำหนดทันที

อุปกรณ์ที่ใช้
• อินเวอร์เตอร์ Siemens V20
• ปุ่มกด NO (Normally Open) 4 ตัว
  ◦ RUN/STOP 1 ตัว
  ◦ Speed Low 1 ตัว
  ◦ Speed Middle 1 ตัว
  ◦ Speed High 1 ตัว
• แหล่งจ่าย 24VDC (ใช้จาก V20 ได้)

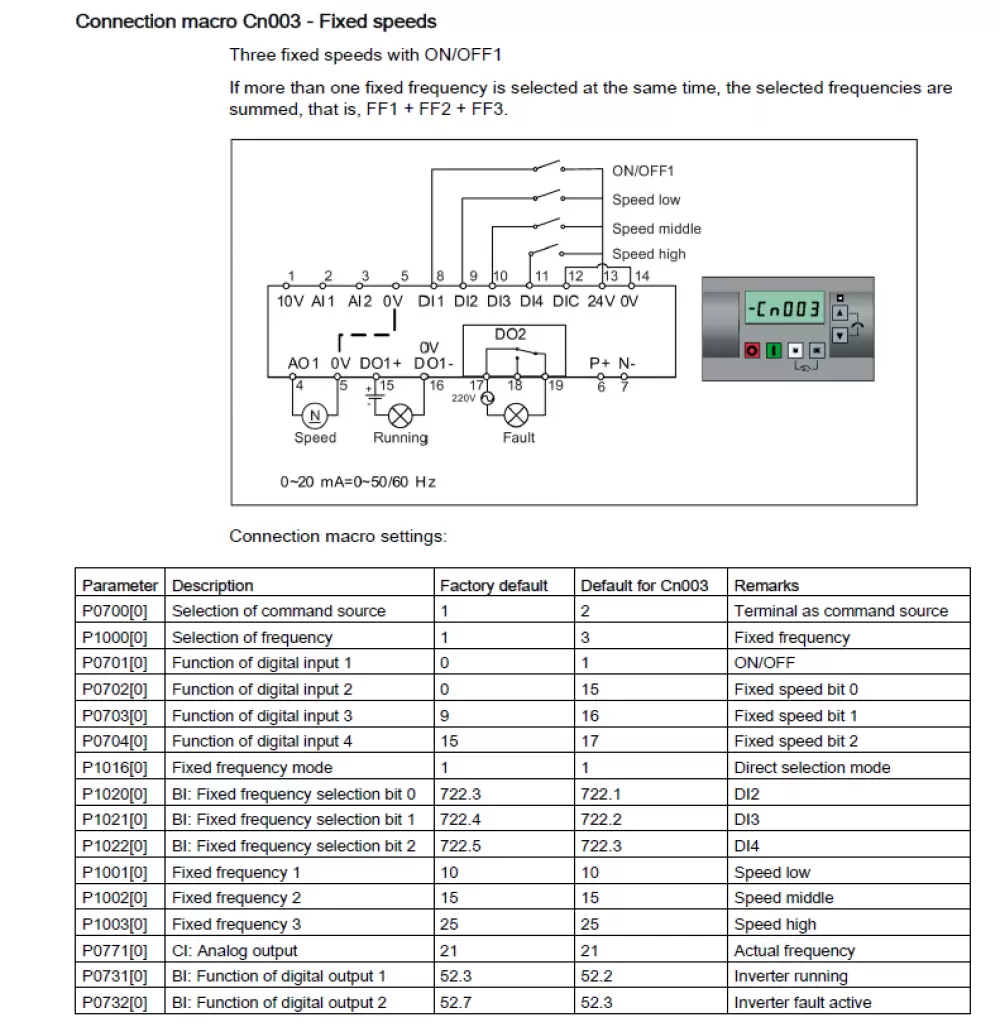

การต่อใช้งาน

ขา V20 หน้าที่
DI1   RUN/STOP
DI2   Speed Low
DI3   Speed Middle
DI4   Speed High
24V  จ่ายไฟให้ปุ่มกด
DIC  Common Input

เหมาะกับงาน
• สายพานลำเลียง
• พัดลมระบายอากาศ
• ปั๊มน้ำ
• เครื่องจักรที่มีการใช้งานหลายความเร็ว

ข้อดี
- เปลี่ยนความเร็วได้ทันทีด้วยปุ่มกด
- ลดเวลาการปรับตั้งหน้าอินเวอร์เตอร์
- ผู้ปฏิบัติงานใช้งานง่าย
- ลดความผิดพลาดจากการแก้ไขพารามิเตอร์

หมายเหตุ: หากต้องการเลือกใช้งานทีละความเร็ว ควรใช้สวิตช์เลือกตำแหน่ง (Selector Switch) 3 ตำแหน่ง แทนปุ่มกด เพื่อป้องกันการกดหลายสัญญาณพร้อมกัน ซึ่งอาจทำให้ความถี่ถูกนำมารวมกันตามหลักการ Fixed Speed ของ V20 ได้.
