ตัวอักษร 7-Segment ที่(อาจ)สื่อสารไม่เข้าใจ

ตัวอักษร 7-Segment ที่(อาจ)สื่อสารไม่เข้าใจ

4 December 2015


เขียนโดย : สมพงศ์ สัตย์พิทักษ์
Product Manager


สวัสดีครับทุกท่าน ตัว Temp Control หรืออุปกรณ์อื่นๆหลายอย่างจะมีหน้าจอที่เป็น LED 7-Segment เพื่อใช้ในการแสดงผลเพื่อสื่อความหมายให้กับผู้ใช้งาน แต่ตัวอักษรบางตัวไม่สามารถที่จะแสดงได้สมบูรณ์เพราะ 7-Segment มีแค่ 7 ขีดตามชื่อ จึงเกิดเป็นสัญลักษณ์แบบต่างๆที่ทำให้เราไม่เข้าใจความหมาย ลองมาดูรายละเอียดของ 7-Segment กันก่อนนะครับ

โครงสร้างและการทำงานของหลอดแสดงผล LED 7 ส่วน

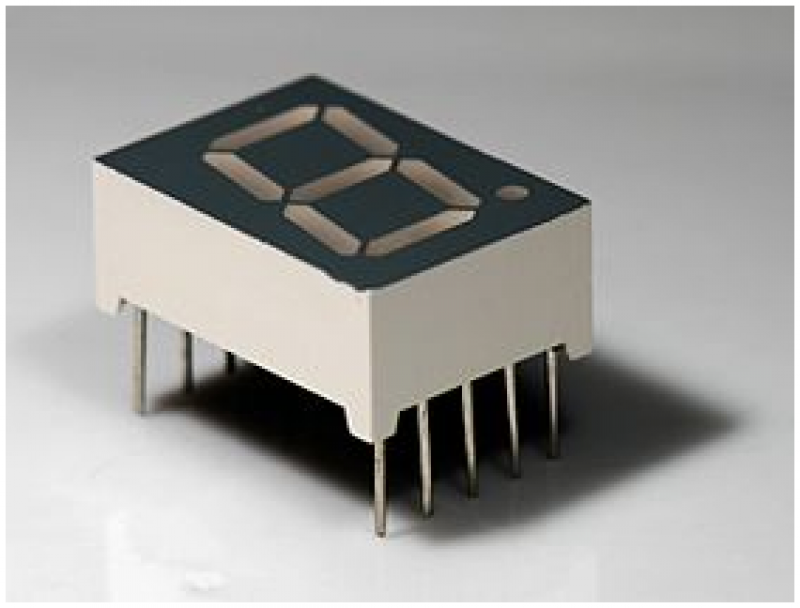

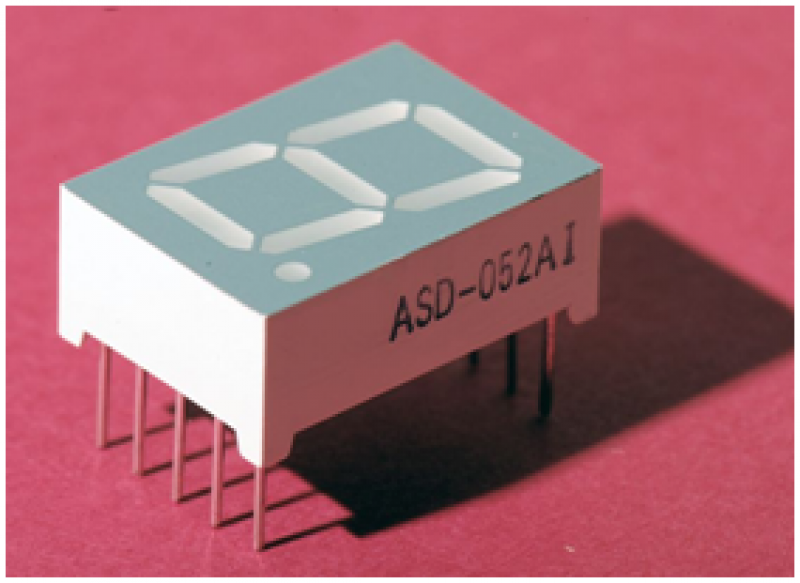

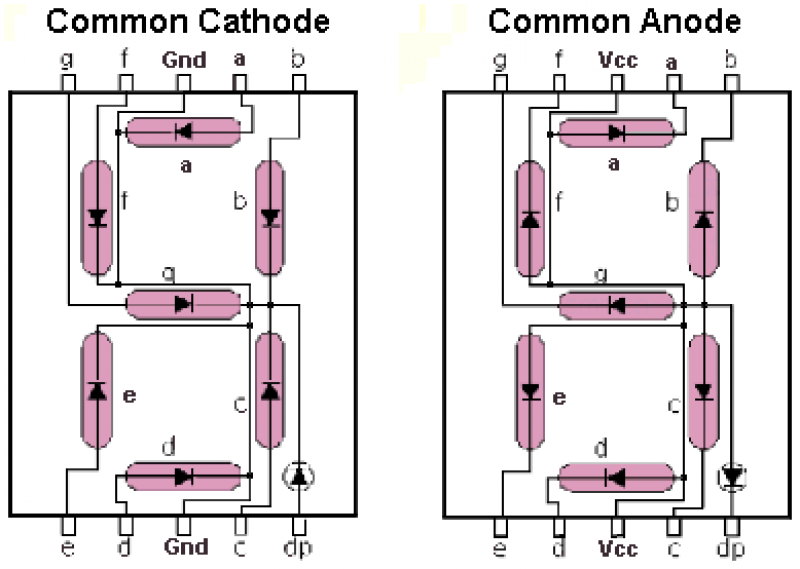

หลอดแสดงผล LED 7 ส่วน เป็นการนำเอาหลอด แสดงผล LED จำนวน 7 ตัวมา ต่อกันเป็นรูปตัวเลขโดย มี ชื่อเรียกแต่ ละส่วน คือa,b,c,d,e,f,g และ dp

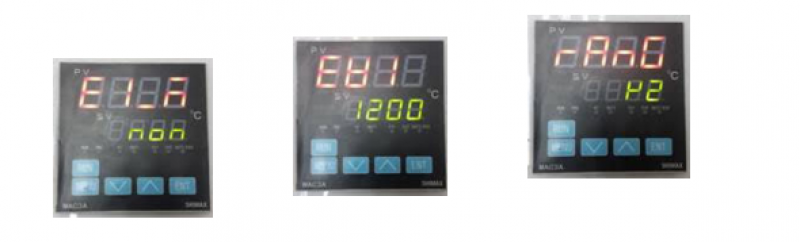

ซึ่งเวลา แสดง เป็น ตัวอักษรแล้วจะไม่ค่อยสมบูรณ์ ทำให้สื่อความหมายลำบาก ไม่ชัดเจน ยกตัวอย่าง Temp Contol Shimax เช่น

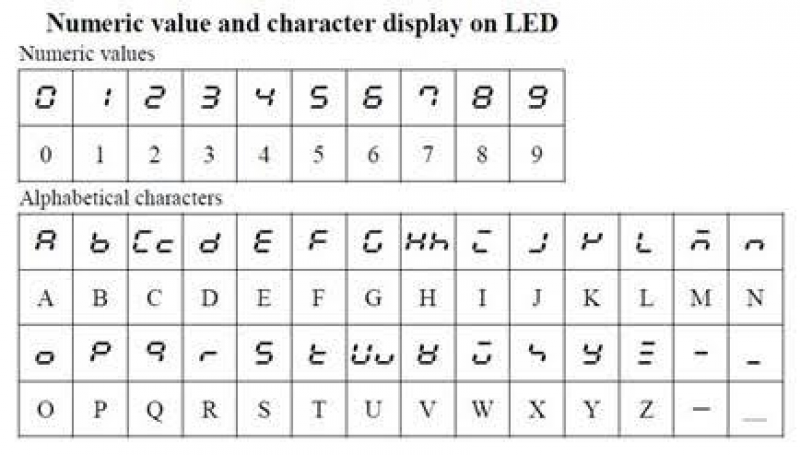

ซึ่งทาง Shimax ก็ ได้ทำตารางแสดงความหมายของตัวอักษรบน 7-Segment มาให้แล้ว ดูเข้าใจง่ายๆ ตามตารางด้านล่างนี้




ดังนั้น เมื่อเราต้องเซท Temp Shimax อยู่เรื่อยๆ เราก็แค่เอาตัวอักษรมาเทียบกับตารางเพื่อดูว่ามันหมายถึงตัวอักษรตัวไหน

เห็นไม่กี่ครั้ง ก็จะชินตาและคุ้นเคยกับมัน ก็จะอ่านได้โดยไม่ต้องดูตารางเทียบอีกเลยครับ

หมายเหตุ : ตาราง เทียบตัวอักษรมีอยู่ในคู่มืออยู่แล้วนะครับ
