Rack ของ PLC ใส่ Module เต็มแล้ว 12 Slot อยากใส่เพิ่มโดย ไม่ต้องเพิ่ม CPU ใหม่เข้าไป ทำไงดี?

Rack ของ PLC ใส่ Module เต็มแล้ว 12 Slot อยากใส่เพิ่มโดย ไม่ต้องเพิ่ม CPU ใหม่เข้าไป ทำไงดี?

18 March 2016

เรียบเรียงโดย : Product Specialist SCHNEIDER

Schneider PLC M340 Expansion Module

สวัสดีครับทุกท่าน วันนี้ผมจะมาแนะนำทุกท่านให้รู้จักกับ Expansion Module ของ PLC M340 ที่มีไว้ใช้ต่อเพื่อเพิ่มหรือขยาย Module ต่าง ๆ เข้าไปเนื่องจาก Rack ของ PLC สามารถใส่ Module ได้มากสุดแค่ 12 Slot โดยเราสามารถต่อ Expansion Module เพื่อเชื่อมต่อกับ Rack อื่นๆ โดยที่ไม่ต้องเพิ่ม CPU ใหม่เข้าไป

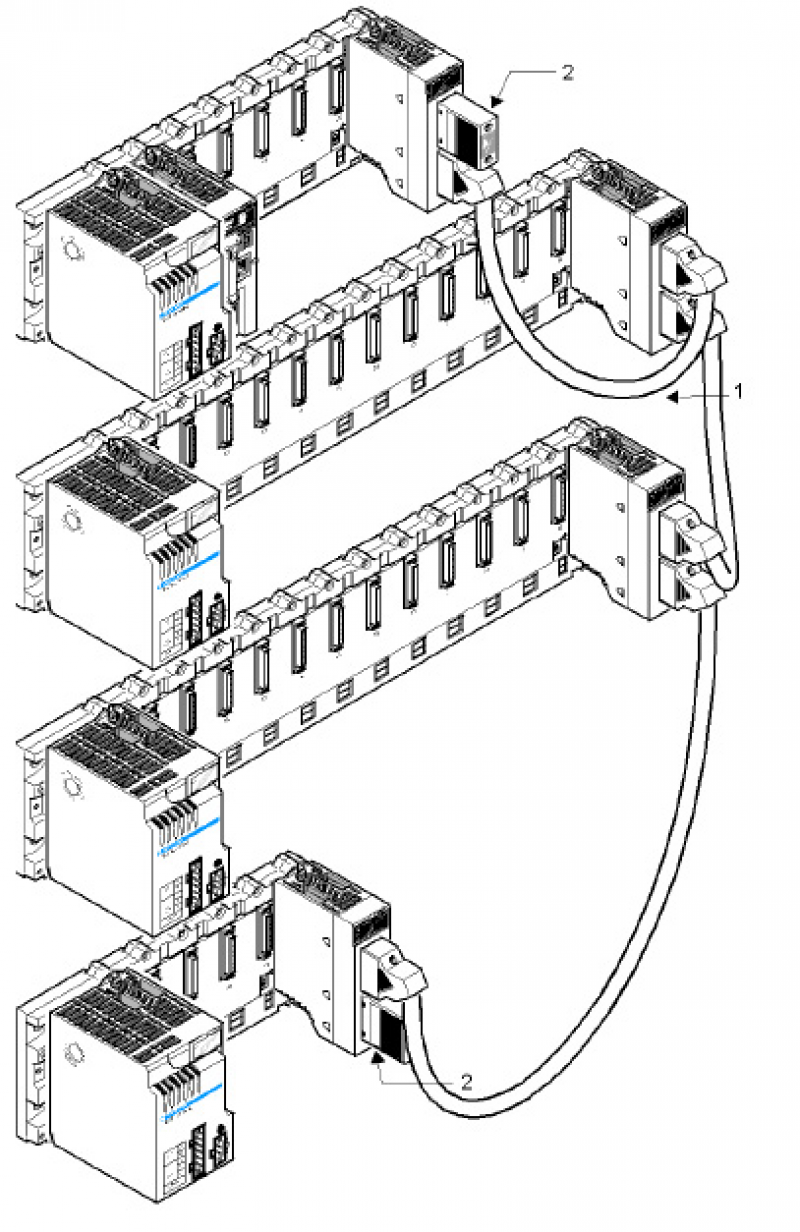

โดย CPU รุ่น BMX P34 1000 สามารถต่อขยายเพิ่มได้มาที่สุด 2 Rack ส่วน รุ่น CPU BMX P34 20XX สามารถต่อขยายได้ถึง 4 Rack เลยทีเดียว

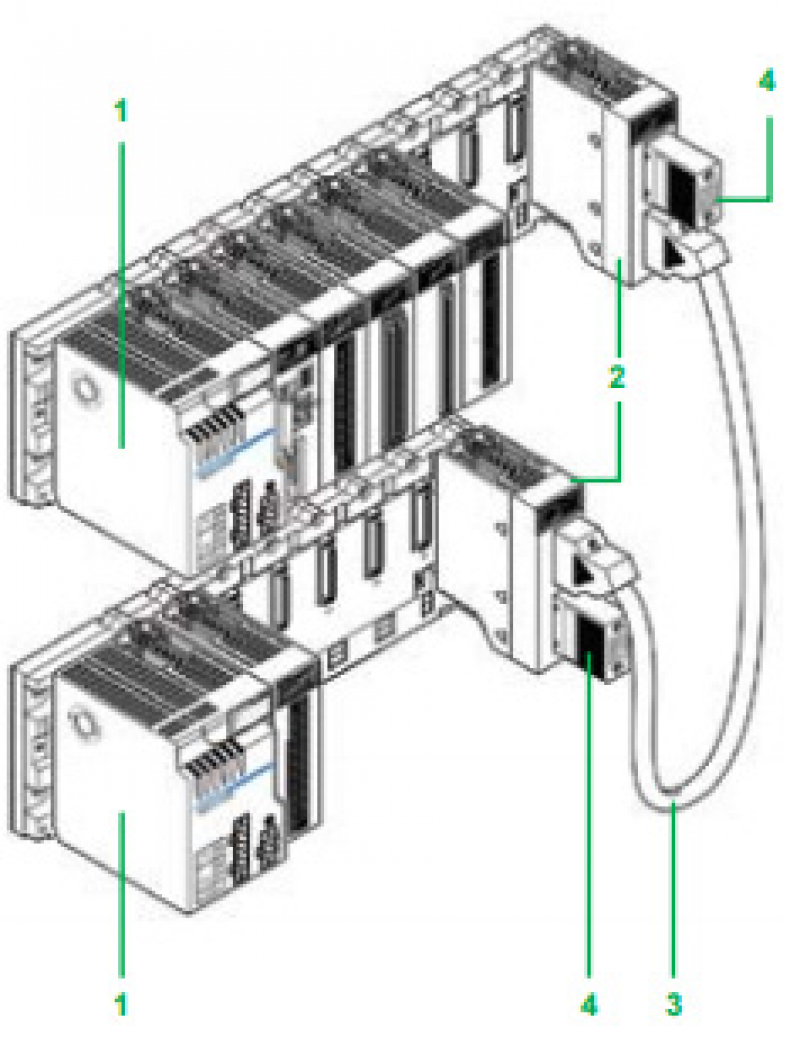

หมายเลข 1 คือ Power supply โดยจะต้องมีทุก Rack

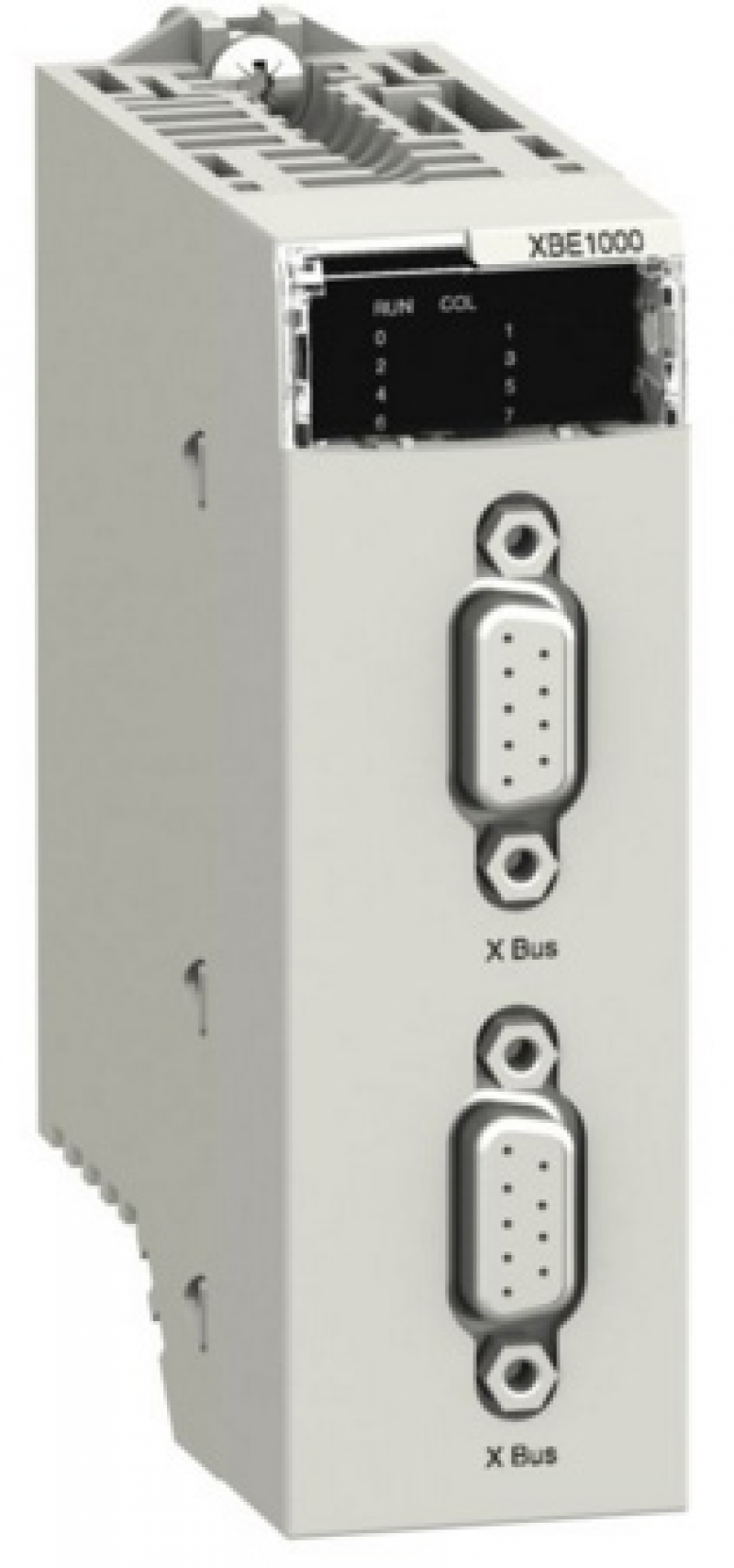

หมายเลข 2 คือ Expansion Module โดยจะอยู่ทางขวาสุดของ Rack

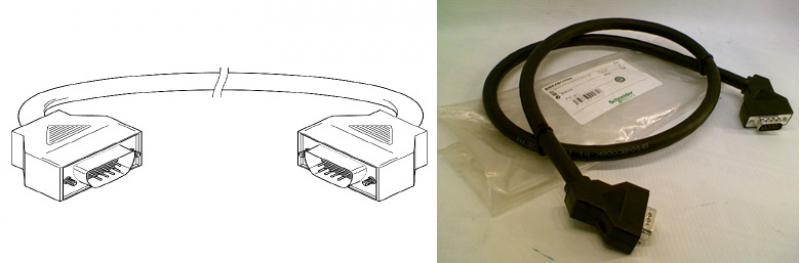

หมายเลข 3 คือ Busที่ใช้ในการเชื่อมต่อกับแต่ล่ะ Expansion Module ซึ่งหัวที่นำมาเชื่อมต่อมีทั้งหมด 9 pin ดังรูป ความยาวสายโดยรวมที่ใช้เชื่อม Rack ทั้งหมดห้ามเกิน 30 เมตร

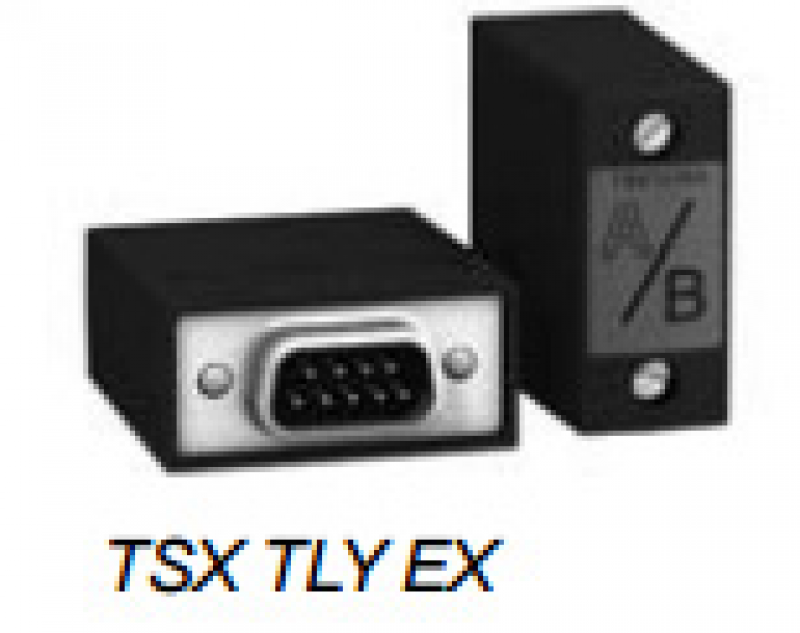

หมายเลข 4 คือ Line terminators ใช้ที่ Expansion Module ของ Rack แรก (TSX) และ Expansion Modul ของ rack สุดท้าย (TLY)

จะเห็นได้ว่า Expansion Module ของ PLC M340 นั้นถูกออกแบบมาให้เหมาะสมในทุก ๆ งานและง่ายแก่การเลือกใช้ในให้สอดคล้องกับความต้องการของผู้ใช้งาน




ขอบคุณข้อมูลอ้างอิงจาก : www. Schneider-eletric.com
