ประยุกต์ใช้ฟังก์ชั่น การหน่วงเวลาของ Photo Switch

ประยุกต์ใช้ฟังก์ชั่น การหน่วงเวลาของ Photo Switch

17 June 2016


เขียนโดย :ฝ่ายขายสาขาชลบุรี

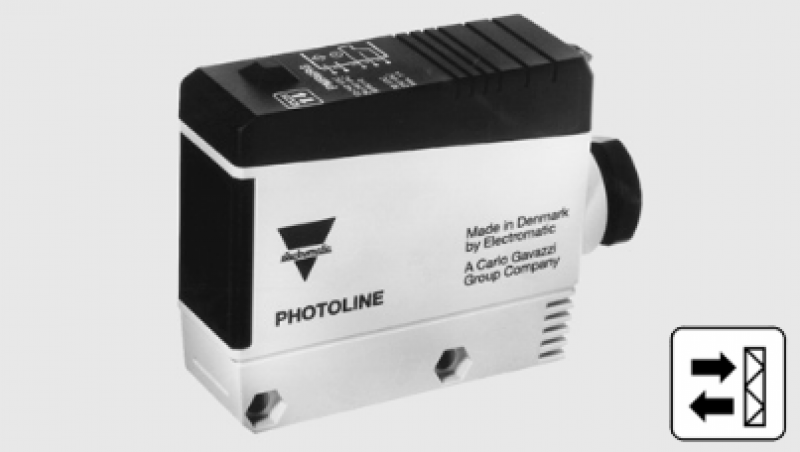

สวัสดีครับทุกท่าน วันนี้ผมจะมานำเสนอTime Adjustment(Timer) ของตัว Photo Switch กันครับ ยกตัวอย่างรุ่น PMR10RGT ใช้ร่วมกับแผ่นสะท้อนรุ่น ER-4 ยี่ห้อ Carlo Gavazzi ครับ



หลายท่านคงเคยใช้กันอยู่แล้วนะ ครับ Photo Switch เป็นเซ็นเซอร์ชนิดหนึ่งที่ใช้ลำแสงในการตรวจจับวัตถุ สามารถจับวัตถุได้ทุกชนิด มีระยะในการตรวจจับไกล เวลาในการตอบสนองรวดเร็ว ตรวจจับวัตถุโดยไม่ต้องสัมผัส และมี Output เพื่อควบคุมการทำงานครับ

คุณสมบัติของรุ่น PMR10RGT และ ER-4

- เป็นPhoto Switch ตรวจจับวัตถุทั่วไป โดยใช้ร่วมกับแผ่นสะท้อน
- Output Relay NO+NC
- ระยะการตรวจจับ ไกลสุด 10 ม.
- ไฟเลี้ยง 12-240VDC/VAC
- กระแส Output 3A 30VDC /250VAC
- มี Time Adjustment (Timer) 0.1-7 Sec

ซึ่งรุ่นนี้จะพิเศษกว่ารุ่นอื่น คือ รุ่นนี้มี Time Adjustment ในตัว หรือ Function timer นั้นเองครับ ฟังก์ชั่นนี้มีไว้เพื่อหน่วงเวลาการทำงานของ Output สามารถตั้งเวลาหน่วงได้ 0.1 วินาที-7วินาที

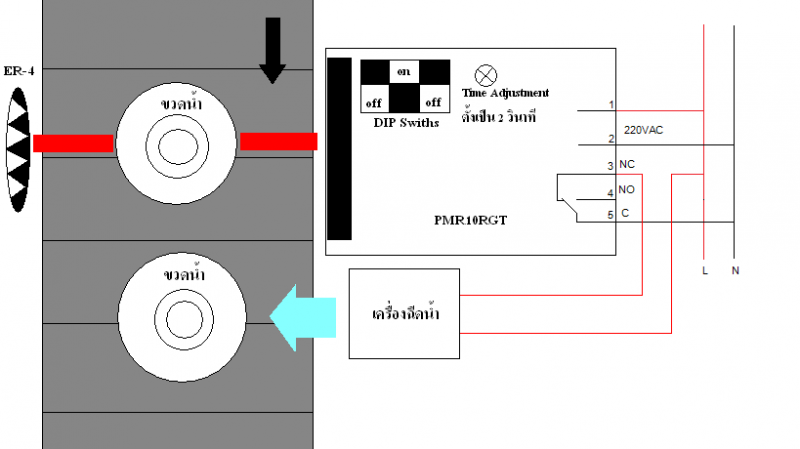

ตัวอย่าง ''การประยุกต์ ใช้งาน Photo Switch จับขวดน้ำที่ไหลมาตามสายพาน โดยเมื่อพบขวดน้ำ ให้เครื่องฉีดน้ำล้างน้ำขวดเป็นเวลา 2 วินาที เพื่อเป็นการประหยัดน้ำ''



วิธีการตั้งค่า Photo Switch
- DIP Switch 1 เป็น Off เพื่อลักษณะการทำงานเป็น NC เพื่อให้ Output ทำงานเมื่อมีการตรวจจับ
- DIP Switch 2 เป็น On และ 3 เป็น Off เพื่อตั้งค่าให้ Output หยุดทำงานโดยมีการหน่วงเวลา
- ปรับที่ Time Adjustment เป็นเวลา 2 วินาที

อธิบายหลักการทำงาน

ดูตามภาพด้านบน เมื่อตรวจจับโดนขวด Output จะทำงาน เครื่องฉีดน้ำจะทำการฉีดน้ำล้างขวด 2 วินาที หลังจาก 2 วินาทีผ่านไปแล้วจึงจะหยุด


ประโยชน์ของ Time Adjustment คือ

- เราไม่ต้องซื้อ Timer แยก ทำให้เราประหยัดงบประมาณในการซื้อสินค้า
- ประหยัดพื้นที่ในการติดตั้ง เนื่องจากมี Timer ในตัว
- จำกัดเวลาในการควบคุมเครื่อง ฉีด น้ำ เพื่อประหยัดน้ำในการล้าง
