เขียนโดย : ภูมิชนะ จรเอ้กา

แผนก ประกันคุณภาพ

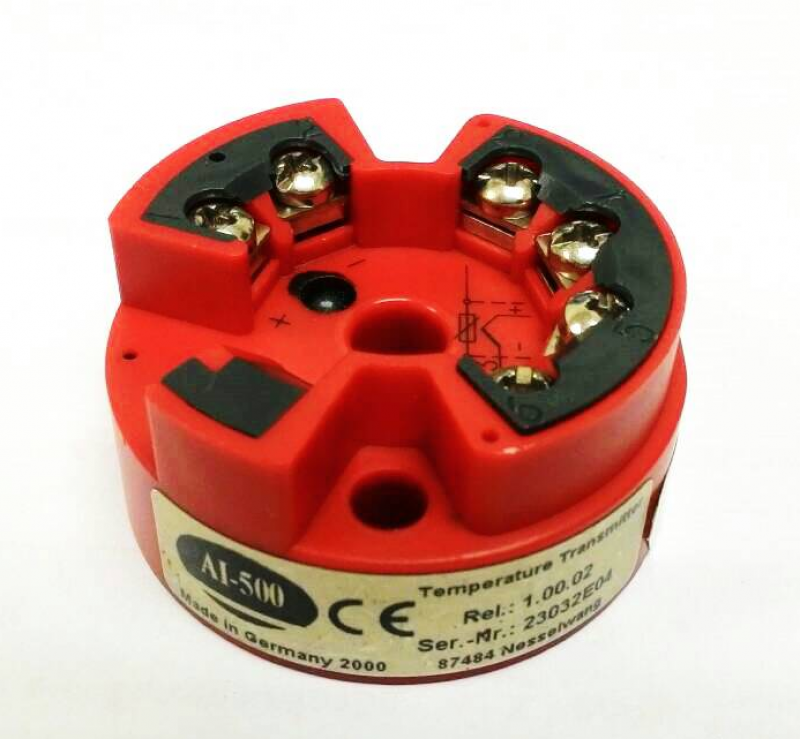

สวัสดีครับทุกท่านครับ วันนี้มีทิปดีๆมาฝากทุกท่านอีกแล้วนะครับ หลายท่านอาจเคยตั้งคำถามว่า มีตัวแปลงอุณหภูมิเป็น 4-20 mA แบบใส่ในหัวกระโหลก Thermocouple ได้เลยไหม? จะได้ไม่ต้องลากสายมาต่อตัว Transmitter ข้างนอก ไหนจะเปลืองสายไฟ เปลืองเนื้อที่ตู้ติดตั้ง ฯลฯ จึงมีคำตอบมาฝากว่า "มีนะครับ" ก็คือจะเป็น TEMPERATURE TRANSMITTER ที่ออกแบบมาให้ตัวเล็ก เป็นทรงกลมที่ใส่ลงไปในหัวกระโหลกของ Thermocouple หรือ Pt100 ได้เลย ยกตัวอย่างของ TIC ยี่ห้อ AI500 รุ่น TM420 ซึ่งทาง TIC ผลิต Thermocouple และ Pt100 อยู่แล้ว แค่แจ้งมาตอนสั่งว่าอยากได้ Output 4-20 mA เราก็จะผลิตแบบประกอบ Transmitter ตัวนี้ไปให้ได้เลย สะดวกมากครับ

จึงแนะนำการต่อใช้งานของตัว TM420 มาให้ดูกันครับ เพื่อความเข้าใจว่า เมื่อได้รับแล้ว ใช้อินพุทเป็นหัววัดแบบนี้แบบนั้นเราจะต่อสายอย่างไร

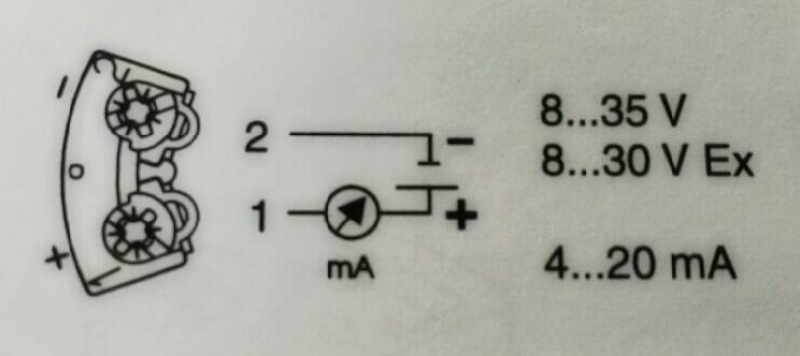

1. ตำแหน่งที่ 1 และ 2 เป็นภาคซัพพลาย 8-35 VDC

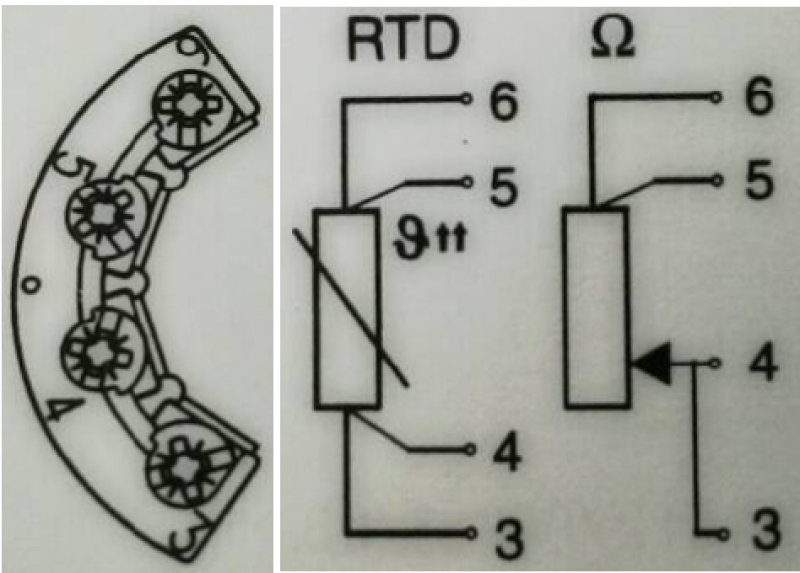

2. ตำแหน่งที่ 3 – 6 เป็นอินพุท แต่ละแบบจะแตกต่างกันออกไปดังนี้
2.1 ตำแหน่งที่ 4(+) และ 6(-) จะเป็นอินพุทแบบเทอร์โมคัปเปิลชนิดต่างๆค่าความ ต้านทานและสัญญาณไฟฟ้ามาตรฐาน

2.2 ตำแหน่ง ที่ 3(+) และ 6(-) จะเป็นอินพุทแบบ RTD แบบ 2 สาย



2.3 ตำแหน่งที่ 3(+) และ 5(-) กับ 6(-) จะเป็นอินพุทแบบ RTD แบบ 3 สาย



2.4 ตำแหน่งที่ 3(+) กับ 4(+) และ 5(-) กับ 6(-) จะเป็นอินพุทแบบ RTD แบบ 4 สาย

การต่ออินพุทแบบต่างๆ นั้นเห็นได้ว่าไม่ยากเลย ใช่ไหมครับ เพียงเท่านี้ก็นำ Output 4-20 mA ไปใช้งานได้เลยครับ
