การประยุกต์ใช้งาน Inductive Proximity Sensor ให้เหมาะกับระยะใช้งาน

การประยุกต์ใช้งาน Inductive Proximity Sensor ให้เหมาะกับระยะใช้งาน

22 July 2017



เขียนโดย : ชาญชัย เรียนแจ้ง

Product Manager Sensor & Recorder



สวัสดีครับทุกท่าน วันนี้ผมมี Tips การประยุกต์ใช้งานดีๆมาแนะนำ เพื่อให้ท่านได้หน้างานตามที่ต้องการ แถมประหยัดต้นทุนให้องค์กรได้ด้วยครับ

อย่างที่ทราบกันว่า การวัดระยะและการวัดความหนา เราจะใช้ตัว Draw Wire ซึ่งมีความยาว 1-2 เมตร แต่บางครั้งหน้างานอยากทราบระยะไม่เกิน 3 mm. และ 5 mm.เท่านั้น
ซึ่งหากจะใช้ Draw Wire ราคาก็ระดับ 20,000 UP สูงทีเดียว มีทางเลือกอื่นไหมนะ?

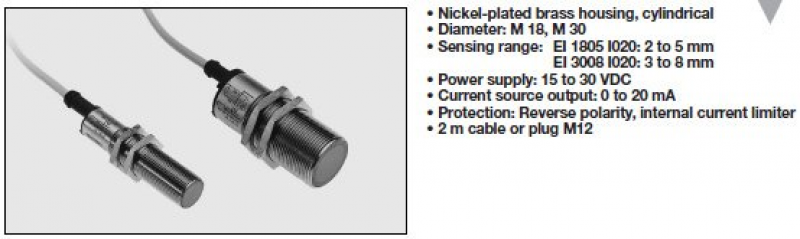

วันนี้จึงขอแนะนำ Inductive Proximity Sensor รุ่น EI1805 I1020 ยี่ห้อ Carlo Gavazzi ซึ่งวัดระยะได้ 2 ถึง 5 mm. เหมาะสมมากกับงานละเอียดและระยะไม่มากนัก


หากต้องการขายแบบครบชุด Sensor + Display แนะนำหน้าจอยี่ห้อ ASAHI รุ่น A5000 ที่มีโมดุลอินพุตเป็น 19 ได้ เช่น A5100-19 "แต่เดี๋ยวก่อน" Module นี้รับ 4 - 20 mA แต่ Sensor เอาต์พุต เป็น 0 - 20 mA ทำยังไงดี? ให้เราทำการลองสเกลเพื่อปรับค่าการแสดงผลก่อน

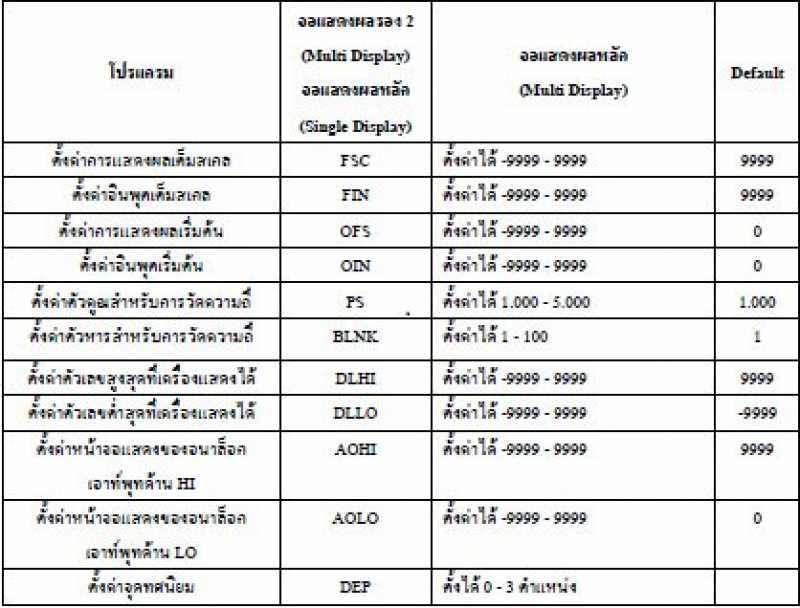

เข้าโหมด NET ตั้งค่าดังนี้

FSC = 5.00
FIN = - 6.00
OFS = 0.00
OIN = 20.00
DLHI = 99.99
DLLO = 99.99
DEP = 0.00

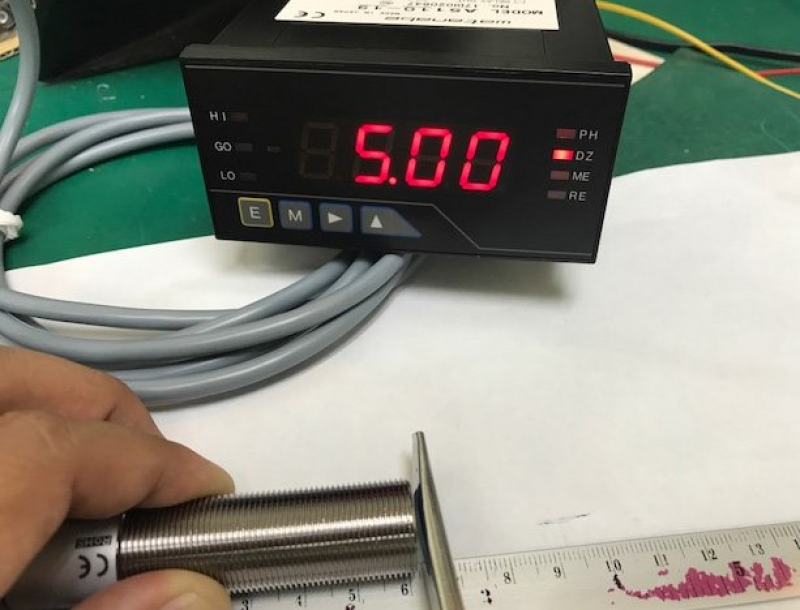

จากนั้นทำการวัดโดยเทียบกับสเกลจริง ปรับค่าให้ได้ระยะ โดยค่อยๆปรับค่า FIN ให้เพิ่ม หรือ ลด ตามระยะสูงสุด เช่น ในระยะ 5 mm. หากโชวค่าเกิน 5 ให้ค่อยๆปรับค่า FIN ลงครับ


ในกรณีที่ต้องการระยะตรวจจับ 5 mm. สามารถใช้รุ่น EI3008-I020 ได้ครับ

ข้อแนะนำ
- สามารถเลือก Display ทีมี Alarm เพื่อให้มีการเตือนเมื่อระยะเกิน

- ด้วยไม่สัมผัสชิ้นงานจึงสามารถวัดความหนาของชิ้นงานที่เคลื่อนที่ได้
