เทคนิคการเลือกสายทนความร้อนที่ใช้กับ Heater

เทคนิคการเลือกสายทนความร้อนที่ใช้กับ Heater

10 November 2017

เขียนโดย : Product Manager



สวัสดีครับ ทุกท่านวันนี้จะมาคุยเรื่องสายทนความร้อนกัน สายทนความร้อน คือ สายไฟที่ใช้ต่อร่วมกับฮีตเตอร์ ซึ่งต้องการความทนทานต่ออุณหภูมิสูง ไม่ว่าจะเป็น 250 °C , 400 °C , 500 °C , 750 °C เป็นต้น ซึ่งมีหลายขนาดให้เลือกใช้งาน ขึ้นอยู่กับการนำไปใช้งานที่ถูกต้องและเหมาะสม เช่น การทนต่ออุณหภูมิ , ขนาดพื้นที่หน้าตัด (Sq.mm) , ปริมาณกระแสที่ทนได้ (A)

แน่นอนครับว่า การเลือกขนาดของสายทนความร้อนคงต้องคำนึงถึงอุณหภูมิก่อนเป็นอันดับแรก แต่ก็ต้องไม่ลืมว่าขนาดที่เหมาะสมในการทนต่อกระแสนั้นก็สำคัญมากเช่นกัน ทั้งนี้ขอแนะนำการเลือกขนาดสายทนความร้อนที่จะนำไปต่อร่วมกับฮีตเตอร์ ดังนี้

1. อุณหภูมิที่ใช้งาน
2. กระแสที่เหมาะสมต่อการนำไปใช้งาน

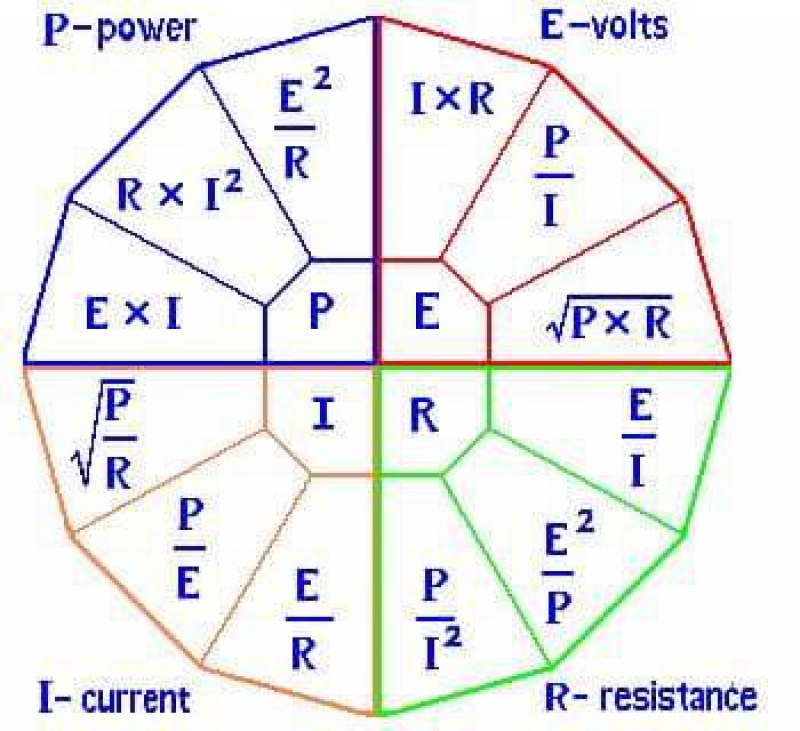

โดยใช้สูตร I = P/E
P : กำลังไฟฟ้า (W)

E : แรงดันไฟฟ้า (V)
I : กระแสไฟฟ้า (A)




ตัวอย่างเช่น

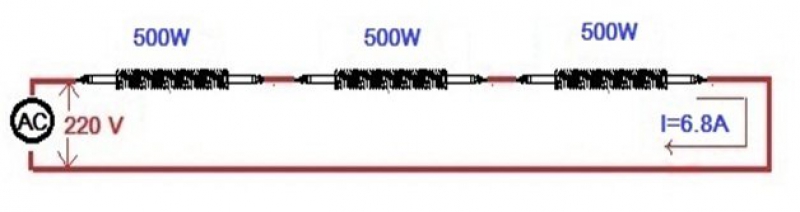

ต่อแบบอนุกรม : จาก I = P/E ; 1500/220 = 6.8 A

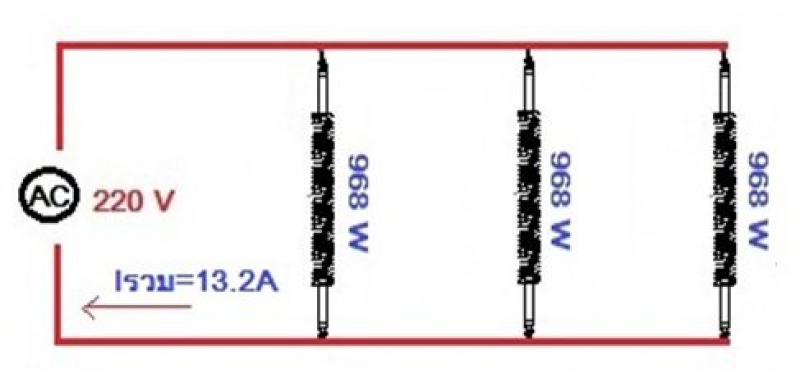

ต่อแบบขนาน : จาก I = P/E ; 2904/220 = 13.2 A

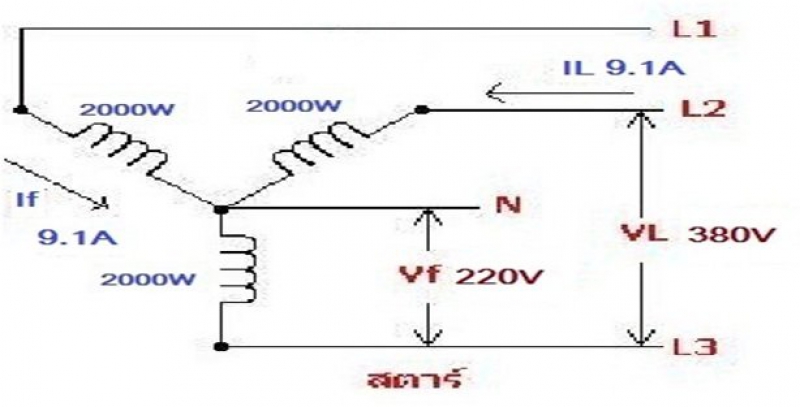

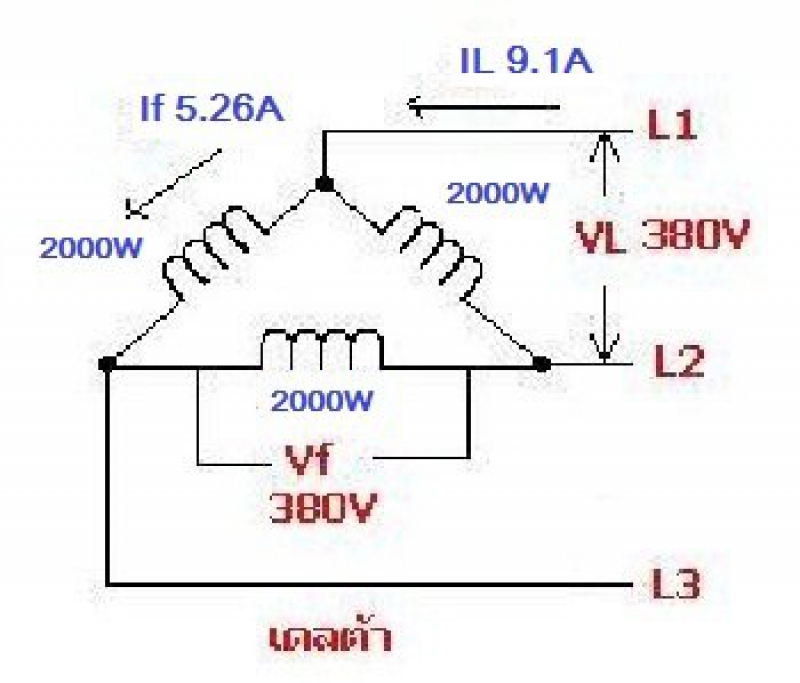

ต่อแบบสตาร์ , เดลต้า : จาก I = P/E ; 2000/220 = 9.1 A


** เมื่อได้กระแสจากการคำนวณมาแล้ว ให้คิดเผื่อเพิ่มขึ้นอีก 50% ตัวอย่างเช่น

- 2000 / 220 = 9.1 A
- 9.1 + 50% = 13.6 A

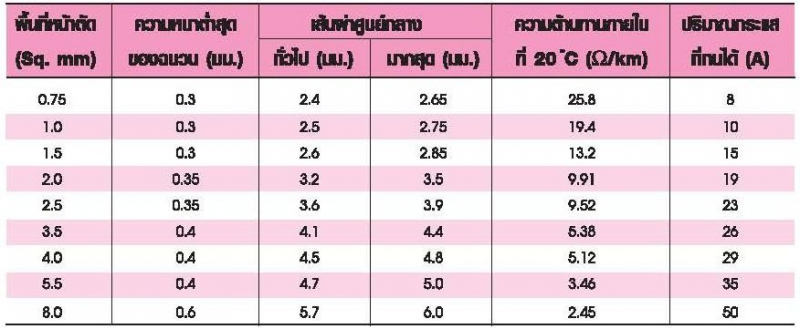

แล้วนำค่าที่ได้ไปเทียบกับตารางสายเพื่อนำไปใช้งานต่อไปครับ

เพียงเท่านี้ เราก็สามารถเลือกสายทนความร้อนไปใช้งานกับ Heater ได้อย่างเหมาะสมทนทาน มีอายุการใช้งานนานแล้วครับ
