ANALOG OUTPUT SHIMAX มาทำเป็นตัว SIMULATOR กระแส 4 - 20 mA จะได้ไหมนะ?

ANALOG OUTPUT SHIMAX มาทำเป็นตัว SIMULATOR กระแส 4 - 20 mA จะได้ไหมนะ?

16 August 2018




เขียนโดย : ภูมิชนะ จรเอ้กา

แผนกประกันคุณภาพและเซอร์วิส





สวัสดีครับทุก ๆท่านก่อนหน้านี้เราเคยพูดถึงTipการนำเอาท์พุทมาทำเป็น Current Simulator แล้ว แต่ครั้งนี้เราจะนำ Analog Output 4 - 20 mA DC มาทำบ้าง “ จะทำได้มั้ยทำได้รึเปล่า” มาดูกันครับ

ก่อนอื่นตัว Shimax ของเราจะต้องเป็นรุ่นที่มี Analog Output 4 - 20 mA DC นะครับ หากไม่มีเราก็สามารถ
โมดิฟายให้ได้ครับ แต่ถ้าหากมีแล้วก็สามารถตั้งค่าตามนี้ได้เลยครับ

การตั้งค่า

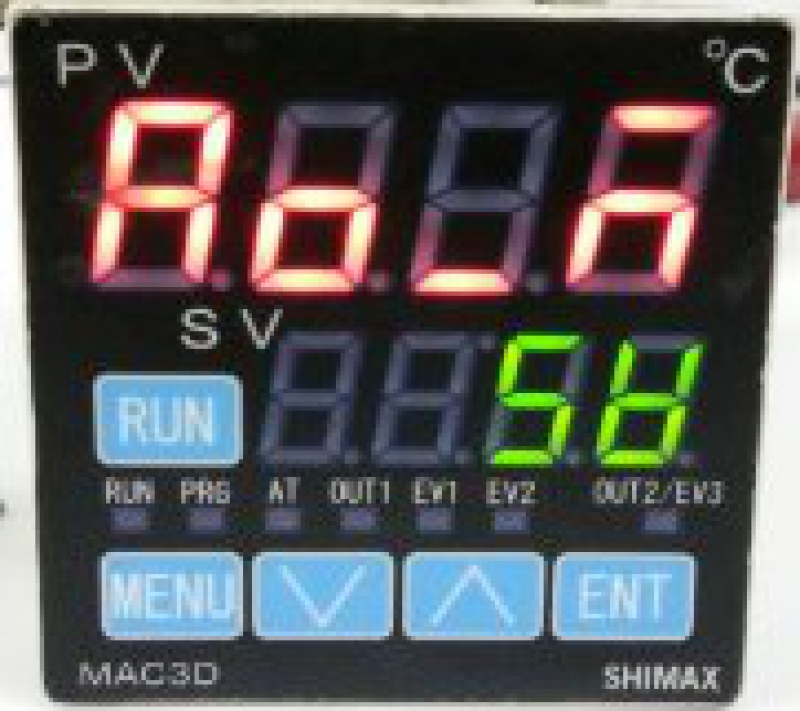

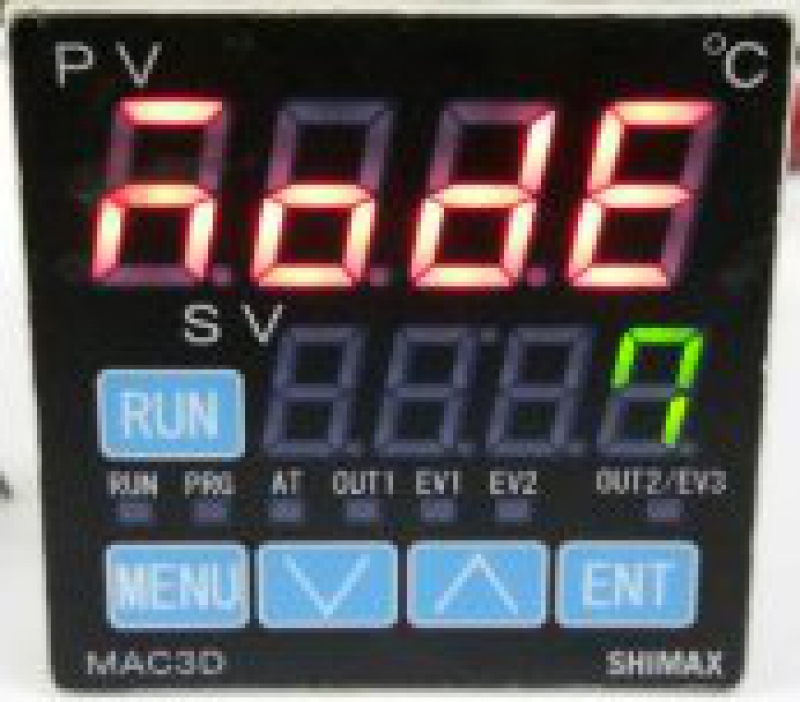

1. เข้าที่ MODE 7




2. AO_M เลือก SV

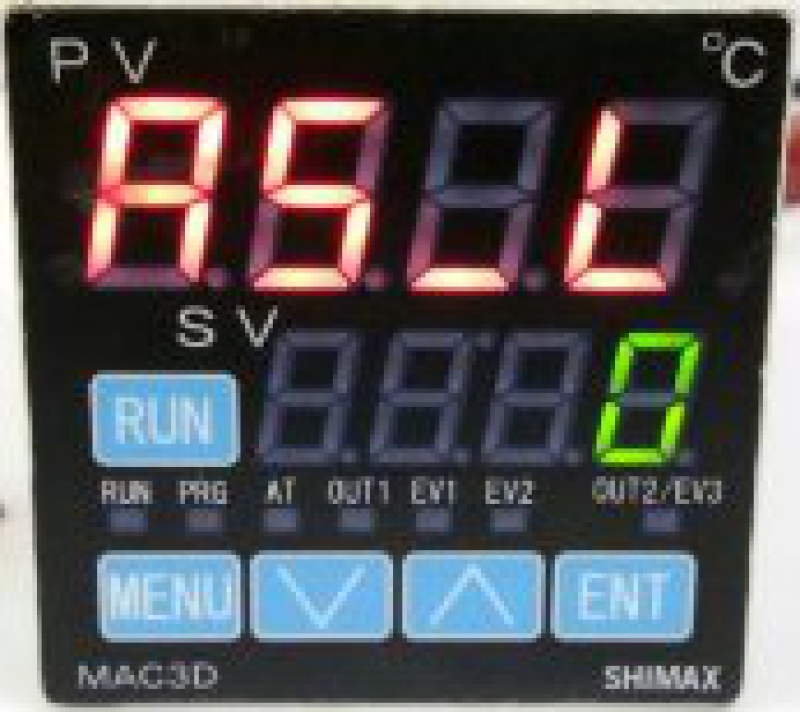

3. AS_L เลือก 0

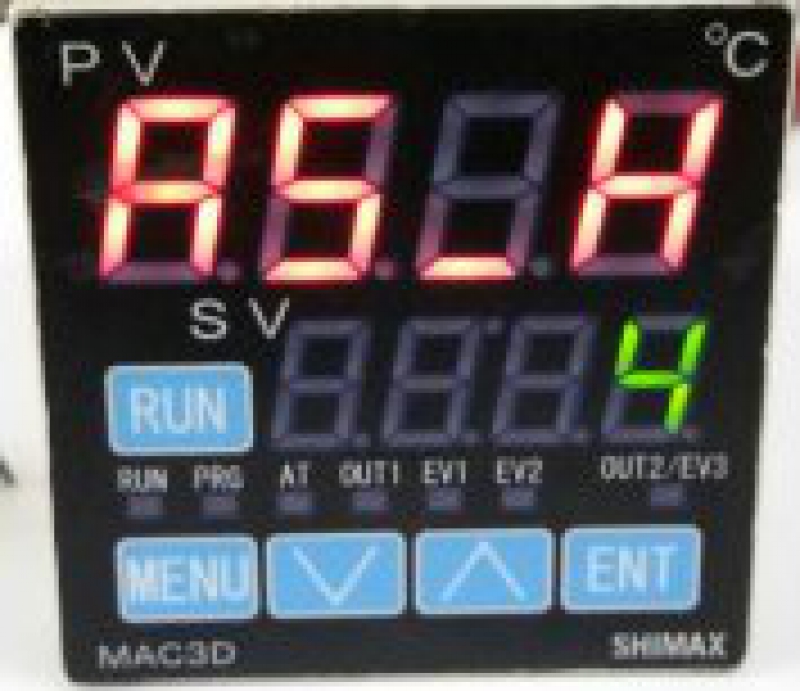

4. AS_H เลือก 4

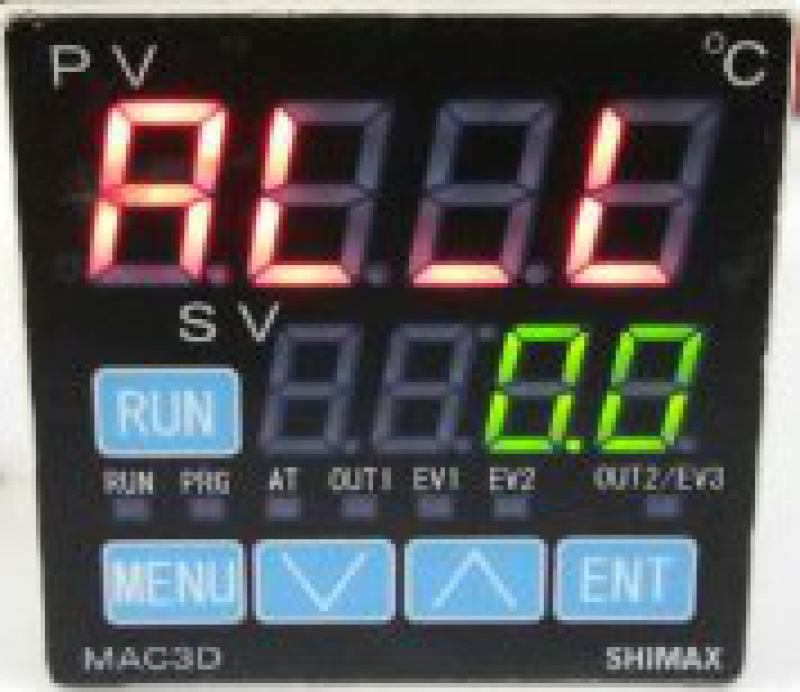

5. AL_L เลือก 0.0

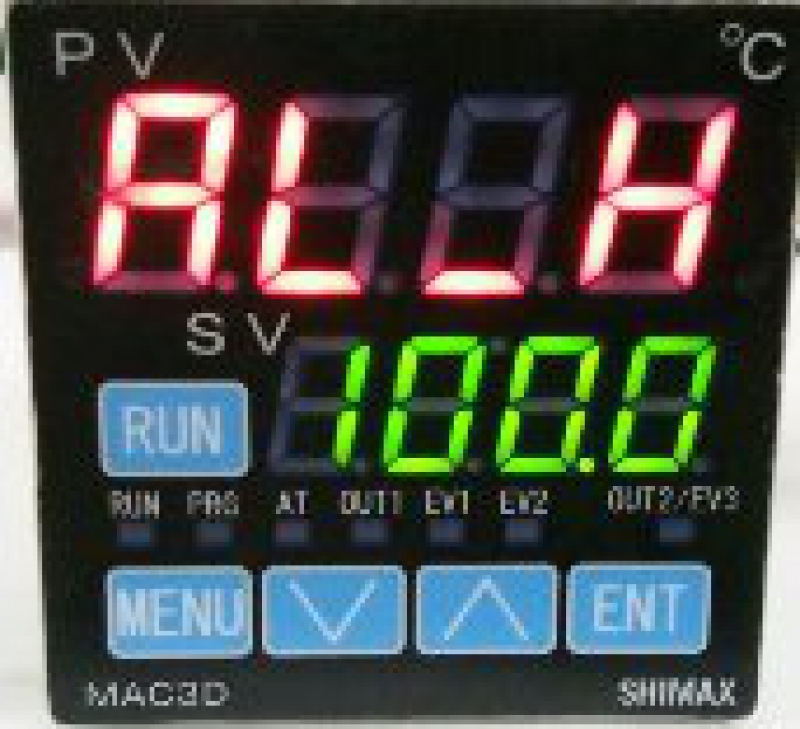

6. AL_H เลือก 100.0

การทดสอบ

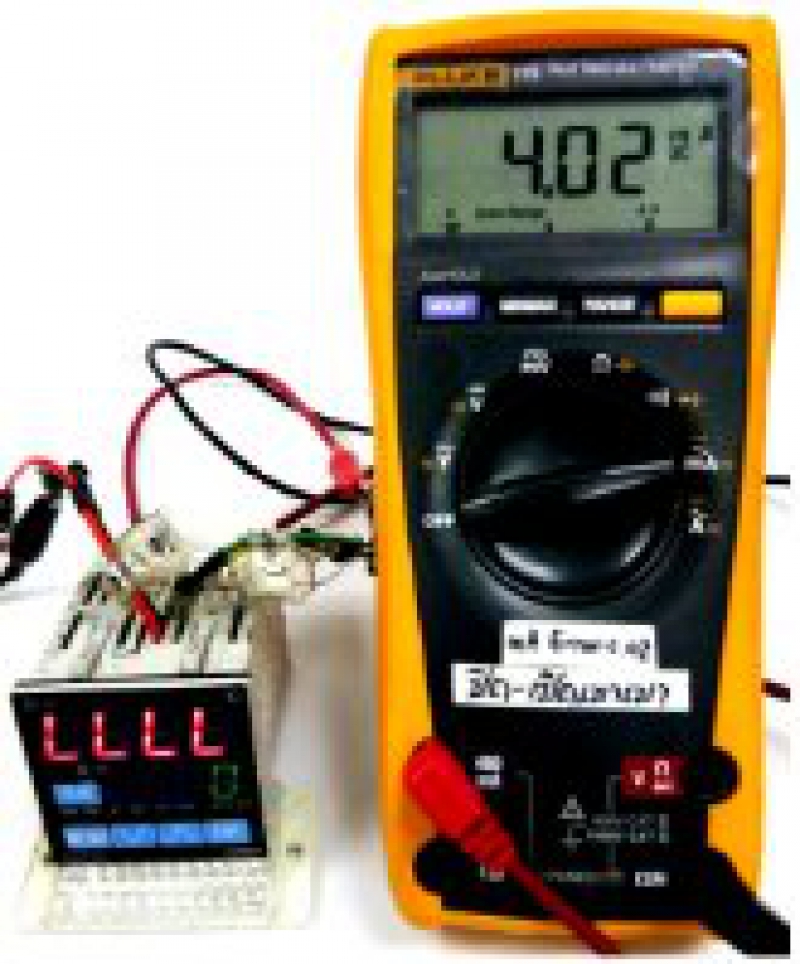

1. เลือกเป็น 0 กด ENT เอาท์พุทออก 4 mA

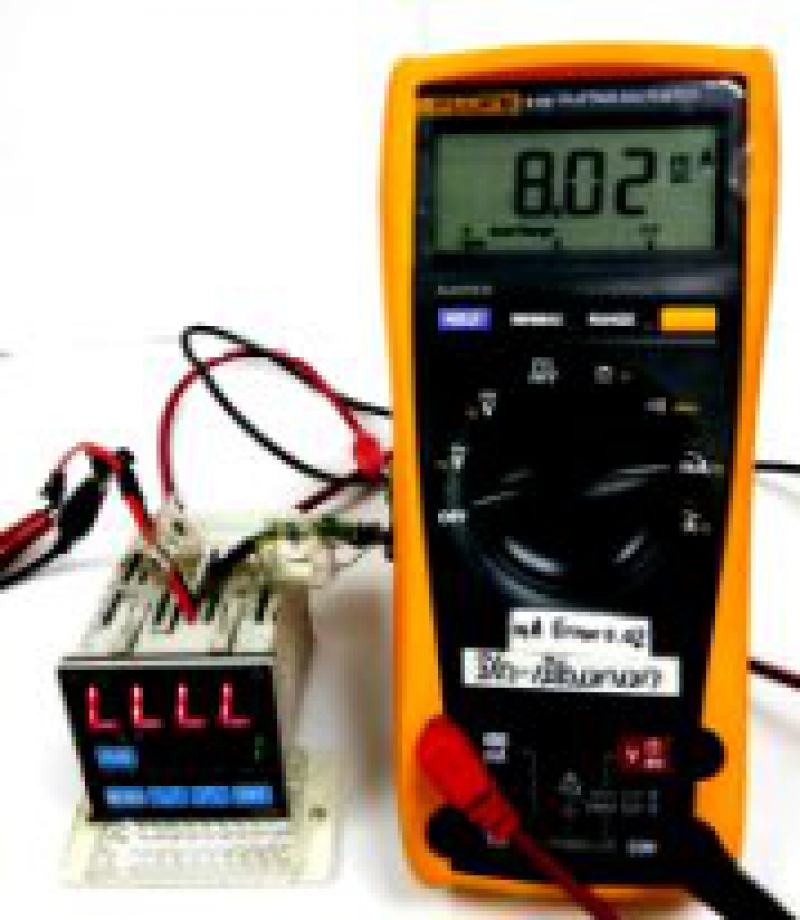

2. เลือกเป็น 1 กด ENT เอาท์พุทออก 8 mA

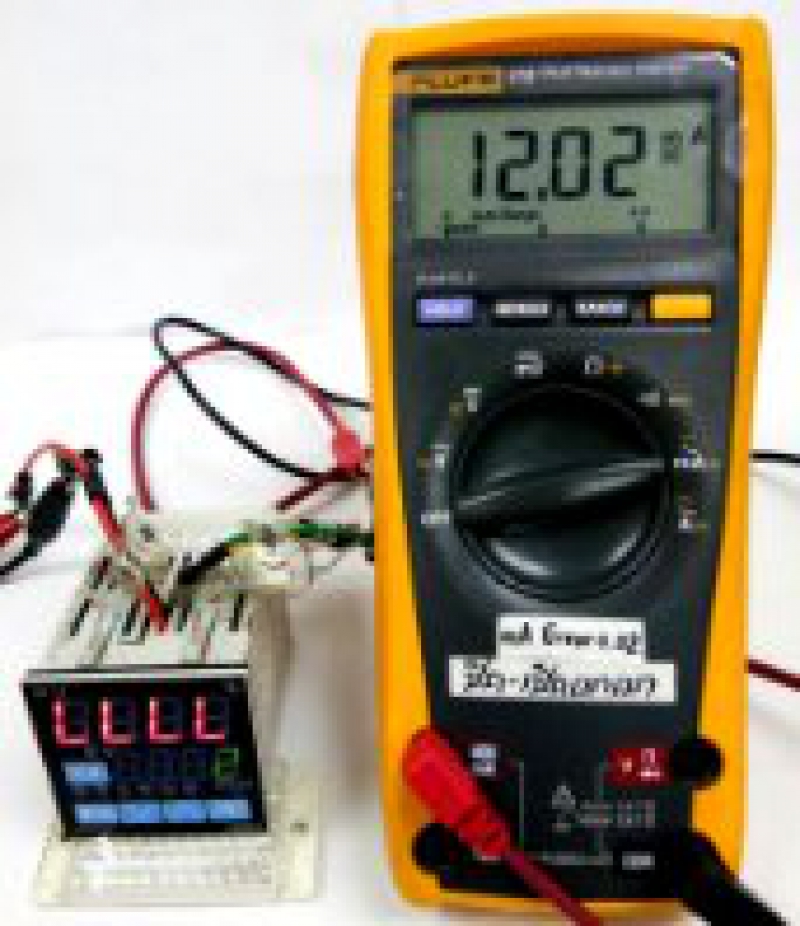

3. เลือกเป็น 2 กด ENT เอาท์พุทออก 12 mA

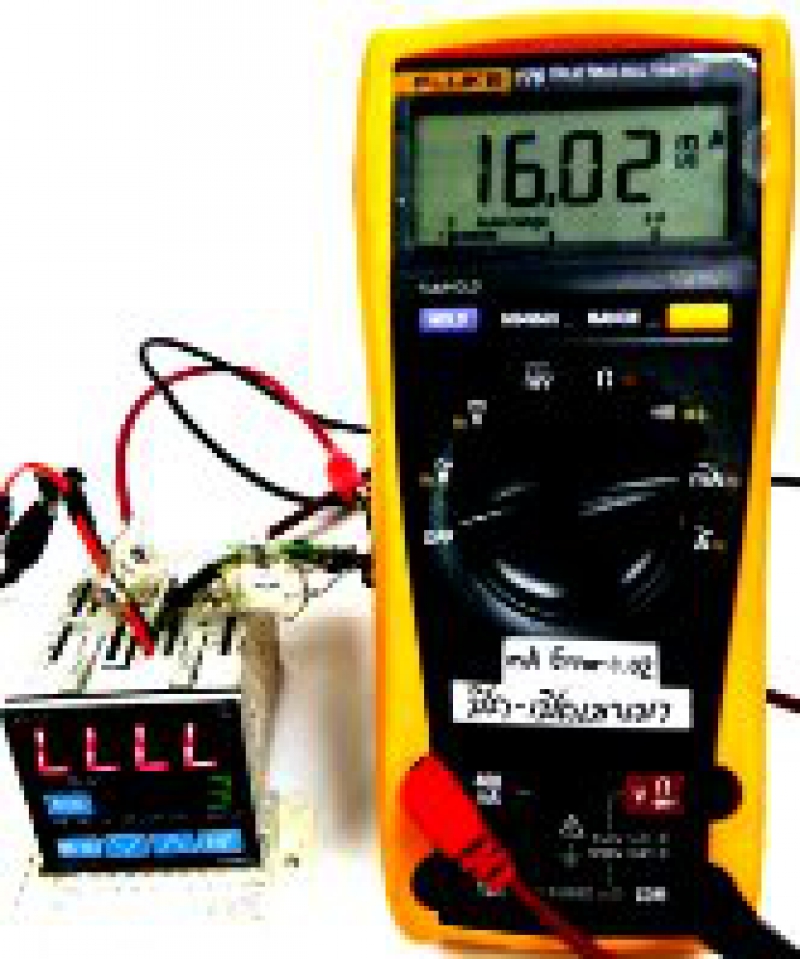

4. เลือกเป็น 3 กด ENT เอาท์พุทออก 16 mA

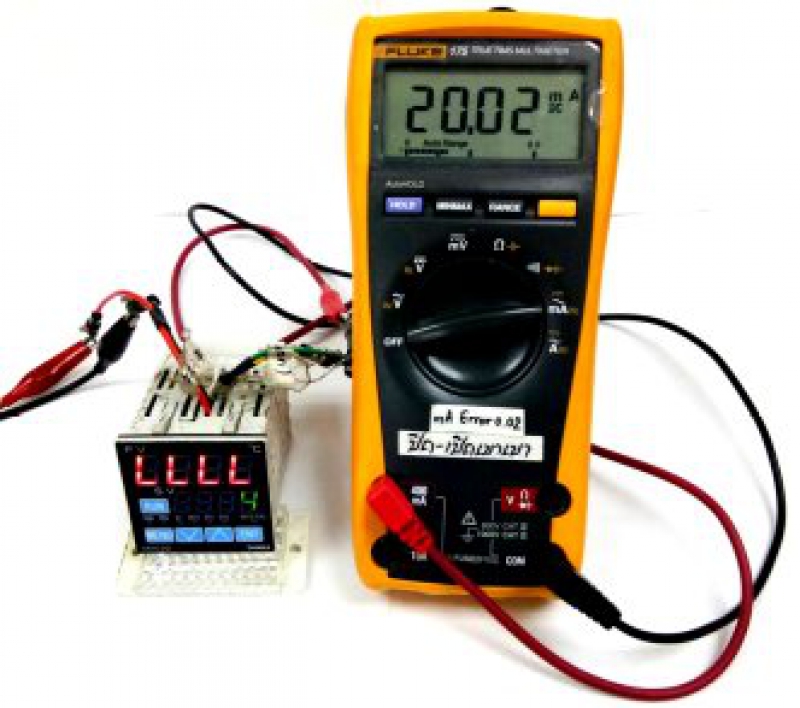

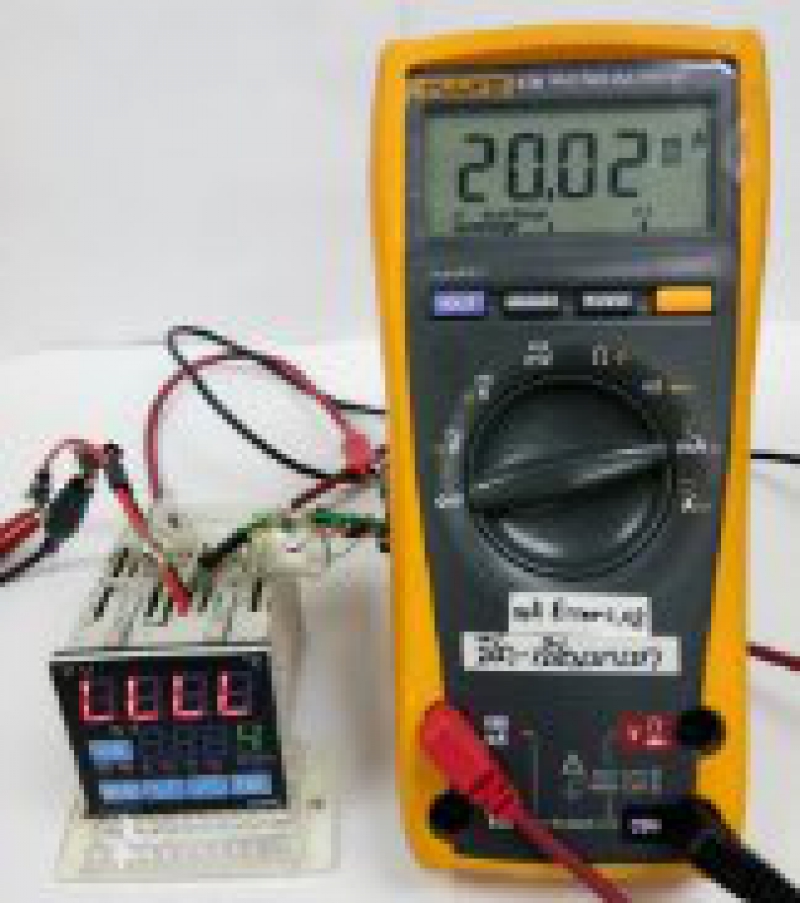

5. เลือกเป็น 4 กด ENT เอาท์พุทออก 20 mA

*หมายเหตุ การตั้งค่าในข้อ 3และข้อ 4เราสามารถกำหนดตัวเลขตามที่ต้องการได้เพื่อให้สอดคล้องกับกระแส 4 - 20 mA หากมีข้อสงสัยประการใดเกี่ยวกับการตั้งค่าใช้งาน ติดต่อสอบถามเข้ามาที่ TIC ไม่มีค่าใช้จ่ายใด ๆครับ
