การต่อ PT100 แบบ 2 สาย ให้ใช้งานกับ Temp ที่รับแบบ 3 สายได้

การต่อ PT100 แบบ 2 สาย ให้ใช้งานกับ Temp ที่รับแบบ 3 สายได้

7 February 2020


เขียนโดย : Product Manager


สวัสดีครับทุกท่าน Temp Control ส่วนใหญ่จะมี Terminal ด้าน Input มาให้ 3 ขั้ว เป็นปกติอยู่แล้ว และหัววัดที่เป็น PT100 ก็จะเป็น 3 สายในอุตสาหกรรมบ้านเราน้อยมากที่จะเจอ PT100 แบบ 2 สาย แล้วถ้าลูกค้ามี PT100 แบบ 2 สายละ จะต่อยังไงกับ Terminal ที่มี 3 ขั้ว ตามมาดูกันได้เลยครับ

ขอเกริ่นนำสักนิดนึงก่อนละกัน วงจรวีทสโตนบริดจ์ หรือวงจรบริดจ์สมดุล คือตัวต้านทานที่มีความถูกต้องสูง อุปกรณ์เหล่านี้จะมีอยู่ใน Temp control หรือ Temp indicator อยู่แล้วที่เราเรียกว่า Reference cold junction เพื่อให้มีจุดเปรียบเทียบของอุณหภูมิที่รับเข้ามาทางด้านอินพุต ถ้าไม่มีวงจรตรงส่วนนี้ก็จะไม่สามารถแสดงค่าอุณหภูมิออกมาได้ อธิบายคร่าวๆแค่นี้พอ

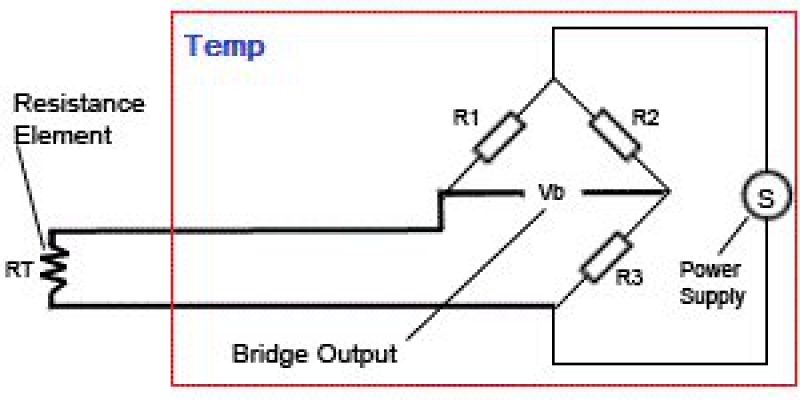

- PT100 แบบ 2 สาย เหมาะกับงานที่ไม่ต้องการความแม่นยำในการวัดเท่าไหร่ ตามรูป

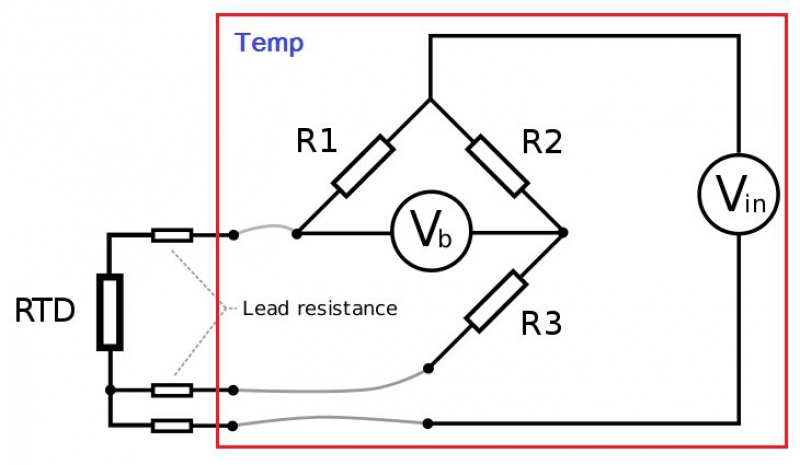

- PT100 แบบ 3 สาย เป็นแบบมาตรฐานที่นิยมมากที่สุดในงานอุตสาหกรรมของบ้านเรา เหมาะกับงานที่ต้องการความละเอียด และความแม่นยำในการวัด ตามรูป

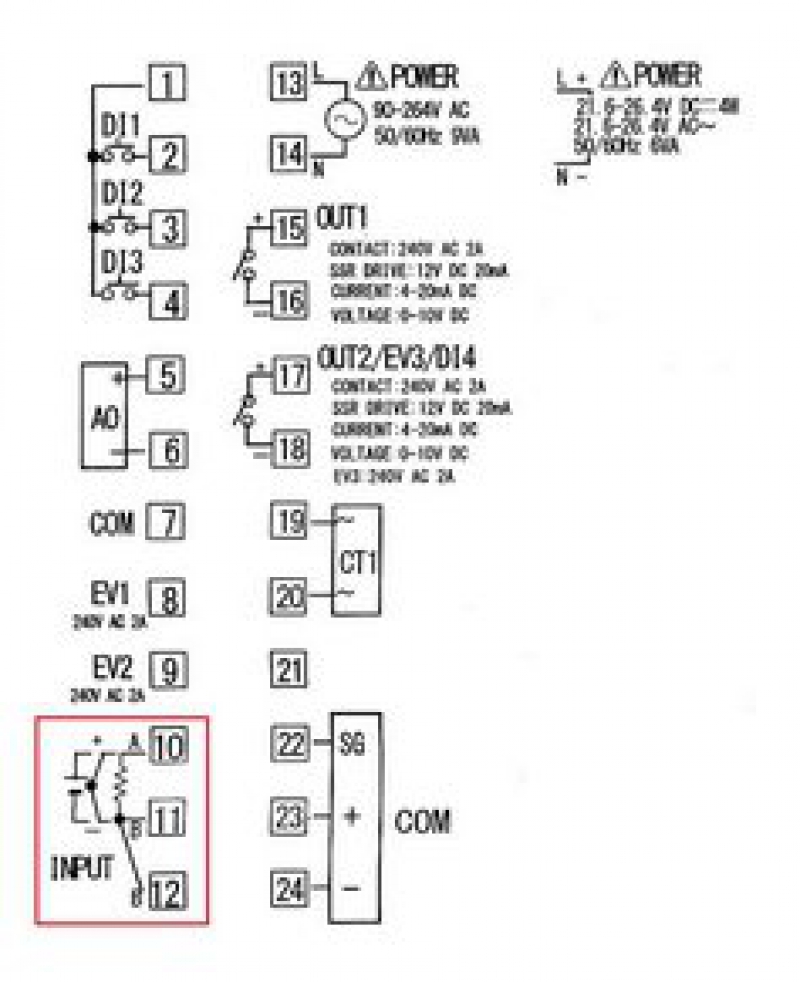

ตัวอย่าง Temp MAC3A ไดอะแกรมการต่อสายจะเป็นตามรูปซ้ายมือ ด้านขวามือเป็นการต่อ PT100 แบบ 3 สายปกติ คือ สายสีแดงขั้ว 10, สายสีดำขั้ว 11 และสายสีขาวขั้ว 12

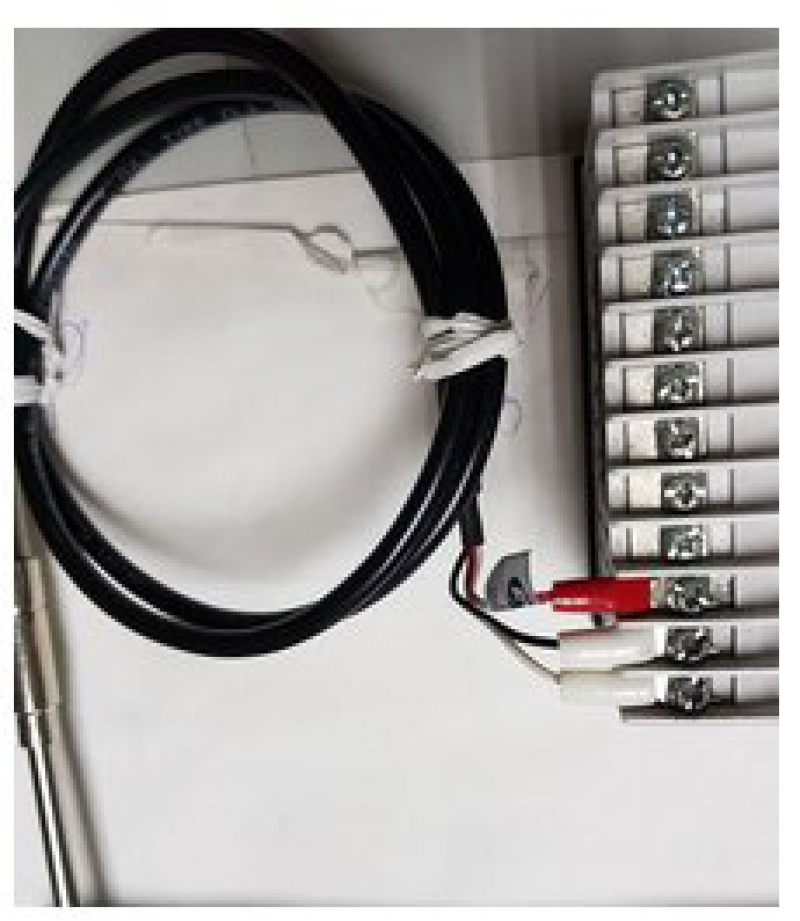

การต่อ PT100 แบบ 2 สาย ให้สามารถใช้งานได้ โดยต่อตามรูปนี้ครับ

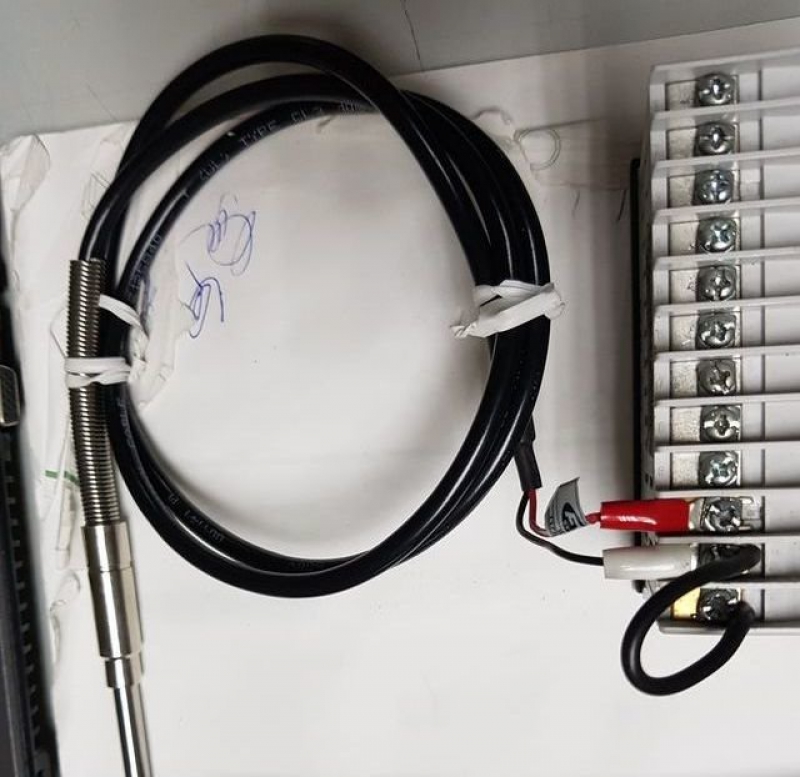

ให้ Jump ขั้ว B(11) กับ B(12) เข้าด้วยกัน

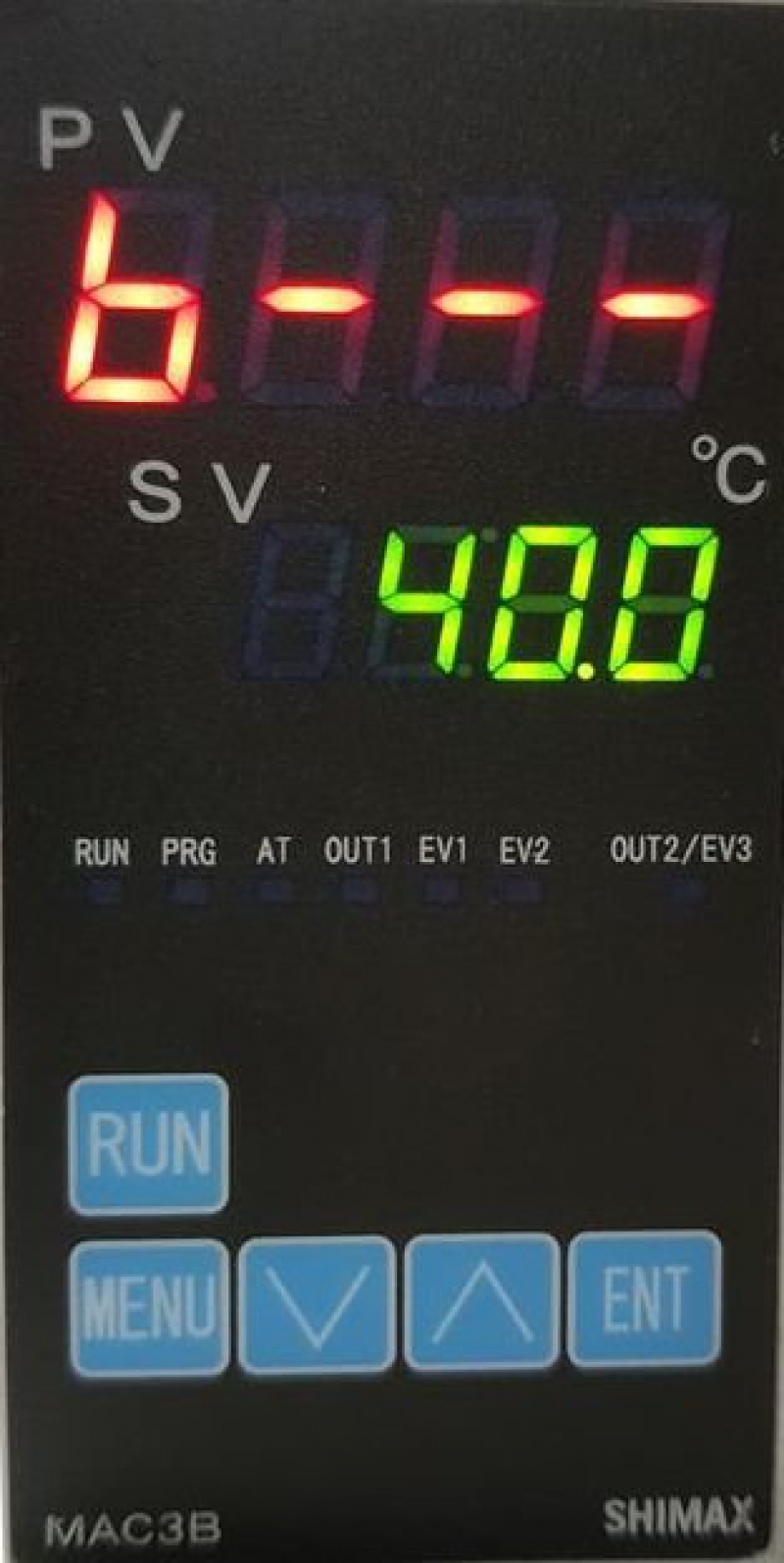

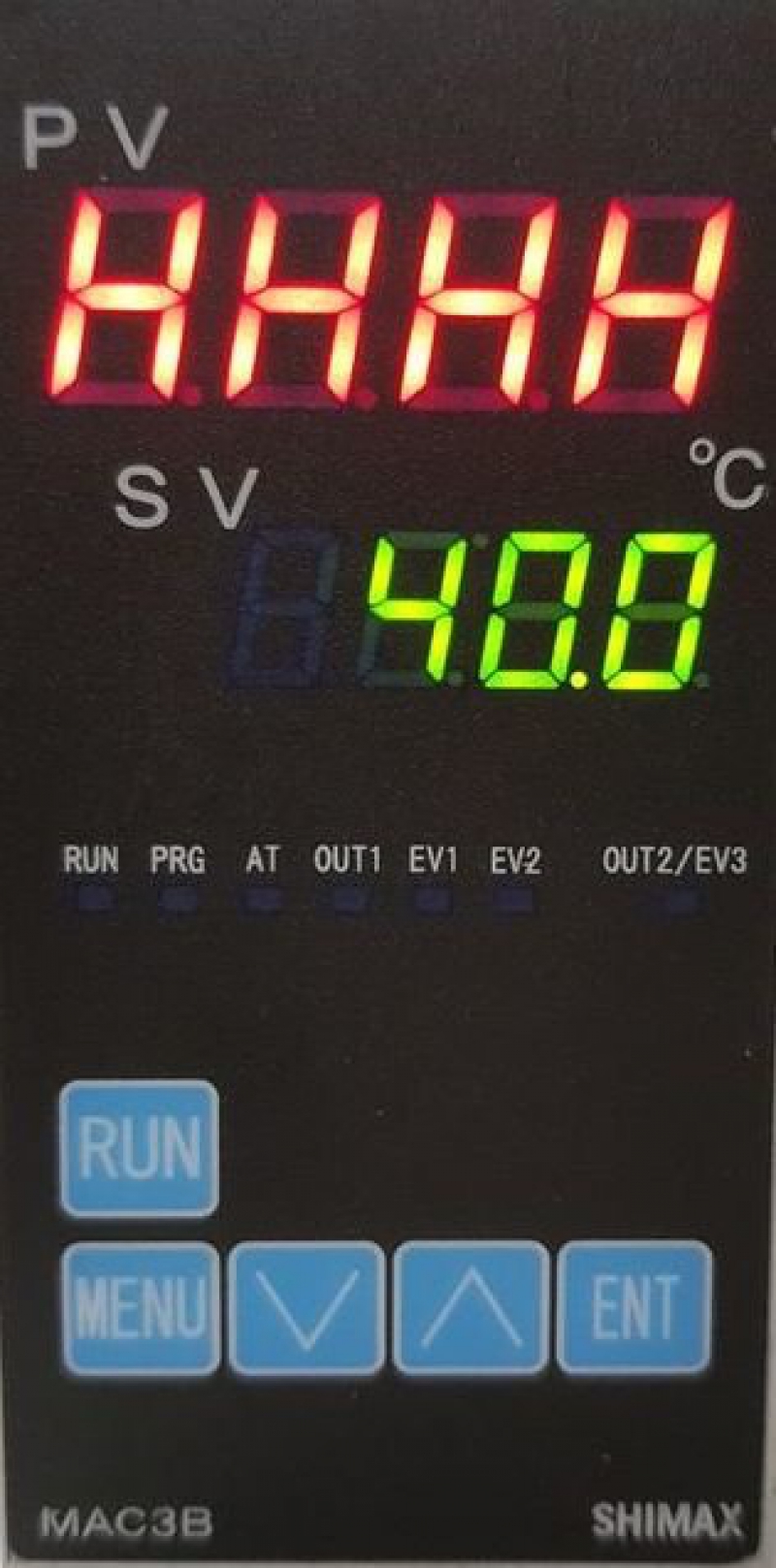

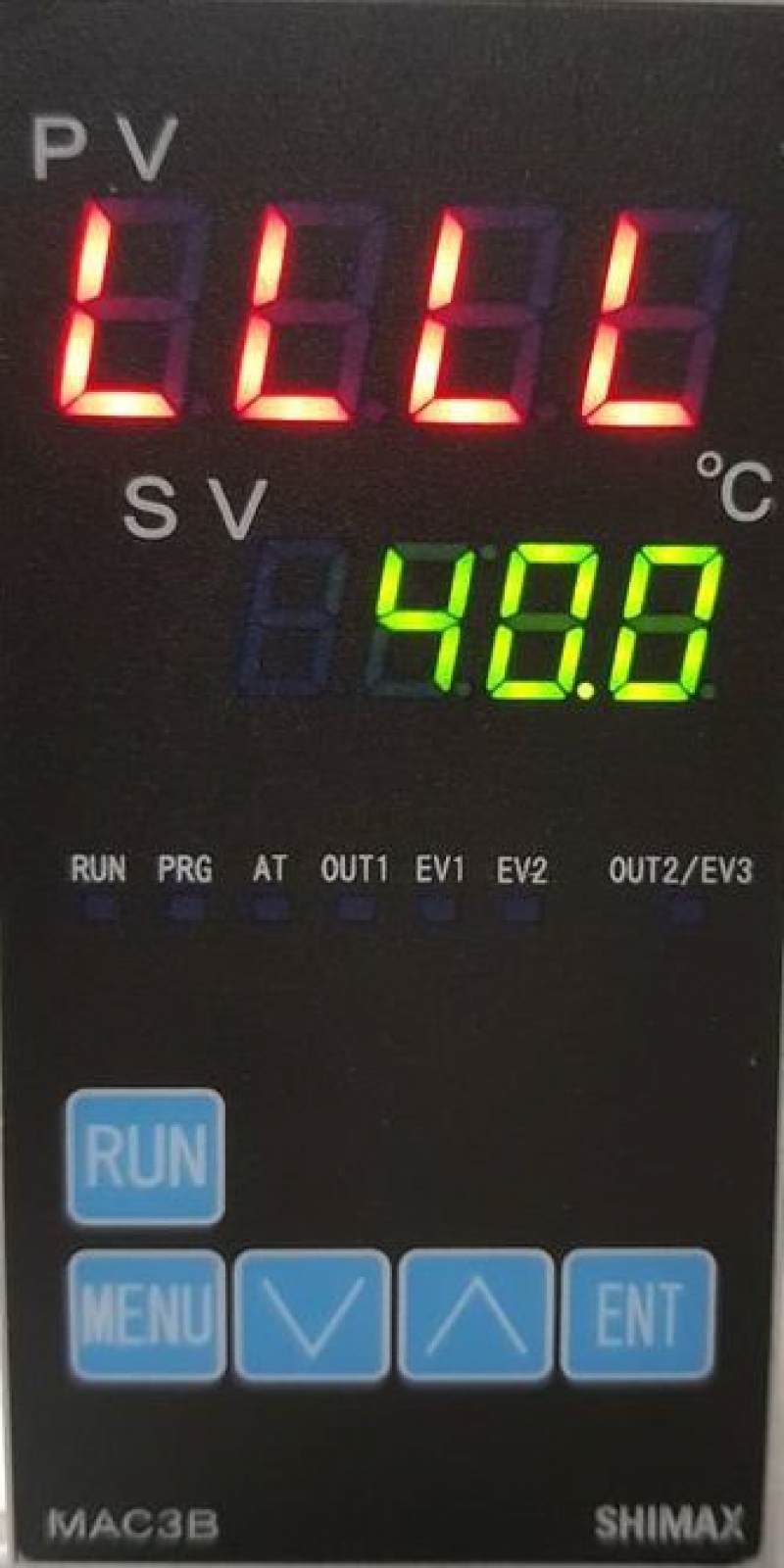

ถ้าไม่ Jump ก็จะใช้งานไม่ได้ : Error ก็จะเป็นแบบนี้แตกต่างกันไป


!!!ที่สำคัญระวังจะตกม้าตายเพราะลืมตั้ง Range Input เป็น PT100 ด้วยนะครับ (-_-')
