การคำนวนค่าความถี่สัญญาณพัลล์เพื่อการนับที่แม่นยำ

การคำนวนค่าความถี่สัญญาณพัลล์เพื่อการนับที่แม่นยำ

17 September 2020


เขียนโดย : ชาญชัย เรียนแจ้ง
Product Manager

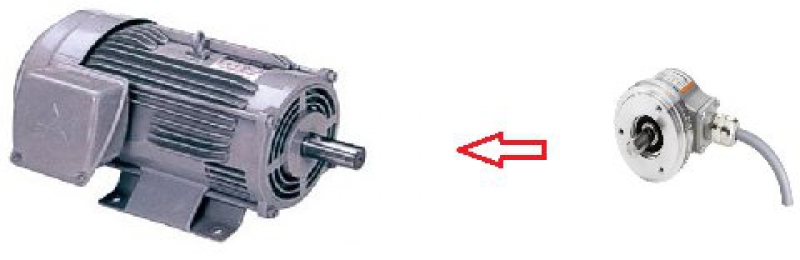

สวัสดีครับทุกท่านวันนี้จะมาแนะนำ การหาค่าความถี่ของสัญญาณพัลล์ ที่เกิดจากการต่อ Encorder ร่วมกับมอเตอร์ เพื่อเลือกอุปกรณ์ Counter ให้เหมาะสม ซึ่งตามสเปคของเครื่องจะมีค่าความถี่ที่รับได้(ส่วนใหญ่เป็น KHz) หากเราไม่ทราบความถี่ของสัญญาณพัลล์แล้ว Counter จะไม่สามารถนับค่าที่แม่นยำได้

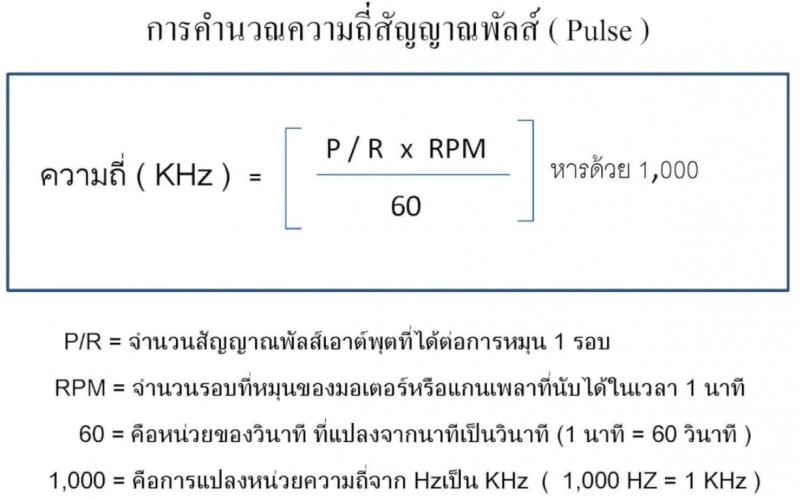

ยกตัวอย่าง การคำนวนมอเตอร์ซึ่งมีความเร็วที่แกนเพลาสูงสุด 1,400 รอบต่อนาที (จาก Name plate ของมอเตอร์)ต่อร่วมกับ Encorder รุ่่น 8-5000-6322-1024 ซึ่งมี 1024 พัลล์/รอบ คำนวนหาค่า KHz ดังนี้


แทนค่า
ความถี่ Hz = (1024 x 1400)/60 = 23,893 Hz
= 23,893 หาร 1,000
= 23.89 KHz
เมื่อทราบความถี่ของสัญญาณพัลล์แล้ว นำไปเลือกอุปกรณ์ Counter ให้สามารถรับความถี่ที่มากกว่าที่คำนวนได้ เพียงเท่านี้ก็สามารถใช้งานอุปกรณ์ได้แม่นยำและมีประสิทธิภาพครับ
