สายที่ใช้ต่อกับ Thermocouple

สายที่ใช้ต่อกับ Thermocouple

11 June 2021


เขียนโดย : มงคล สุภาโอษฐ์

ฝ่ายขายสาขาเชียงใหม่


สวัสดีครับทุกท่าน สายที่ใช้ต่อกับThermocouple มีอยู่ด้วยกัน 2 ประเภท

1.Thermocouple Extension Wire เนื่องจากการใช้งานจริง ระยะทางระหว่างจุดที่วัด กับตัวแสดงผล บางครั้งอยู่ห่างกันมาก Thermocouple บางชนิดมีราคาแพงมาก ( เช่น Type R,S ) สายที่นำมาต่อในช่วงนี้ต้องราคาไม่สูง และมีคุณสมบัติทางการกำเนิดแรงเคลื่อน เหมือนกับ Thermocouple สายชนิดนี้เรียกว่า Thermocouple Extension Wire


2. Thermocouple Wire ทำจากสารชนิดเดียวกับ Thermocouple สายชนิดนี้จะมีราคาค่อนข้างสูง นิยมใช้ในงานที่ต้องการความแม่นยำในการวัดสูง

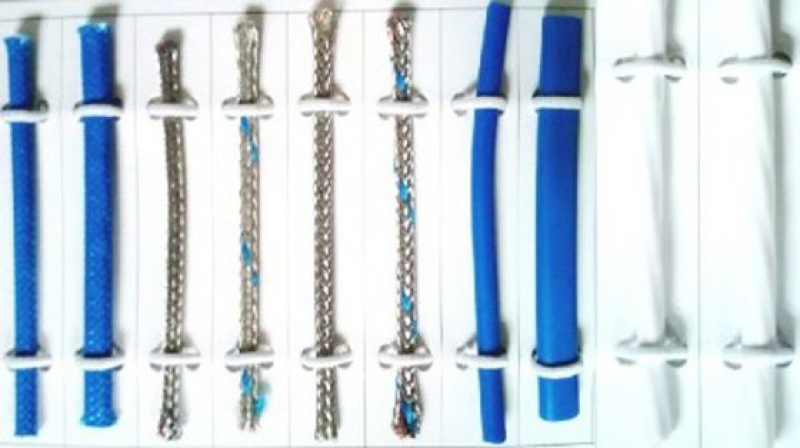

มาดูคุณสมบัติฉนวน ของสายThermocouple

1.ฉนวนพีวีซี (PVC) เหมาะสำหรับใช้ในสถานที่เปียกชื้น อุณหภูมิ -20 ถึง 100 ºC
2.ฉนวนไฟเบอร์กล๊าส (Fiber Glass) เหมาะกับงานที่ไม่มีความชื้นในบริเวณที่ลากสายผ่าน อุณหภูมิ 0-220ºC
3.ฉนวนสแตนเลสชีลด์(SOS) เป็นฉนวนที่ป้องกันสัญญานรบกวนได้ เหมาะสำหรับงานหนักและเคลื่อนย้ายบ่อย สามารถป้องกันการขีดข่วนไม่ให้สายถลอกได้ ไม่เหมาะกับสถานที่เปียกชื้น อุณหภูมิ 0-220 ºC
4.ฉนวนเทฟล่อน(Teflon) เหมาะสำหรับใช้ในสถานที่เปียกชื้น อุณหภูมิ 0-220ºC

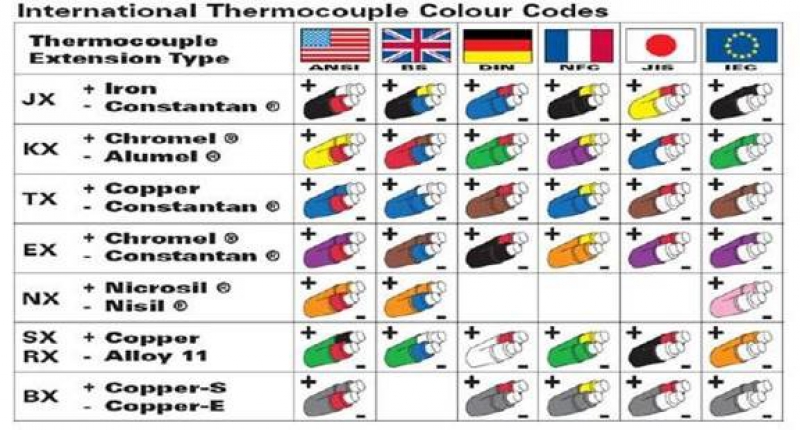

ตารางมาตรฐานสาย Thermocouple ของแต่ละประเทศ


มารตฐานแต่ละประเทศ หรือแต่ละกลุ่มนั้น จะแบ่งตามสีของสาย ส่วนมากแล้วประเทศไทยจะใช้มาตรฐานของประเทศญี่ปุ่น (JIS) แต่ถ้าลูกค้ามีตัวอย่างสายมา และไม่แน่ใจ สามารถส่งทางโรงงานตรวจสอบได้ครับ


ตัวอย่างเช่น Thermocouple Type K มาตรฐาน JIS ฉนวนข้าง
