เขียนโดย : พัชรพร สัมพัทธ์ตระกูล
ฝ่ายขายสาขาชลบุรี

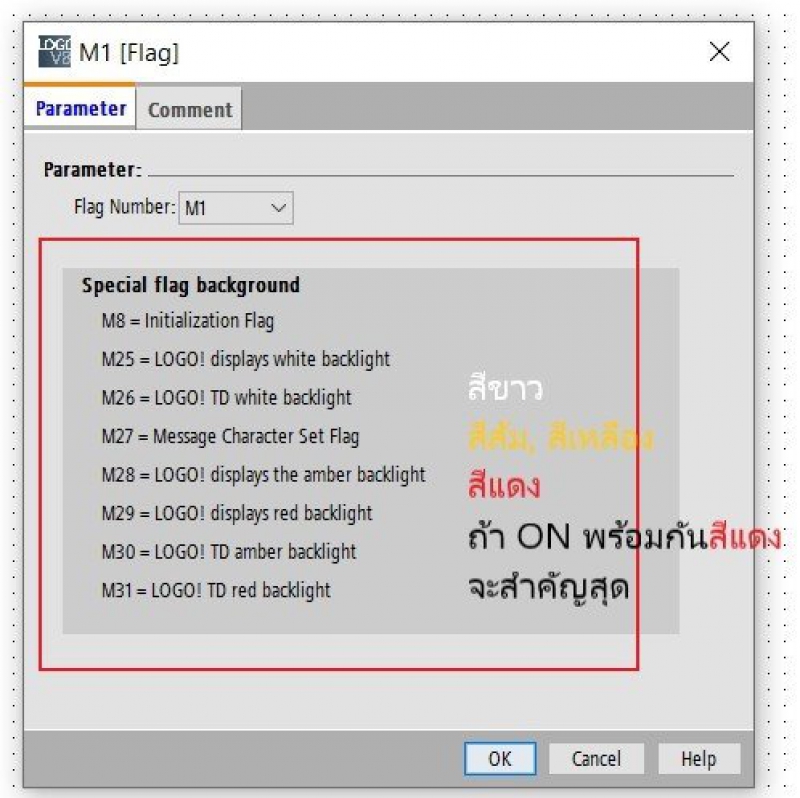

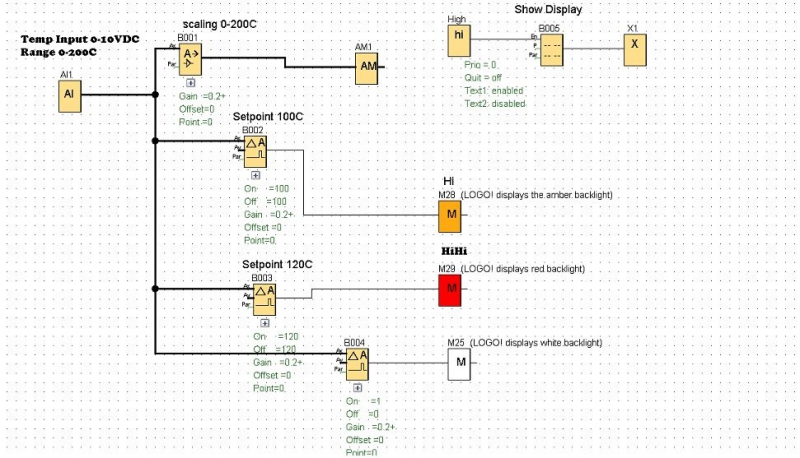

สวัสดีค่ะทุกท่าน รู้หรือไม่ หน้าจอของ LOGO!8 สามารถเปลี่ยนสีเพื่อแสดงผลลัพธ์ได้นะ ขอยกตัวอย่างการโปรแกรม Function Block Diagram(FBD) ตามรูปนี้ค่ะ

การทำงาน ตัวอย่างจะเป็นการนำ LOGO!8 รับสัญญาณจากเซนเซอร์วัดอุณหภูมิแล้วแปลงเป็นสัญญาณ 0-10Vdc เนื่องจากว่า LOGO!8 สามารถรับสัญญาณอะนาล็อก 0-10Vdc ได้ โดยต่อที่ I7 ย่านใช้งานอยู่ที่ 0-200C ให้หน้าจอแสดงผล 0-200C และหน้าจอแสดงสี 3สี คือ

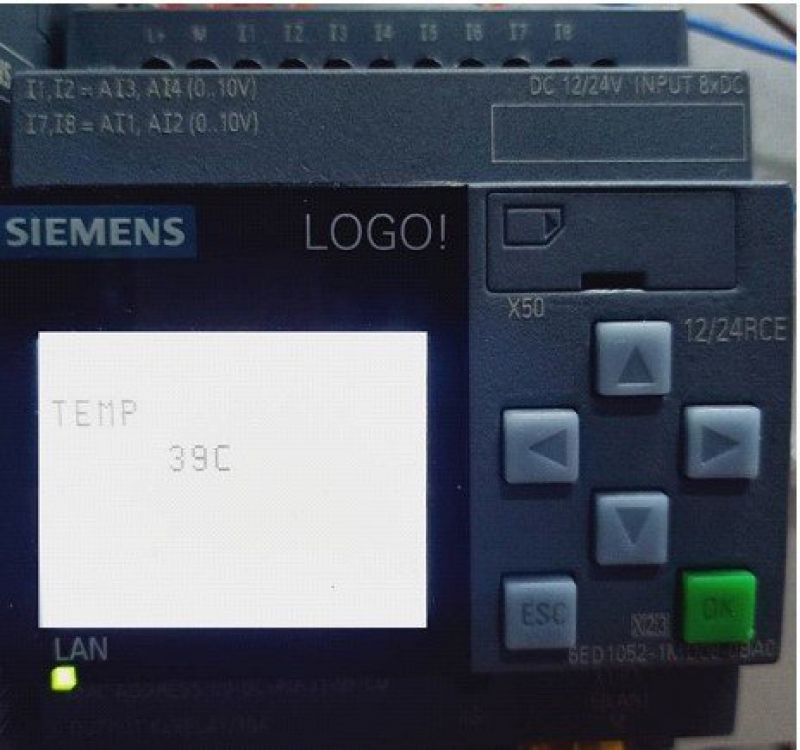

*หากอุณหภูมิต่ำกว่า 100C ให้หน้าจอแสดงค่า และหน้าจอสีขาว

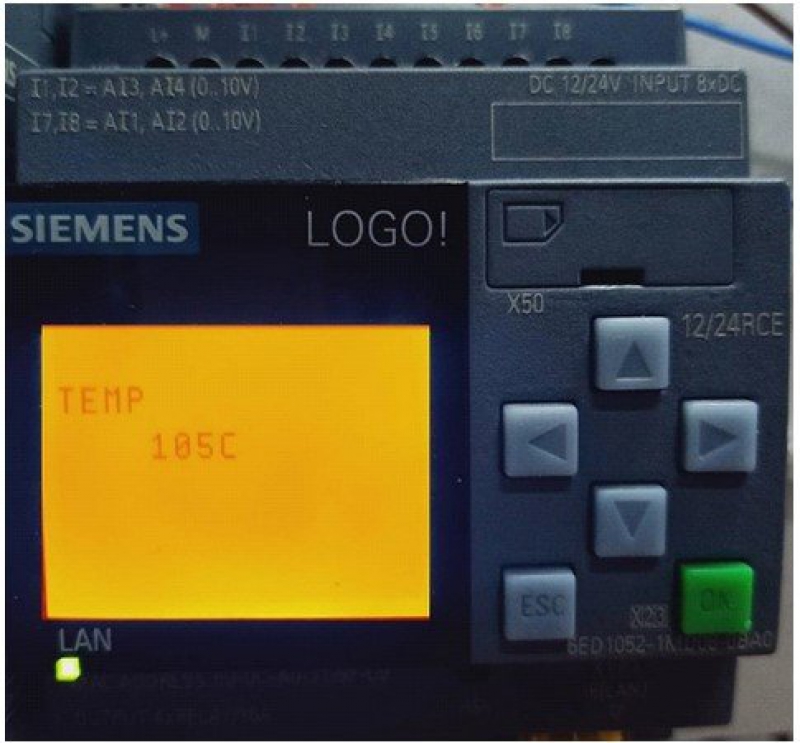

*หากอุณหภูมิสูงกว่า 100C ให้หน้าจอแสดงค่า และหน้าจอสีส้ม

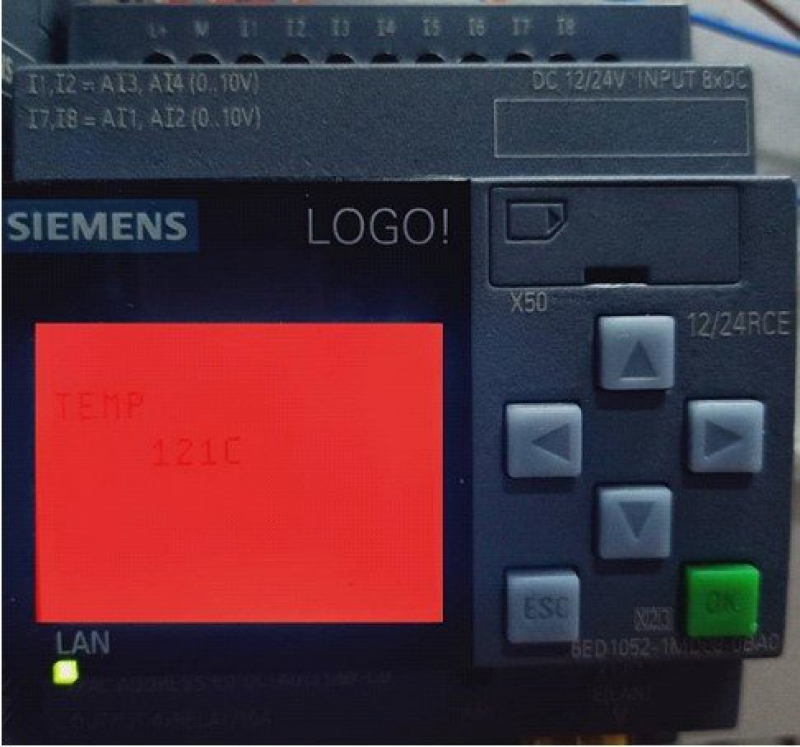

*หากอุณหภูมิสูงกว่า 120C ให้หน้าจอแสดงค่า และหน้าจอสีแดง
