การต่อสายหัววัดความชื้น XH20P กับ Supply 12Vdc. และ 24Vdc. ร่วมกับ MAC3 Shimax

การต่อสายหัววัดความชื้น XH20P กับ Supply 12Vdc. และ 24Vdc. ร่วมกับ MAC3 Shimax

26 August 2021


เขียนโดย : พิสณฑ์ อยู่กล่ำ

ฝ่าขายสาขาปทุมธานี


สวัสดีครับ วันนี้ผมจะมาอธิบายการต่อสายไฟเลี้ยงให้กับ หัววัดความชื้นรุ่น XH20P-Range 0-99%RH-4-20MA ซึ่งหัววัดรุ่นนี้จะเป็น 2 Wire Loopcontrol 4-20mA. ใช้ไฟเลี้ยงได้ 2แบบ 12Vdc. และ 24Vdc.

ทั้ง 2 แบบนี้จะต่อสายไม่เหมือนกัน จะต้องต่อสายอย่างไรมาดูกันเลยครับ

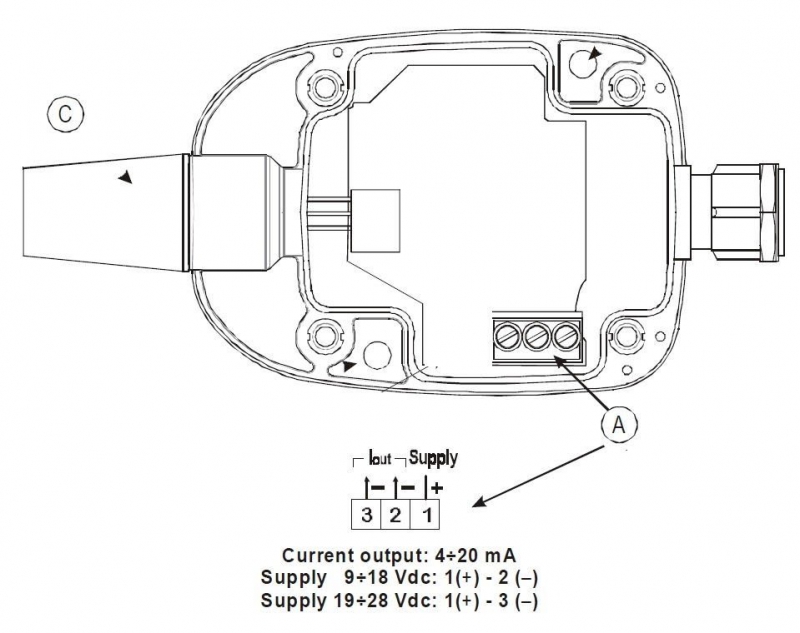

1. จากรูปของหัววัดความชื้น XH20P จะเห็นได้ว่าการต่อสายไฟเลี้ยงทั้ง 2แบบจะไม่เหมือนกัน

หากใช้ Supply 9 -18 Vdc ต้องต่อเข้ากับขา 1 และ 2
หากใช้ Supply 19 - 28 Vdc ต้องต่อเข้ากับขา 1 และ 3

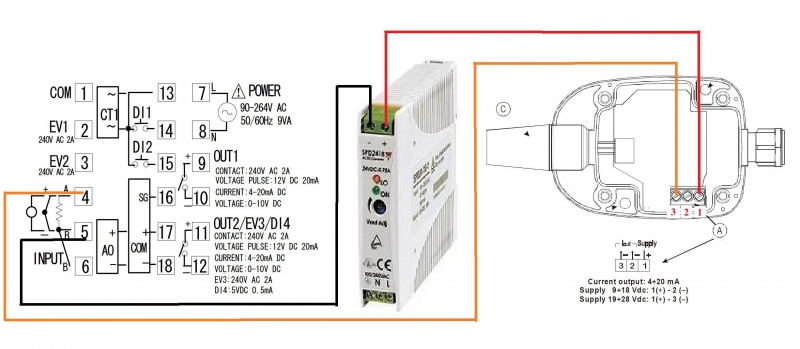

2. จากรูปจะเป็นการต่อเข้ากับ Supply 24 Vdc. โดยที่หัววัดความชื้นขาที่ 1ต่อเข้าไฟ +24 Vdc. ขาที่ 3ต่อเข้ากับ Input+(ขา 4) ของMAC3 และ Input-(ขา 5) ต่อเข้ากับ ไฟ -24 Vdc.


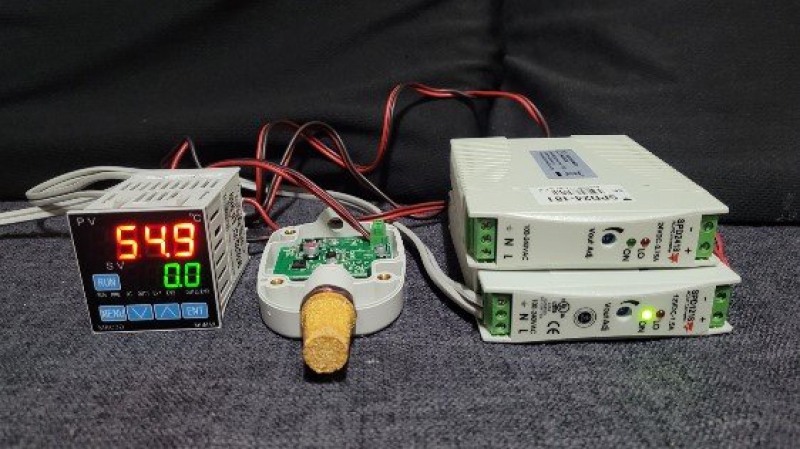

3. หากต่อสายครบถูกต้องที่หน้าจอ MAC3 ก็จะแสดงค่าจากหัววัดความชื้นที่วัดได้ และถ้าต้องการต่อ Supply 12 Vdc. ก็เพียงสลับสายสีส้มมาต่อเข้ากับขา2 ของหัววัดความชื้นแทน
