ทำไมควร Balance Phase ให้แต่ละเฟสใช้ไฟใกล้เคียงกัน?

ทำไมควร Balance Phase ให้แต่ละเฟสใช้ไฟใกล้เคียงกัน?

17 ธันวาคม 2559


เรียบเรียงโดย : Product Manager

สวัสดีทุกท่านครับ TIP วันนี้ จะกล่าวถึงการวัด Balance Phase (ความสมดุลย์เฟส) เพื่อตรวจสอบว่าแต่ละเฟสใช้ไฟใกล้เคียงกันหรือไม่ ต่างกันมากน้อยขนาดไหน เพราะระบบที่ไม่จัดการให้ระบบมีความสมดุลย์ จะมีการดึงพลังงานจากเฟสใดเฟสหนึ่งไปใช้มากเกินไป จะทำให้ระบบเกิดความสูญเสียในเฟสใดเฟสหนึ่งมากกว่าปกติ อาจมีการทริปของเซอร์กิจเบรคเกอร์อยู่บ่อยๆ เมื่อคิดค่าไฟออกมา จะสิ้นเปลืองกว่าระบบที่มีการจัดการสมดุลย์ของเฟสที่ดีกว่า ทั้งๆที่ใช้พลังงานเท่ากันนะครับ จึงควรมีการตรวจสอบจุดนี้อย่างสม่ำเสมอ ซึ่งหลายคนมักมองข้ามกันไปครับ

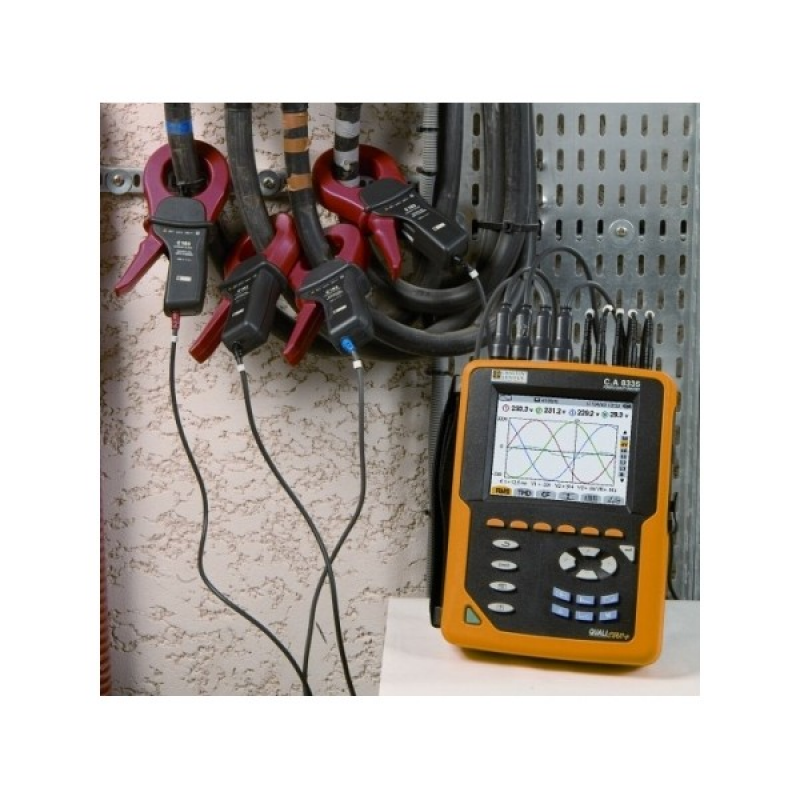

วันนี้จึงขอยกตัวอย่างการตรวจสอบจริง โดยใช้เครื่อง Power Analyzer ในการวัด Balance Phase (ความสมดุลย์เฟส) ของ Chauvin Arnoux ยกตัวอย่างเครื่องรุ่น CA-8331 , CA-8333 , CA-8336 มีฟังก์ชั่นที่สามารถวัด Balance Phase ได้ทั้งกระแสและ แรงดัง สามารถแสดงค่าตัวเลข Unbalance ออกมาเป็นเปอร์เซนต์ได้เลย ตามมาตฐานค่าความ Unbalance ในระบบ ไม่ควรเกิน 10% ก็จะทำให้ง่ายเวลาอ่านค่าแล้วแปลผลได้เลย ไม่ต้องแปลหรือคำนวณใดๆอีก (แต่สำหรับรุ่นใดที่หน่วยไม่เป็น % มาให้ ก็แค่เอาผลต่างไปหารให้เป็น % ก็ได้ผลเหมือนกันครับ แค่เพิ่มขั้นตอนขึ้นหน่อยเท่านั้นเอง)

และเทคนิคที่ควรทราบอีกประการ คือ เมื่อพบว่าค่า Unbalance ของแรงดันอยู่ที่ 100% แสดงว่ามีการวัด ค่ากระแสและแรงดันไม่ตรงเฟสกัน แก้ไขโดยให้ตรวจสอบว่า คีมปากจระเข้คีบวัดแรงดัน เฟส 1 , 2 , 3 ตรง กับเฟส 1 , 2 , 3 ที่แคลมป์วัดกระแสคล้องอยู่ หรือไม่ เมื่อสลับให้แคลมป์วัดกระแสและคีมวัดแรงดัน ตรงเฟสกัน ค่า Unbalance ของแรงดันจะแสดง ได้ตามปกติ

ขอบคุณทุกท่านที่ติดตาม หวังว่าจะเป็นประโยชน์ต่อผู้ใช้งานเครื่อง Power Analyzer ไม่มากก็น้อยครับ อย่างไรหากยังไม่มีเครื่องมือ หรือมีแล้วแต่ยังใช้ไม่เป็น เรียกใช้บริการ TIC ได้ตลอดนะครับ
