อยากต่อแบบ 2 wire (output 4 – 20 mA) เข้ากับ Temp Shimax ต้องต่อแบบใหนดีนะ?

อยากต่อแบบ 2 wire (output 4 – 20 mA) เข้ากับ Temp Shimax ต้องต่อแบบใหนดีนะ?

29 มีนาคม 2561



เขียนโดย : ฝ่ายขายสาขาปทุมธานี




สวัสดีครับทุกท่านหลาย ๆ ท่านคงต้องเคยเจอแน่นอนกับคำถามที่ว่าการต่อแบบ 2 wire (output 4 – 20 mA) เข้ากับ Temp Shimax มีการต่อสายอย่างไร? วันนี้ผมจะมาช่วยตอบคำถามของทุกท่านครับ

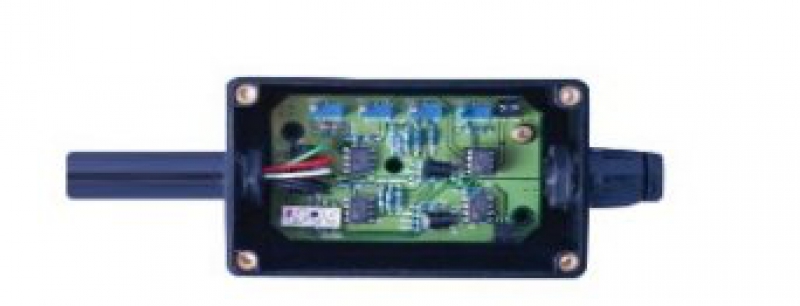

รูปที่ 1. หัววัดอุณหภูมิ - ความชื้น Output 4 - 20 mA

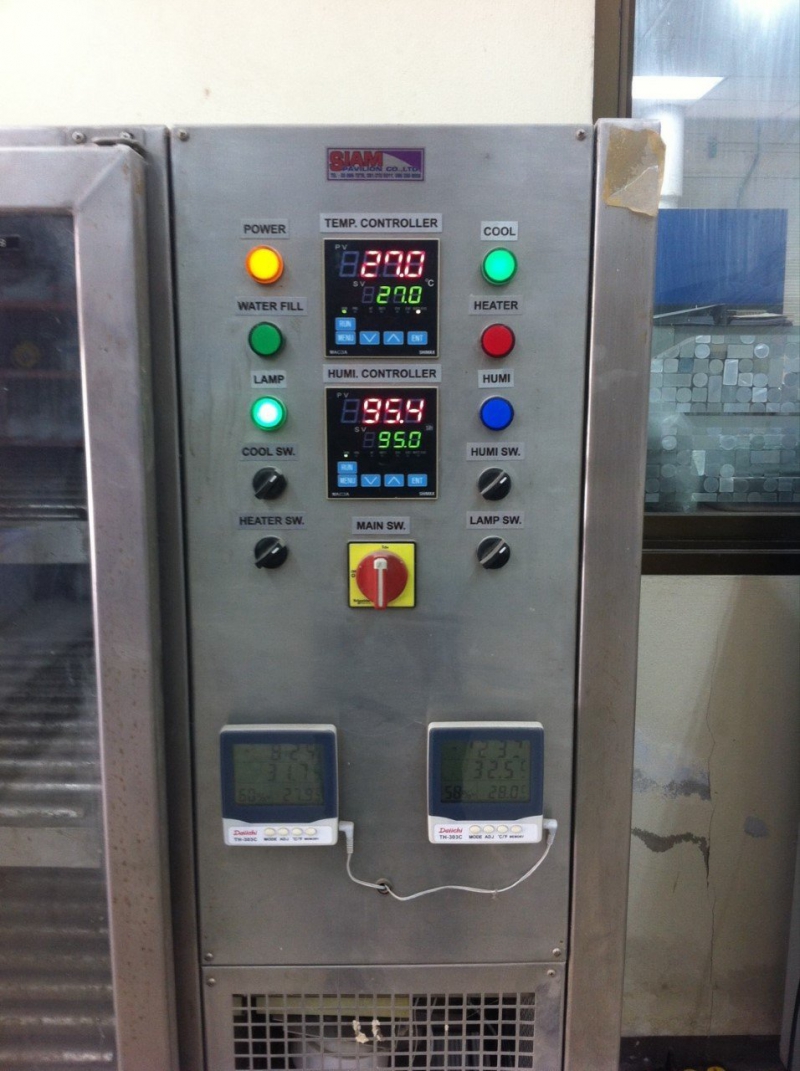

รูปที่ 2. Controller Shimax

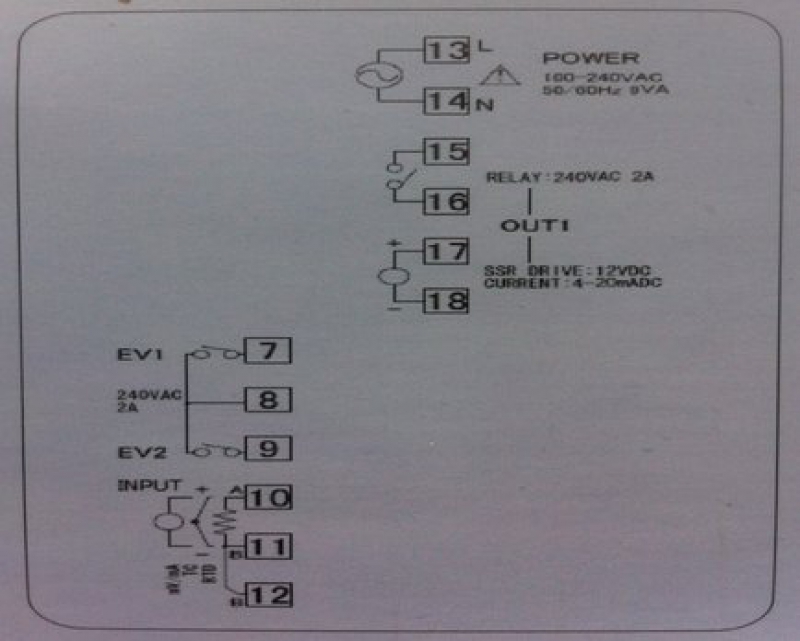

รูปที่ 3. ขั้วต่อสาย Controller Shimax

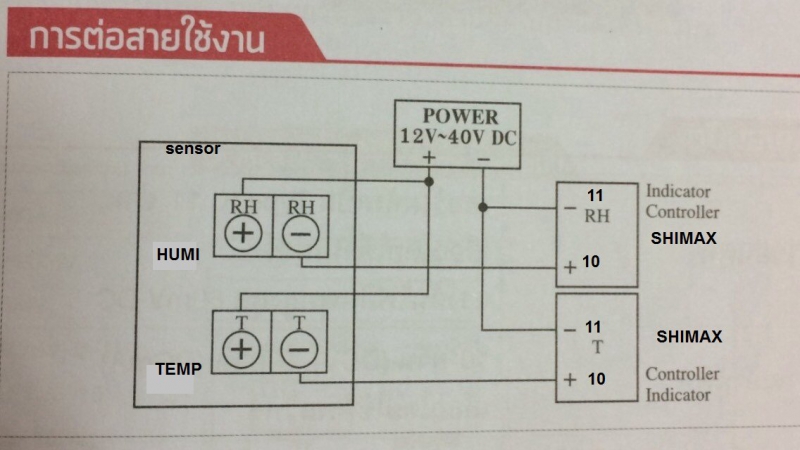

รูปที่ 4. แสดงการต่อสายแบบ 2 Wire




การต่อสายการแสดงผลของ อุณหภูมิ - ความชื้น

จากภาพด้านบนถ้าเราจ่าย Supply 24 Vdc ขั้ว (+) เข้าที่หัววัดขั้ว RH (+) และต่อสายจากหัววัดขั้ว RH (-) ไปยังขั้ว 10 (+) ของจอแสดงผล Shimax และจากขั้ว 11 (-) ของ Shimax ไปเข้าขั้ว (-) ของ Supply จะเป็นการแสดงผลของความชื้นและจ่าย Supply 24 Vdc ขั้ว (+) เข้าที่หัววัดขั้ว T (+) และต่อสายจากหัววัดขั้ว T (-) ไปยังขั้ว 10 (+) ของจอแสดงผล Shimax และจากขั้ว 11 (-) ของ Shimax ไปเข้าขั้ว (-) ของ Supply จะแสดงผลด้านอุณหภูมิ

"หากสงสัยไม่กล้าต่อใช้งานเอง เรียกใช้บริการ TIC ได้ทุกสาขาทั่วประเทศ บริการฟรีไม่มีค่าใช้จ่ายครับ"
