IO Module เชื่อมต่ออุปกรณ์ Modbus Master

เขียนโดย : วิชาญ โพธิ์พระรส

Product Manager

สวัสดีครับทุกๆ ท่าน ก่อนหน้านี้ได้มีการแนะนำไปแล้วนะครับว่า IO Module มีรูปแบบอะไรบ้างเช่น Module Temp, Module Analog, Module Digital และอีกหลายๆ แบบ แน่นอนครับการเชื่อมต่อต้องเชื่อมต่อกับอุปกรณ์ Modbus Master เท่านั้น เพราะว่าตัว Module เองเป็นแบบ Slave เราลองมาดูรูปแบบกันครับว่าภาพรวมของการเชื่อมต่อแบบเป็นระบบมีแบบไหนบ้าง

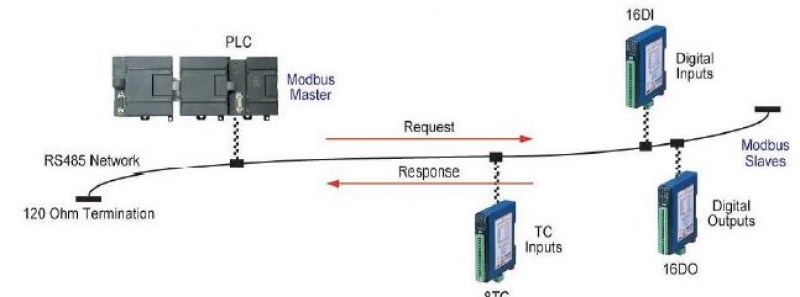

แบบนี้เป็นการเชื่อมต่อโดยใช้ PLC เป็น Master

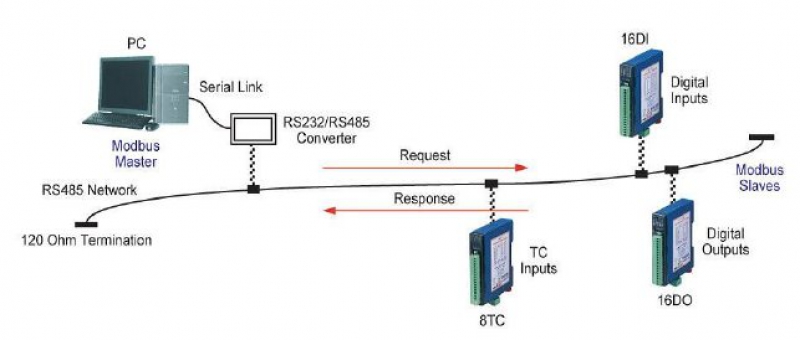

แบบนี้เป็นการเชื่อมต่อแบบมี Computerเป็น Master

เรามาดูขั้นตอนการเชื่อมต่ออย่างง่ายๆ ดีกว่าครับ ย้ำว่าง่ายจริงๆ ครับมีไม่กี่ขั้นตอน

• ขั้นตอนแรกต้องตั้ง Address ให้กับ Module ก่อนครับ วิธีการตั้งค่าจะมีให้ Diff Switch แล้วเลือก Address ดังรูป โดยสามารถตั้งได้ถึง 127 Module

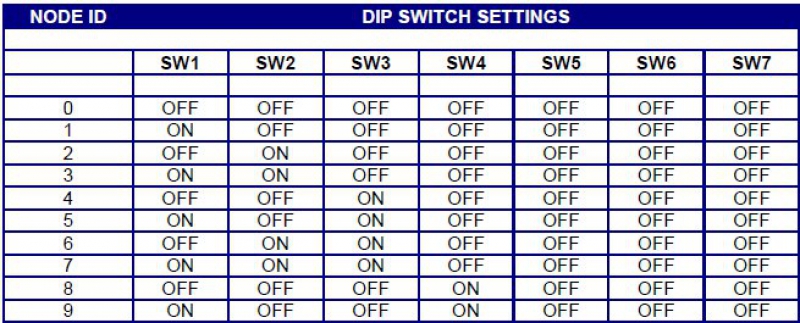

รูปการ Diff Switch ในตัวอย่างมีให้ดูแค่ 9 Node

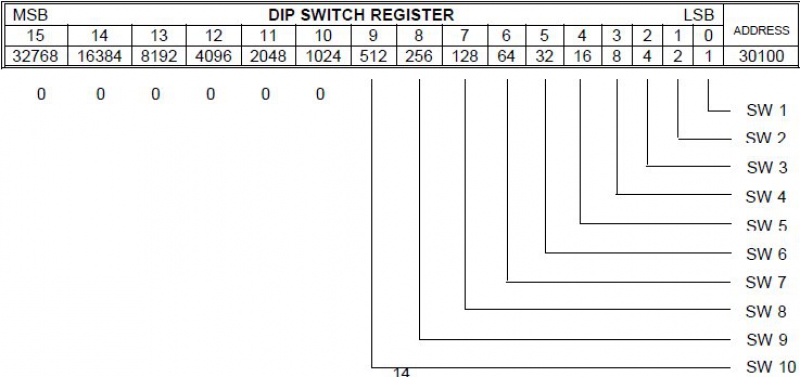

รูปการ Diff Switch ในกรณีที่มีเกิน 9 Node

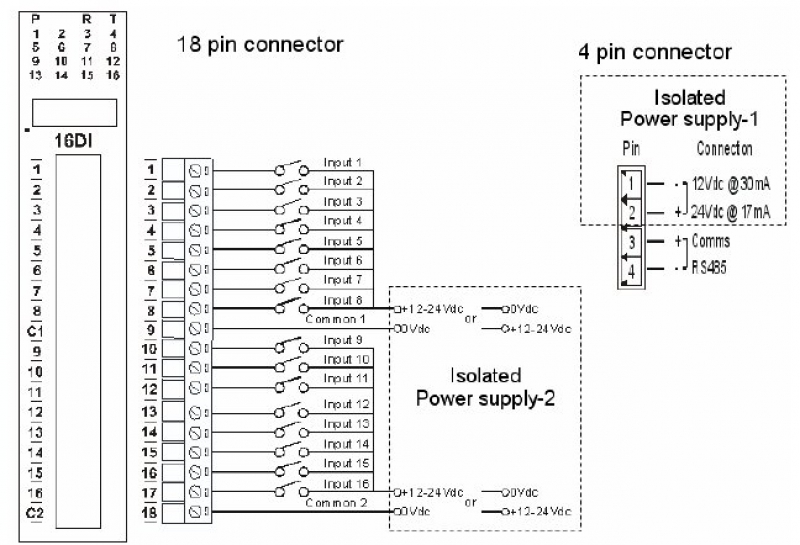

• ส่วน Diff Switch 10 ON จะเป็นการตั้งค่าการสื่อสารแบบ Defaultเชื่อมต่อสายไฟเลี้ยงให้เรียบร้อยในตัวอย่างจะเป็นการใช้ Module Digital Input

• ขั้นตอนสุดท้ายใช้ Address Register จำเพาะของแต่ละ Module เพื่อมาทำการเขียนใส่ใน Modbus Master

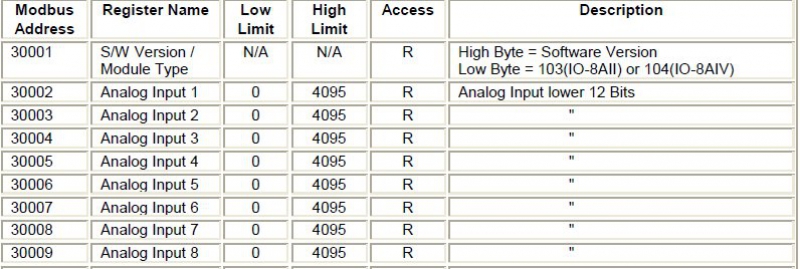

ในตัวอย่างจะเป็น Address Register ของ Analog Input โดยเป็น RTU เริ่มจาก 30002 - 30009

หวังว่าเป็นประโยชน์กับทุกท่านนะครับโดยการเชื่อมต่อที่เป็น Modbus RTU สารมารถเชื่อมต่อกับอุปกรณ์ได้หลายรูปแบบไม่ว่าจะเป็น PLC, HMI, SCADA หากท่านใดสงสัยเกี่ยวกับการเชื่อมต่อใช้งาน สามารถติดต่อสอบเข้ามาได้ครับ ยินดีให้คำแนะนำปรึกษาฟรีครับ
