ปัญหาการวัดสัญญาณ 4-20 mA !!

3 December 2021

เขียนโดย : นาย ธีรวัจน์ ดีหมัด
แผนก Technical

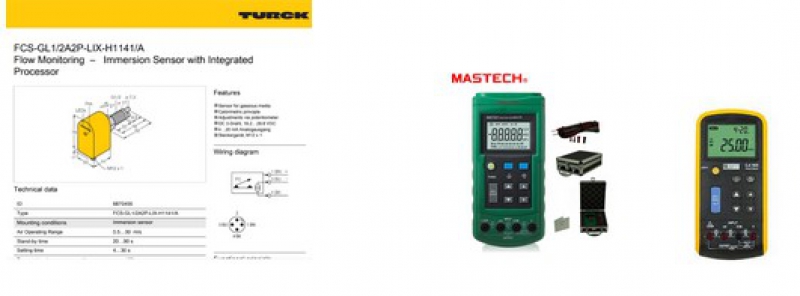

ปัจจุบันหากต้องการวัดสัญญาณ 4-20 mA มีมิเตอร์ที่ใช้วัดดังต่อไปนี้

(Sensor) FCS-GL1/2A2P-LIX-H1141/A

(Meter) MS7221

(Meter) CA1631

*มิเตอร์ข้างต้นมิเตอร์ที่ใช้วัด 4-20mA ตรงๆ ได้เลยมีดังนี้ MS7221 - CA1631

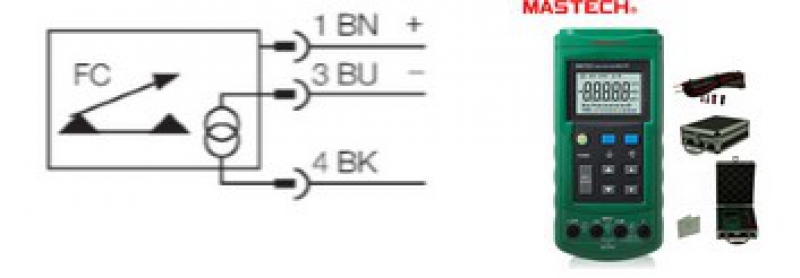

สามารถวัดตรงๆ ที่ขา BK เทียบกับ BU ตรงๆได้เลย แต่ถ้าหากเราไม่มีมิเตอร์ที่กล่าวมาข้างต้นอาจจะไม่สามารถวัดได้ ทั้งนี้เราจะยกตัวอย่างมิเตอร์ที่วัด 4-20mA ตรงๆไม่ได้ นะครับ เช่น MS8253D ดังรูป

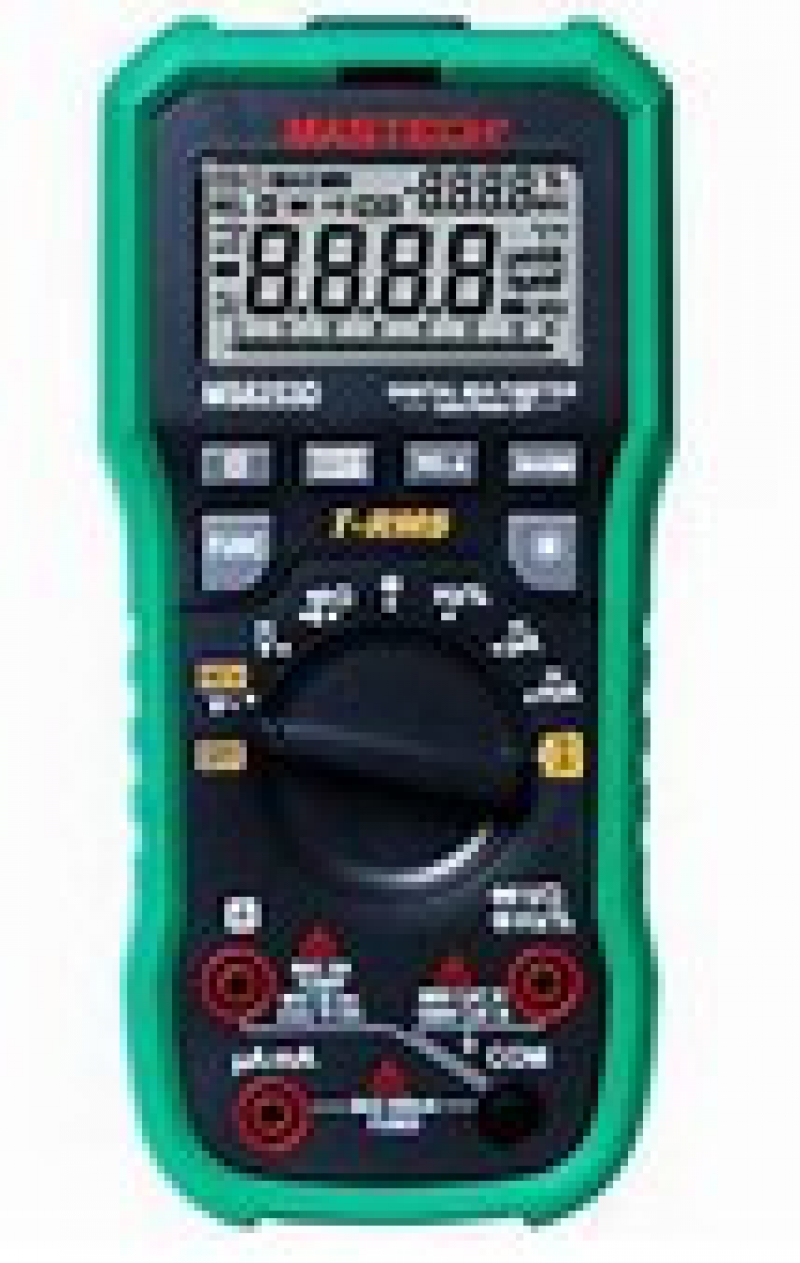

MS8253D

ถ้าเป็นรุ่นนี้ไม่สามารถวัดแบบ MS7221 – CA1631 ได้ ดังนั้นวิธีการที่จะรู้ได้ว่าสัญญาณกระแสที่ออกมาคือเท่าไร ให้นำ Resistor 250 โอห์มมาต่อเข้ากับวงจร

*ทั้งนี้ ใช้ Resistor กี่โอมห์มก็ได้ แล้วเราก็คำนวณกลับหากระแสครับ

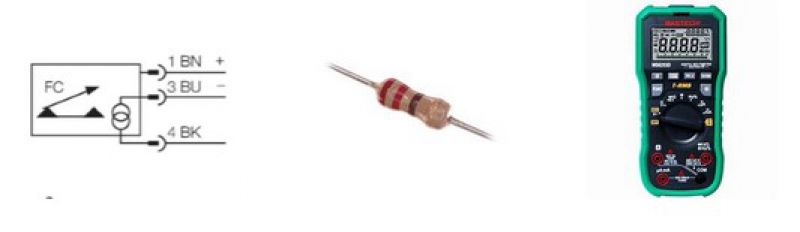

วิธีการต่อวัด

ต่อดังนี้ ใช้ R ต่อ ค่อม BU กับ BK จากนั้น ใช้ มิเตอร์ วัดที่ BU กับ BK โดยวัดแรงดัน VDC กรณี วัดแรงดันได้ 2.5VDC จากกฎของโอห์ม ให้ นำแรงดันที่วัดได้ หารด้วยความต้านทาน คือ 2.5/250=10mA ดังนั้นกระแสที่วัดได้ คือ 10 mA
