โซลิดสเตตรีเลย์ 2 เฟสเป็นอย่างไร ต่อใช้งานยังไงนะ

โซลิดสเตตรีเลย์ 2 เฟสเป็นอย่างไร ต่อใช้งานยังไงนะ

18 August 2022



เขียนโดย : ปัญญา พละกลาง
Product Manager


สวัสดีครับทุกท่านวันนี้ขอนำเสนอเกี่ยวกับ โซลิดสเตตรีเลย์ (Solid State Relay)ที่ใช้งาน แบบ 2 เฟส กันนะครับ จากที่ผ่านมาหลายท่านนิยมใช้งาน SSR แบบ 1 เฟส เช่น RS1A-Series และ 3 เฟส เช่น RZ3A-Series กัน เนื่องจากเหมาะสมกับหน้างาน แต่เรียนรู้ไว้ก็ดีครับว่า 2 เฟสนั้นถ้าเราประยุกต์ใช้งานได้ก็ประหยัดเงินในกระเป๋าไปได้ไม่น้อยเลยทีเดียว ซึ่งมีลักษณะของแต่ละรุ่นตามด้านล่าง ดังนี้

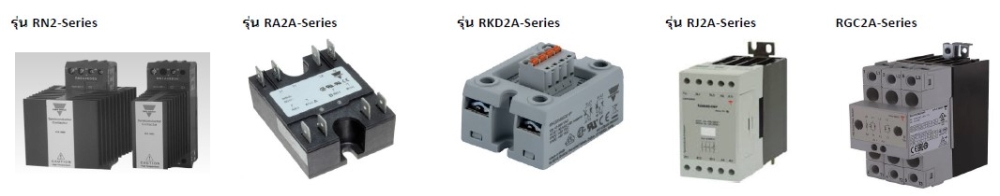

รูปที่ 1 : ลักษณะ SSR แบบ 2 เฟส แต่ละตัว แตกต่างกัน


เมื่อเราได้ทราบเกี่ยวกับ SSR แบบ 2 เฟส แต่ละรูปแบบแล้ว เราจะต่อใช้งานกันอย่างไร จริงๆ ก็ต่อใช้งานแบบ 3 เฟสได้เลยไม่มีอะไรยุ่งยาก เพียงแต่ว่าการควบคุมนั้นจะหายไป1 เฟส เพราะว่าภายในจะมี SCRควบคุมเพียง 2 เฟส อีกเฟสที่เหลือ จะต่อตรงๆ ถ้าใช้งานกับฮีตเตอร์ 3 เฟส R ,S,T เพื่อให้เร่งหรี่ก็สามารถ ทำให้ร้อนได้ทั้ง 3เฟส เพราะสุดท้ายก็จะมาเทียบเฟสครบ Loop กัน ดังรูปที่ 2 นั่นเอง ช่วยให้ประหยัดเงินท่านได้ครับ

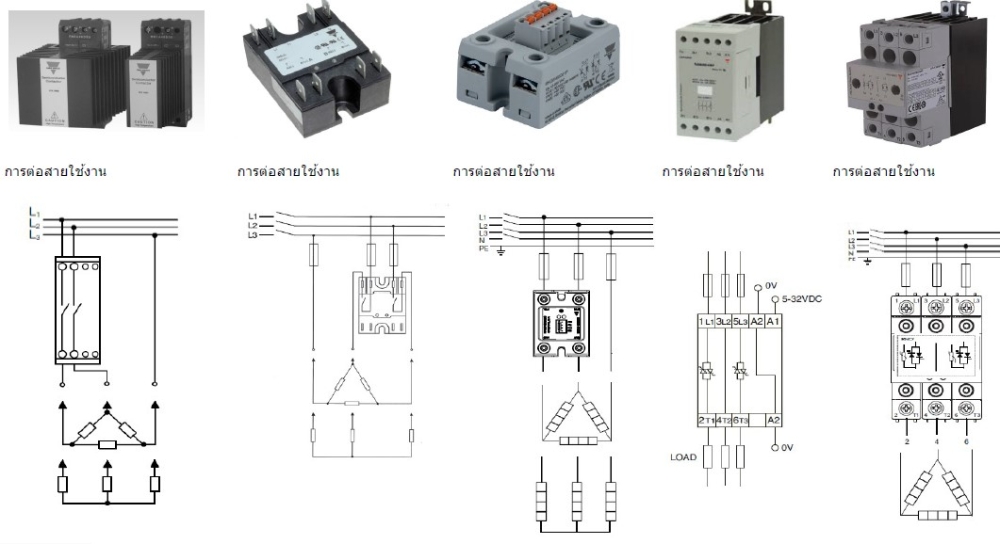

รูปที่ 2: การต่อใช้งาน SSR แบบ 2 เฟส

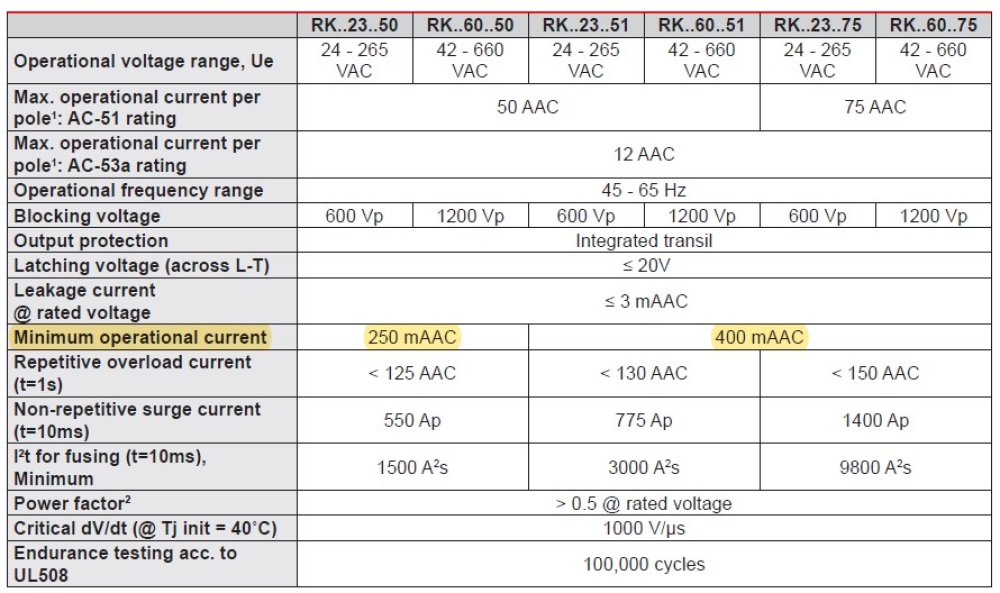

อยากขอเพิ่มเติมอีกอย่างที่สำคัญ การดู Specification ว่ากระแสต่ำสุด 250mAAC, 400mAAC ที่ SSR จะยังทำงานได้นั้นเป็นอย่างไร ดังรูปในตารางด้านล่าง
ทั้งนี้แล้วก็ขั้นอยู่กับรุ่นแลขนาด ยี่ห้อนะครับ ตลอดจนยังต้องรู้ว่ากระแสรั่วไหล Leakage Current คือ 3mAAC อีกด้วย


สรุปข้อดี คือ

1. ได้รู้เกี่ยวกับการต่อใช้งาน SSR แบบ 2 เฟส
2. ได้รู้เกี่ยวกับการ ลักษณะของ SSR แต่ละรุ่น แตกต่างกัน
3. รู้จักกระแสรั่วไหลของ SSR
