การนำ Proximity Sensor ,Photo Sensor ไปต่อใช้งาน

การนำ Proximity Sensor ,Photo Sensor ไปต่อใช้งาน

16 September 2022



เขียนโดย ชาญชัย เรียนแจ้ง
Product manager




สวัสดีครับทุกท่าน วันนี้จะมานำเสนอเกี่ยวกับการนำเซนเซอร์ เช่น Proximity Sensor ,Photo Sensor ไปต่อใช้งานกัน ทุกท่านคงทราบดีกันอยู่แล้วการเลือกสถานะ NPN หรือ PNP จะขึ้นอยู่กับตัวรับสัญญาณซึ่งอาจจะเป็น Counter หรือตัวคอนโทรลเลอร์ต่างๆตามแต่ลูกค้าใช้งาน แล้วการต่อสายเซนเซอร์ร่วมกับ Relay เพื่อเปลี่ยนสถานะจากที่เป็น Transistor ให้เป็นแบบ NO/NC จะต่ออย่างไร มีคำตอบให้ครับ

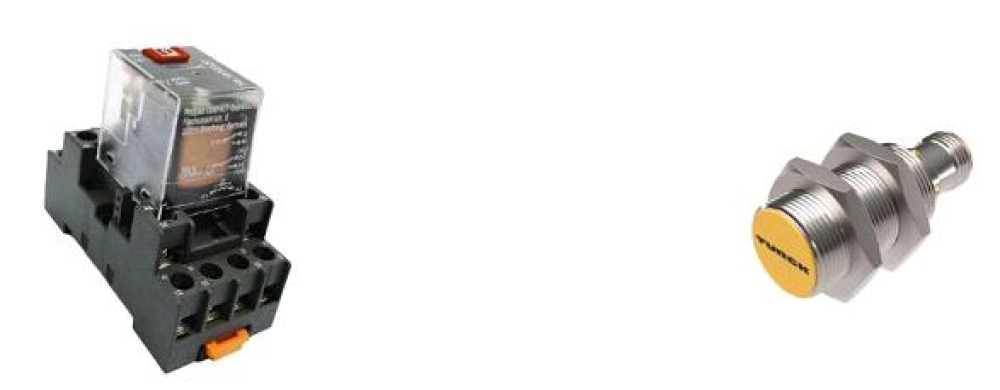

Relay มีหลายประเภท เช่น Current relay ,Voltage relay ,Power relay เป็นต้น เราจะมารู้จัก Relay ที่ใช้กันทั่วไปที่เห็นกันบ่อย คือ Control relay ไฟเลี้ยงตั้งแต่ 24 VDC,220 VAC ยกตัวอย่างการต่อ Relay กับ Sensor รุ่นที่นำเสนอครับ

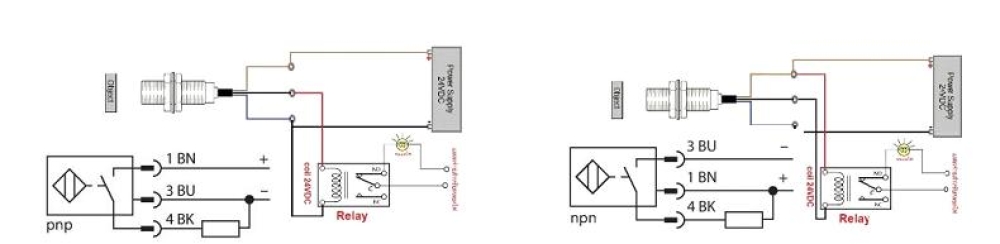

วิธีการต่อ

ทั้ง 2 รูปนี้ ใช้ Sensor แบบ PNP/NPN, NO Contact เมื่อมีการจ่ายไฟฟ้าเข้าสู่การทำงาน Sensor ตรวจจับวัตถุได้จะทำให้หลอดไฟด้าน Output relay ทำงาน เมื่อนำวัตถุออกจาก Sensor จะทำให้ หลอดไฟด้าน Output relay ดับ ถ้าหาก Sensor แบบ PNP/NPN, NC Contact เมื่อมีการจ่ายไฟฟ้าเข้าสู่การทำงาน Sensor ไม่ได้ตรวจจับวัตถุจะทำให้หลอดไฟด้าน Output relay ทำงาน เมื่อ Sensor จับวัตถุได้จะทำให้หลอดไฟดับ

ข้อดีของการต่อผ่าน Relay
- เพื่อป้องกันการเสียหายกับ อุปกรณ์ที่มีราคาสูงหรือสำคัญต่อระบบการทำงาน
- ทำเป็นสัญญาณ Feedback เช็คการส่งสัญญาณมาที่อุปกรณ์
- ลดภาระการทำงานการส่งสัญญาณ แบบ Non continue ที่อุปกรณ์รับ Output

ซึ่งหากพิจารณาจากข้อดีแล้ว ข้อด้อยที่พบคือการต้องเพิ่มอุปกรณ์ เราก็สามารถเข้าใจได้ว่ายังคุ้มกับการนำใช้งานครับ
