DUPLINE คือ ระบบส่งสัญญาณ 2 สาย เป็นวิธีการรับ-ส่งสัญญาณหลาย ๆ สัญญาณในช่วงเวลาเดียวกัน ได้ทั้งสัญญาณที่เป็นดิจิตอลและอนาล็อก โดยใช้สัญญาณร่วมกันเพียง 2 สาย อีกทั้งยังสามารถต่อใช้งานร่วมกับคอมพิวเตอร์ ปริ้นเตอร์ และ PLC ได้ ซึ่งระบบอาจมีชื่อเรียกแตกต่างกันออกไป เช่น FILED BUS, MULTIPLEX DATA TRANSMISSION ,REMOTE CONTROL SYSTEM เป็นต้น

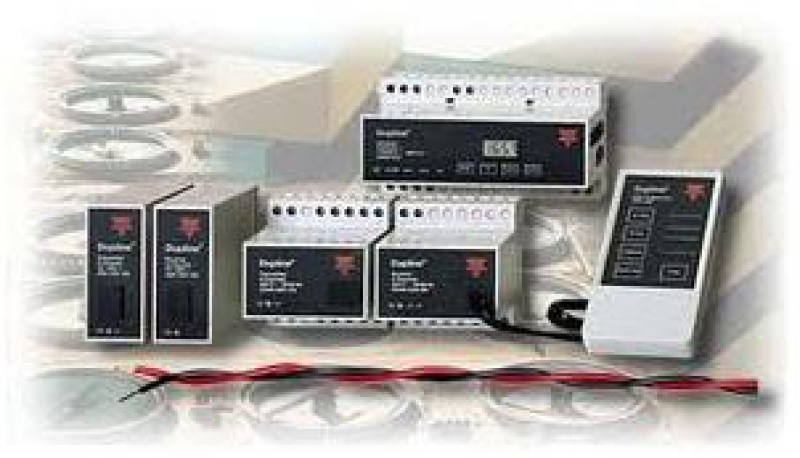

ระบบ Dupline ประกอบด้วย 3 ส่วนคือ

1. ตัวกำเนิดสัญญาณ พัลส์ ( Generator)

2. ตัวส่งสัญญาณ (Transceiver)

3. ตัวรับสัญญาณ (Receiver)

ข้อพิจารณาในการติดตั้ง

• ปัญหาส่วนใหญ่ที่เกิดขึ้นในระบบของ Dupline เกิดจากการเลือกใช้สายที่ไม่เหมาะสม
• แยกสาย 2-wire ออกจากสายไฟฟ้ากำลังหรือสายที่ต่อกับอุปกรณ์ที่มีความเหนี่ยวนำสูง
• ในสภาวะที่มีสัญญาณรบกวนให้ใช้สายซิลต์

เทคนิคและวิธีการแก้ไขปัญหาเบื้องต้น

ทุกท่านคงพอทราบดีอยู่แล้วว่าระบบ 2-wire สามารถส่งสัญญาณได้ไกลสุด 10 Km เลยทีเดียวแต่ในความเป็นจริงแล้ว การส่งสัญญาณของระบบนั้นขึ้นอยู่กับปัจจัยหลาย ๆ อย่างมาประกอบกัน เช่นระยะทาง การเลือกชนิดของสายส่งสัญญาณ ขนาดของสายส่งสัญญาณ หรือแม้แต่จำนวนช่องสัญญาณที่มีมากหรือน้อย โดยรวมแล้วมีความสัมพันธ์กันทั้งหมด ถ้าเลือกอย่างใดอย่างหนึ่งที่ไม่เหมาะสมจะทำให้เกิดปัญหาขึ้นในระบบได้

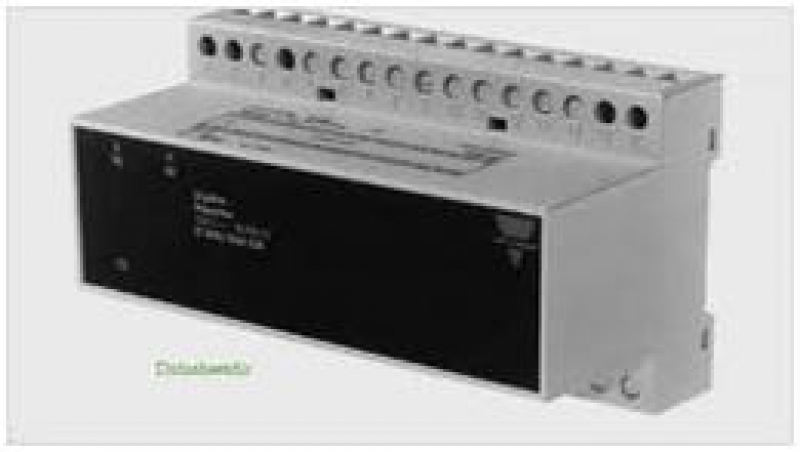

วิธีแก้ปัญหาคือเราจำเป็นต้องมี ตัวขยายสัญญาณ ( Repeater ) เพื่อช่วยเพิ่มสัญญาณในระบบขึ้นมา โดยทั่วไปแรงดันที่จ่ายให้สัญญาณนั้นจะอยู่ที่ 8.2 Vdc ช่วงของแรงดันที่สามารถทำงานในระบบนั้นต้องไม่ต่ำกว่า 50% ของแรงดันทั้งหมดประมาณ 4 Vdc ถ้าต่ำกว่านี้ระบบจะไม่สามารถทำงานได้

หมายเหตุ ควรติดตั้งไว้ให้อยู่ระหว่างกึ่งกลางของระยะทาง หรือติดไว้ใกล้ ๆ กับตัว Receiver

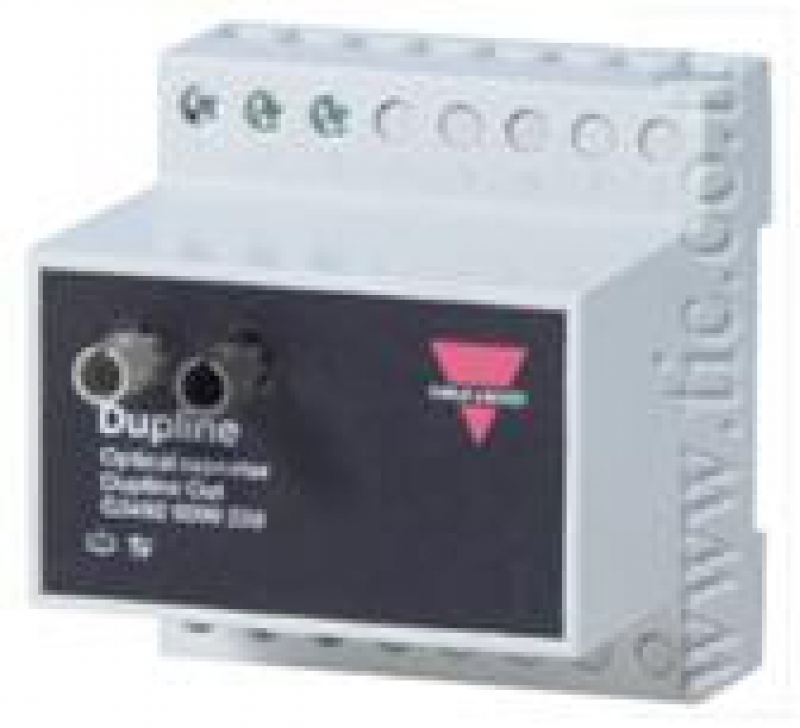

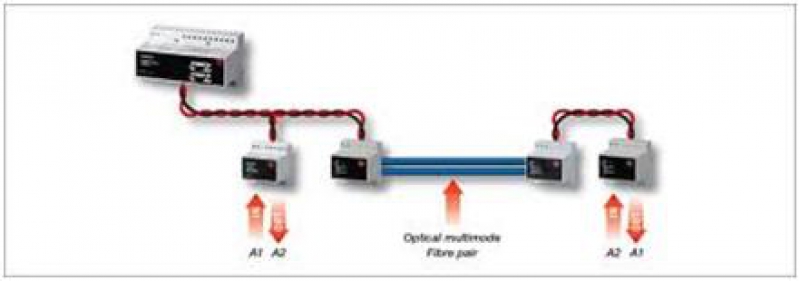

ถ้าเกิดคำถามว่า ต้องการที่จะติดตั้งระบบส่งสัญญาณมีระยะทางไกลกว่า 10 Km ล่ะทำไง งงล่ะซิ อาจนึกว่าทำไม่ได้ แต่จริงๆแล้วสามารถทำได้ครับโดยการใช้ตัวแปลงสัญญาณรับ-ส่งที่เรียก Optical converter แปลงสัญญาณ โดยแปลงจากสัญญาณไฟฟ้าเป็นสัญญาณ optical fiber เชื่อมต่อแบบ optical multimode หรือเรียกว่าสายใยแก้วนำแสงนั่นเอง

หมายเหตุ ติดตั้งระหว่างตัว Transceiver และ Receiver
