หลักการทำงานของ CAPACITIVE PROXIMITY SENSOR เซ็นเซอร์ตรวจจับชนิดเก็บประจุ

หลักการทำงานของ CAPACITIVE PROXIMITY SENSOR เซ็นเซอร์ตรวจจับชนิดเก็บประจุ

25 July 2023

เขียนโดย : จิระศักดิ์ จันทร์แก้ว
ฝ่ายขายธนบุรี

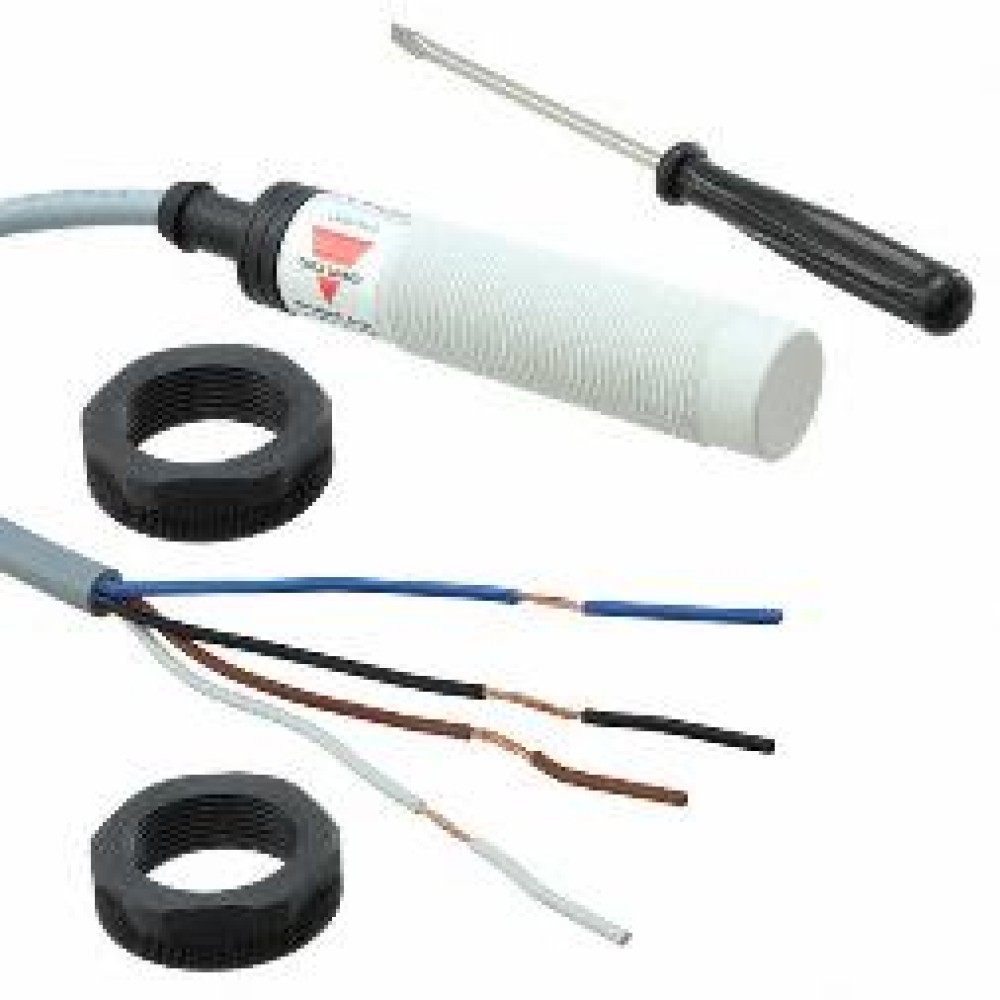

สวัสดีครับทุกท่าน วันนี้ผมจะมาแนะนำหลักการทำงานของ Capacity Proximity Sensor ซึ่งเป็นเซนเซอร์อีกชนิดหนึ่งที่ใช้สำหรับตรวจจับวัตถุโดยไม่ต้องสัมผัส ใช้ตรวจจับวัตถุได้ทุกชนิดทั้งที่เป็นโลหะและอโลหะ เช่น แก้ว น้ำ ไม้ พลาสติก กระดาษ และอื่นๆ โดยความสามารถในการตรวจจับขึ้นอยู่กับค่าคงที่ไดอิเล็กตริกของวัตถุ พร็อกซิมิตี้เซนเซอร์ชนิดเก็บประจุมีลักษณะรูปร่าง และโครงสร้างคล้ายกับพร็อกซิมิตี้เซนเซอร์ชนิดเหนี่ยวนำ แต่ใช้หลักการทำงานที่แตกต่างกัน

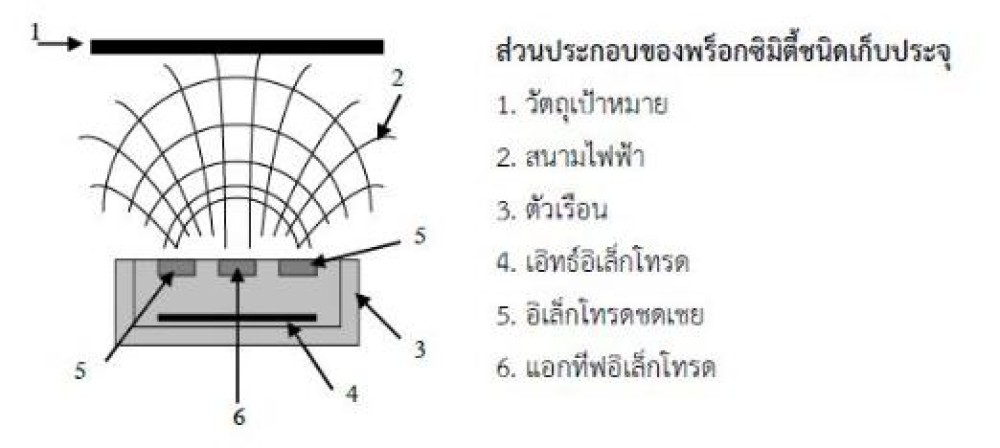

Capacity Proximity Sensor ทำงานโดยอาศัยหลักการเปลี่ยนแปลงค่าความจุ เมื่อวัตถุเป้าหมายเคลื่อนที่เข้ามาใกล้สนามไฟฟ้าที่กำเนิดโดยแอกทีฟอิเล็กโทรดและเอิทธ์อิเล็กโทรด การเปลี่ยนแปลงดังกล่าวขึ้นอยู่ กับระยะทางระหว่างหน้าพร็อกซิมิตี้และวัตถุเป้าหมาย ขนาดและรูปร่างของวัตถุ และชนิดของวัตถุเป้าหมาย เมื่อค่าความจุเปลี่ยนแปลงจนถึงค่า ๆ หนึ่ง ซึ่งเท่ากับค่าความต้านทานที่ปรับไว้ในตอนเริ่มต้น จะส่งผลให้เกิดการออสซิลเลทสัญญาณขึ้นและส่งต่อให้เอาต์พุตทำงาน เรียกสภาวะที่เกิดขึ้นนี้ว่า อาร์-ซี รีโซแนนซ์ ส่วนประกอบและการทำงานของพร็อกซิมิตี้เซนเซอร์ชนิดเก็บประจุแสดงดังรูป



สำหรับการตรวจจับวัตถุของ Proximity Sensorมีลักษณะในการตรวจจับด้วยกัน 2 แบบ คือ

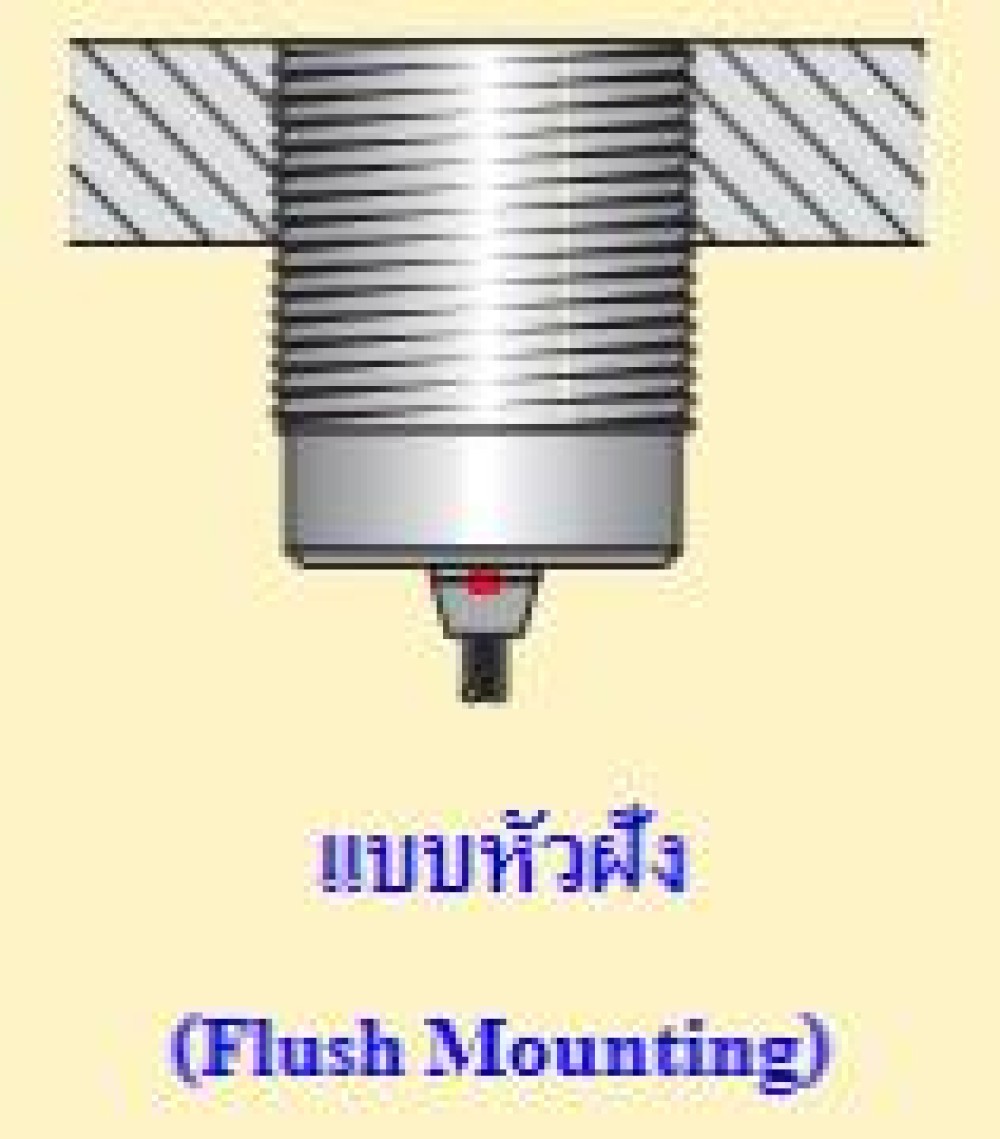

1.แบบหัวฝัง (Flush Mounting) เป็นลักษณะการติดตั้งแบบฝัง คือ ด้านข้างของ Proximity จะไม่มีการตรวจจับวัตถุ สนามแม่เหล็กจะออกเฉพาะด้านหน้าสำหรับตรวจจับวัตถุเคลื่อนผ่านในระยะการตรวจจับทางด้านหน้าเท่านั้น


ข้อดีของแบบนี้ก็คือ สามารถติดตั้ง Proximity ไว้ใกล้ ๆ กันได้ โดยไม่เกิดสนามแม่เหล็กรบกวน

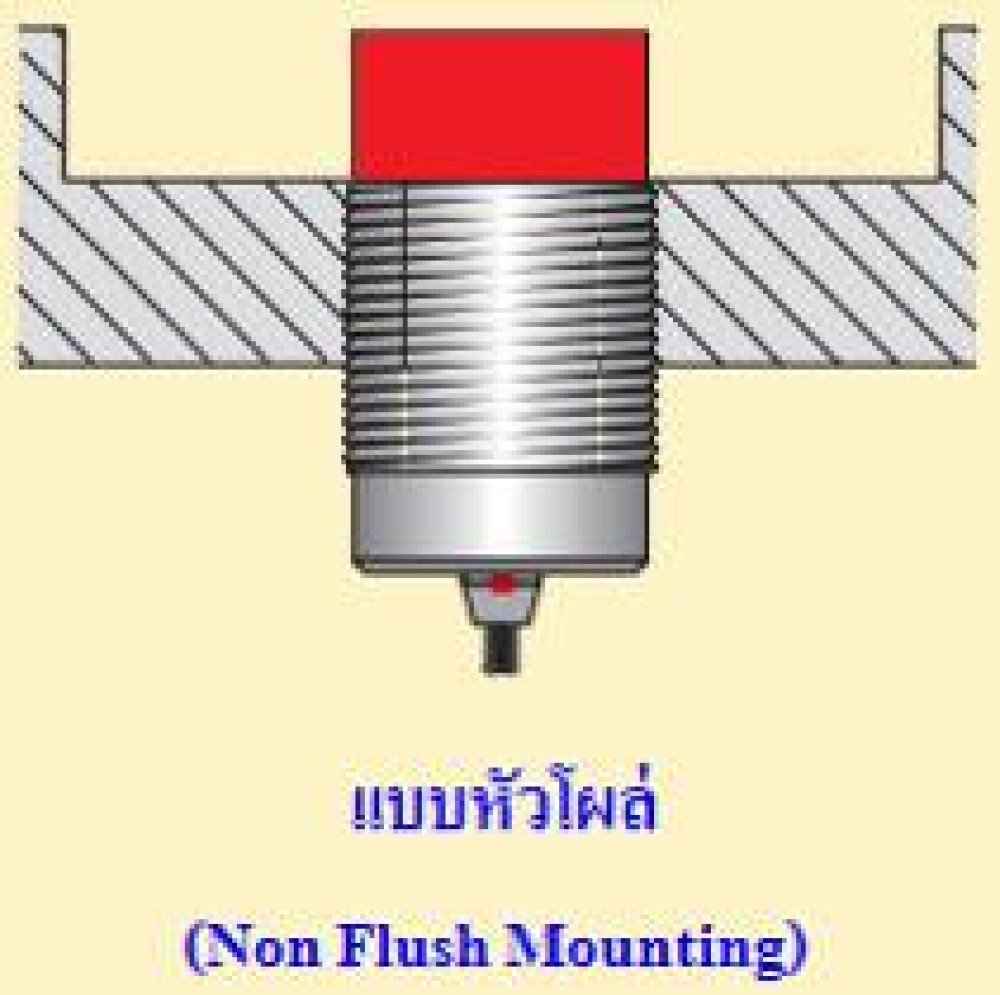

2.แบบหัวโผล่ (Non Flush Mounting) เป็นลักษณะการติดตั้งแบบไม่ฝัง คือ ผิวหน้าการตรวจจับของ Proximity จะยื่นออกมา สนามแม่เหล็กจะออกทั้งทางด้านหน้าและด้านข้างของผิวหน้าการ ตรวจจับจึงไม่สามารถติดฝังได้ เพราะจะจับวัตถุด้านข้างตลอดเวลา


ข้อดีของแบบนี้ก็คือ สามารถตรวจจับวัตถุทั้งทางด้านหน้าและทางด้านข้างได้
