Thermocouple แต่ละ Type ใช้โลหะชนิดไหนมาทำกันบ้าง ?

Thermocouple แต่ละ Type ใช้โลหะชนิดไหนมาทำกันบ้าง ?

6 February 2024

เรียบเรียงโดย : ปรียานุช ดาวลอย
ฝ่ายขายสำนักงานใหญ่



สวัสดีค่ะทุกท่านการเลือกใช้โลหะแต่ละชนิดมาทำ Thermocouple จะให้คุณสมบัติและค่าแรงดันไฟฟ้าที่ต่างกัน เพื่อให้เหมาะกับการใช้งานที่หลากหลาย และแตกต่างกันไปตามความต้องการของผู้ใช้งาน

โดยสามารถแบ่งกลุ่มชนิดของโลหะที่นำมาทำ Thermocouple ได้ 3 กลุ่มใหญ่ๆ คือ
1. Nickel Alloy นำมาใช้ทําเทอร์โมคัปเปิล เช่น Type E, J, K, M, N, T
2. Platinum/Rhodium Alloy นำมาใช้ทําเทอร์โมคัปเปิล เช่น Type B, R, S
3. Tungsten/Rhenium Alloy นำมาใช้ทําเทอร์โมคัปเปิล เช่น Type C, D, G

ซึ่งในแต่ละกลุ่มของชนิดโลหะที่นำมาทำ สามารถแยกเป็น Type และแบ่งการทำงานได้ดังนี้

1. Nickel alloy thermocouples

1) Type E มีส่วนประกอบของวัสดุ chromel - constantan เหมาะสำหรับงานวัดอุณหภูมิด้านต่ำๆ มีย่านการวัดอยู่ที่ -50°C ถึง +740°C และย่านแคบที่สุดอยู่ที่ -110°C ถึง +140°C

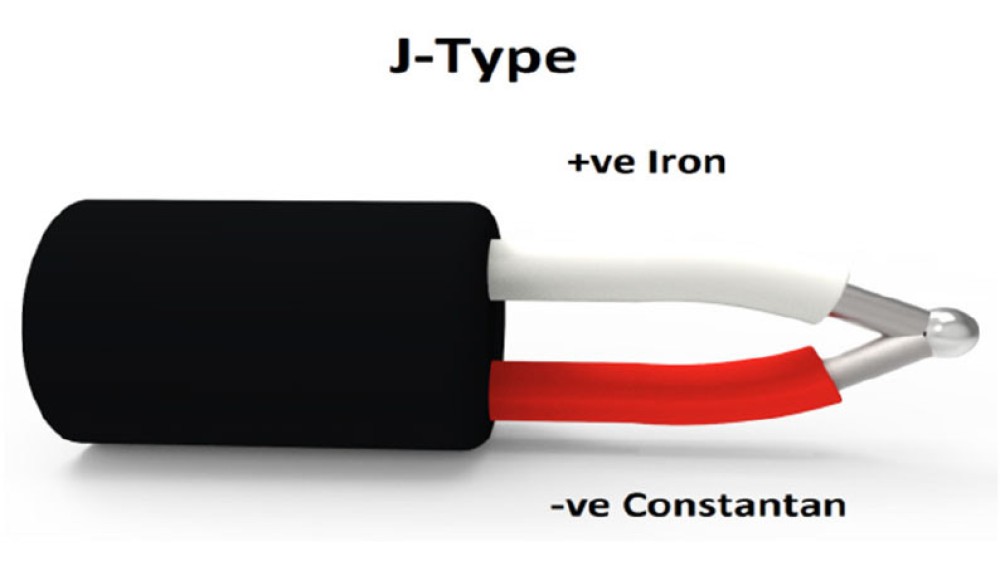

2) Type J มีส่วนประกอบของวัสดุ iron - constantan เหมาะสำหรับงานวัดอุณหภูมิด้านกลางๆ มีย่านการวัดอยู่ที่ -40°C ถึง +750°C

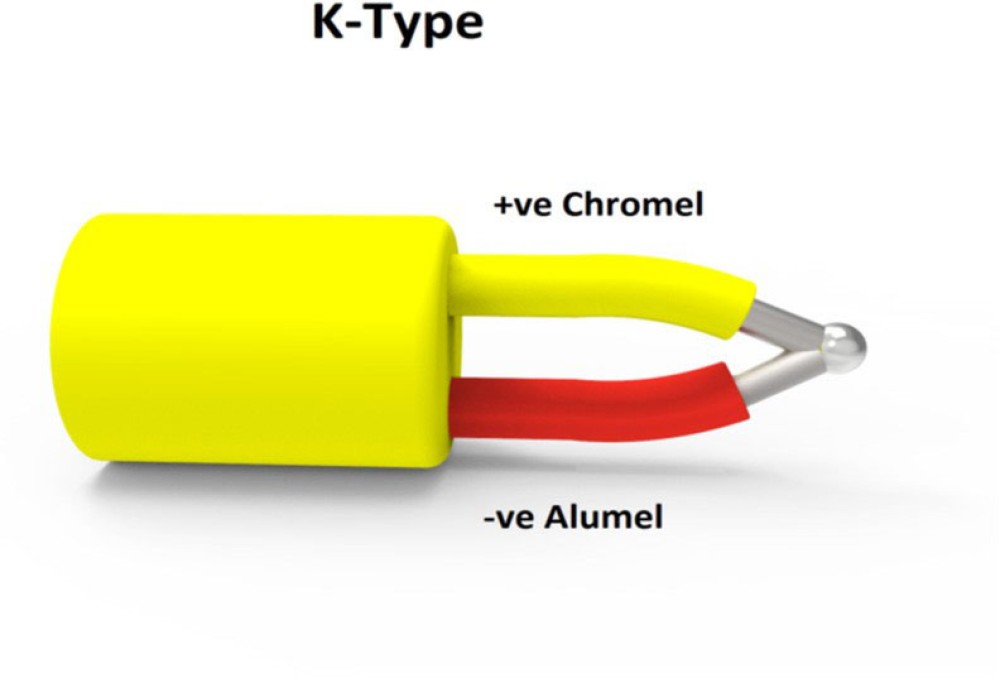

3) Type K ทำจากส่วนประกอบของวัสดุ Chromel - Alumel เหมาะสำหรับงานวัดอุณหภูมิด้านกลางๆ ถึงสูง มีย่านการวัดอยู่ที่ -200°C ถึง +1350°C
4) Type M ทำจากส่วนประกอบของวัสดุ Ni/Mo 82%/18% – Ni/Co 99.2%/0.8% เหมาะสำหรับ งานวัดอุณหภูมิและควบคุมอุณหภูมิในเตาเผาแบบสุญญากาศ ไม่ทนต่อการเกิดออกซิเดชัน ซึ่งอุณหภูมิ สูงสุดที่สามารถใช้ได้อยู่ที่ 1400°C
5) Type N ทำจากส่วนประกอบของวัสดุ Nicrosil - Nisil เหมาะสำหรับงานวัดอุณหภูมิด้านกลางๆ มีย่านการวัดอยู่ที่ -270°C ถึง +1300°C ทนต่อการเกิดออกซิเดชัน

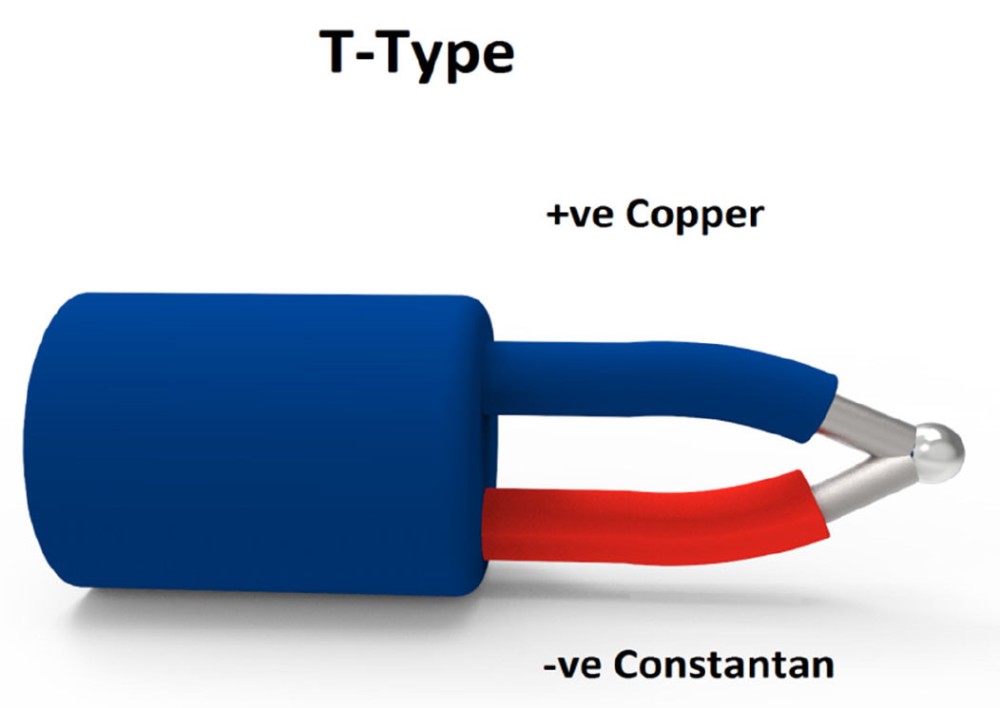

6) Type T ทําจากส่วนประกอบของวัสดุ Copper - constantan มีส่วนผสมของทองแดง นำความร้อนได้ดี เหมาะสำหรับงานวัดอุณหภูมิด้านต่ำ มีย่านการวัดอยู่ที่ -200°C ถึง +350°C



2. Platinum/Rhodium alloy thermocouples

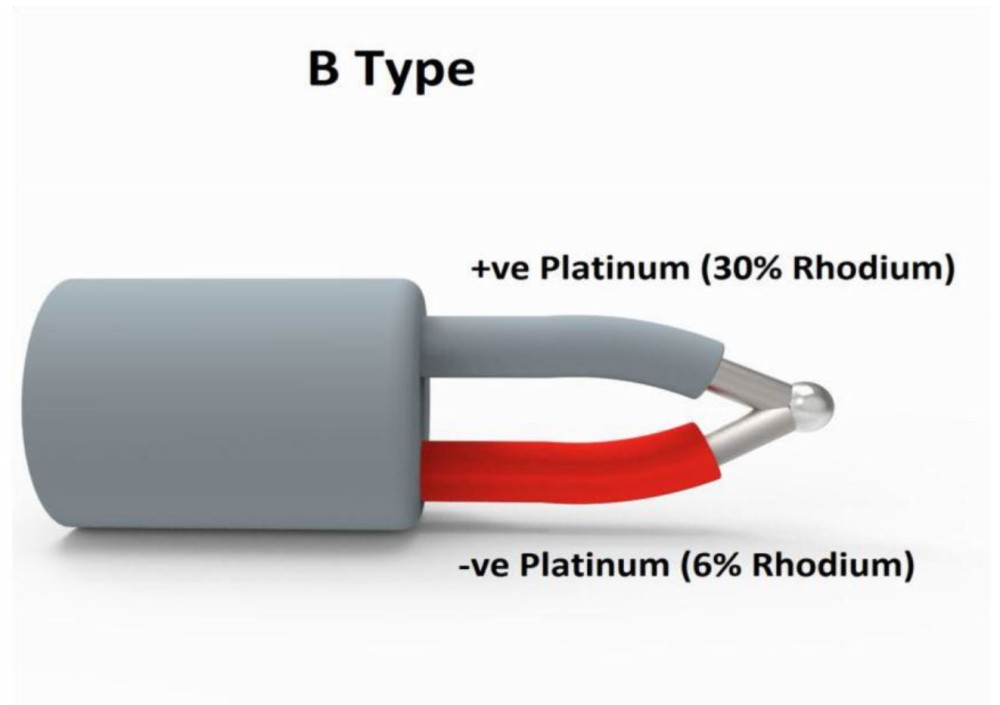

1) Type B มีส่วนประกอบของวัสดุ Pt/Rh 70%/30% - Pt/Rh 94%/6% เหมาะสำหรับงานวัด อุณหภูมิด้านสูง โดยวัดอุณหภูมิสูงสุดอยู่ที่ 1800°C และเริ่มวัดอุณหภูมิได้ตั้งแต่ 50°C
2) Type R มีส่วนประกอบของวัสดุ Pt/Rh 87%/13% - Pt เหมาะสำหรับงานวัดอุณหภูมิด้านสูง โดยวัดอุณหภูมิสูงสุดอยู่ที่ 1600°C
3) Type S มีส่วนประกอบของวัสดุ Pt/Rh 90%/10% - Pt เหมาะสำหรับงานวัดอุณหภูมิด้านสูง โดยวัดอุณหภูมิสูงสุดที่ 1600°C ความละเอียดสูงอยู่ที่ 630-1064°C



3. Tungsten/Rhenium alloy thermocouples

1) Type C มีส่วนประกอบของวัสดุ W/Re 95%/5% - W/Re 74%/26%
2) Type D มีส่วนประกอบของวัสดุ W/Re 97%/3% - W/Re 75%/25%
3) Type G มีส่วนประกอบของวัสดุ พ - W/Re 74%/26% Type C, D, G สามารถใช้งานที่อุณหภูมิสูงถึง 2315°C และสามารถเพิ่มย่านวัดได้ถึง 2760°C ภายใต้บรรยากาศของก๊าซเฉื่อย
