โมดูลอินพุต Analoge AI ของ PLC LOGO!8 มีกี่แบบ

โมดูลอินพุต Analoge AI ของ PLC LOGO!8 มีกี่แบบ

18 March 2024

เขียนโดย : ราตรี คำภากุม
ฝ่ายขายสาขาชลบุรี




สวัสดีค่ะทุกท่าน เมื่อเราใช้งาน PLC LOGO!8 และต้องการต่อโมดูลอินพุต Analoge AI มาใช้งานต้องรู้อะไรบ้าง โมดูลอินพุต Analoge AI 1 ตัว สามารถรับอินพุตได้ 2 ช่อง สามารถรับอินพุต กระแส 4-20mA กับ แรงดัน 0-10Vdcโดยการเลือกต่อใช้งานได้อย่างใดอย่างหนึ่งเท่านั้น

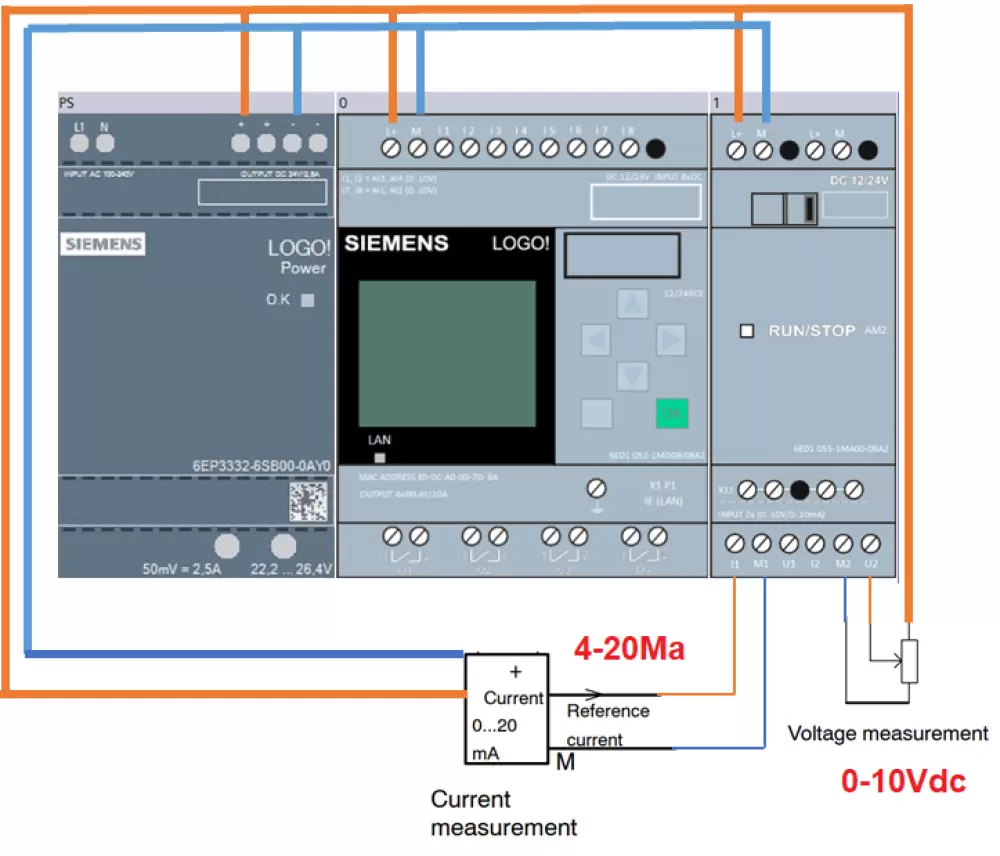

สามารถต่อสายได้ตามรูปด้านล่าง



ซึ่งจะเห็นได้ว่าจะมีเทอร์มินอล แยกการต่อระหว่าง กระแสและแรงดันอย่างชัดเจน คือ
หากต้องการต่อกระแสเข้าเทอร์มินอล ช่องอินพุตที่ 1 ก็ให้ต่อเข้าที่ขา I1 กับ M1 ตามรูป
หากต้องการต่อแรงดันเข้าเทอร์มินอล ช่องอินพุตที่ 2 ก็ให้ต่อเข้าที่ขา U2 กับ M2 ตามรูป

จะกำหนดให้ I1 หรือ I2 เป็นอินพุตกระแสที่ต้องการต่อ(ไฟบวก) รับอินพุต 4-20 mA
จะกำหนดให้ U1 หรือ U2 เป็นอินพุตแรงดันที่ต้องการต่อ (รับแรงดัน 0-10Vdc)
ส่วนสัญลัษณ์ M1 กับ M2 ให้ต่อเข้ากับ ไฟลบ(0V)
