มาทำความรู้จักกับสัญลักษณ์ตำแหน่งของวาล์ว

มาทำความรู้จักกับสัญลักษณ์ตำแหน่งของวาล์ว

16 September 2015

เรียบเรียบโดย : Product Manager ASCO


สวัสดีค่ะ ทุกท่านคงรู้จักสินค้าประเภทโซลินอย์ดวาล์วกันมาบ้างแล้วแต่บางคนอาจจะเคยได้ยินคำว่า “วาล์ว 2/2, วาล์ว 3/2” แล้วอาจจะงงอยู่ว่ามันมีความหายยังไง และมีผลต่อการใช้งานอย่างไร วันนี้เราจะมาทำความรู้จักกับสัญลักษณ์ตำแหน่งของวาล์วเหล่านี้กัน ซึ่งอ้างอิงตามมาตฐาน : ISO 1219

ฟังชั่นการทำงานของวาล์วจะประกอบด้วยตัวเลข 2 ตัว (เช่น 2/2, 3/2, etc.)

- ซึ่งตัวเลขตัวแรกบอกถึงจำนวนทางเข้าออกของวาล์ว- ตัวเลขตัวที่สอง บอกถึงจำนวนตำแหน่งของวาล์ว
รูปแบบคำเรียกสัญลักษณ์ของวาล์ว มีดังนี้
2/2 = 2 ports – 2 positions
3/2 = 3 ports – 2 positions
4/2 = 4 ports – 2 positions
5/2 = 5 ports – 2 positions
5/3 = 5 ports – 3 positions


รูปสัญลักษณ์ของวาล์วจะบอกเรา 3 อย่าง คือ

1.
สัญลักษณ์ตำแหน่งของวาล์วแสดงด้วยสี่เหลี่ยม
สี่เหลี่ยมด้านขวา แสดงถึงตำแหน่งปกติของวาล์ว และ สี่เหลี่ยมด้านซ้าย แสดงถึงตำแหน่งการทำงาน

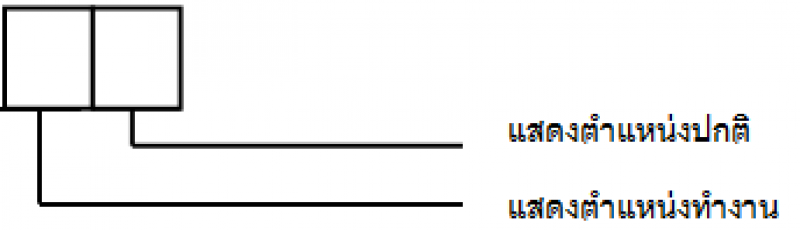

# สัญลักษณ์ตำแหน่งของวาล์วแสดงด้วยสี่เหลี่ยม 2 รูป แสดงความหมายว่า “เป็นวาล์ว 2 ตำแหน่ง”

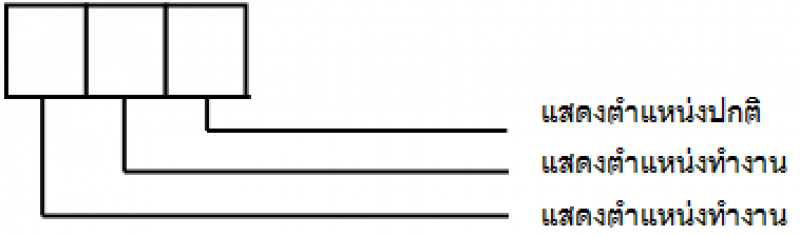

# สัญลักษณ์ตำแหน่งของวาล์วแสดงด้วยสี่เหลี่ยม 3 รูป แสดงความหมายว่า “เป็นวาล์ว 3 ตำแหน่ง”



2. สัญลักษณ์การไหลของของไหลแสดงด้วยรูปภาพที่อยู่ข้างใน

ลูกศร  ที่อยู่ในสี่เหลี่ยม แสดงถึงทิศทางการไหลของของไหล
 แสดงถึง ทิศทางการไหลทางเดียว ท่อทางภายในวาล์วมีรูต่อ 2 รู
 แสดงถึง ทิศทางการไหลสองทาง ท่อทางภายในวาล์วมีรูต่อ 4 รู
 แสดงถึง ตำแหน่งของวาล์วที่รูต่อถูกปิดกั้นไม่ให้ ของไหล ไหลผ่าน
 แสดงถึง รูต่อทางระบาย แรงดันทิ้งและต่ออุปกรณ์ตัวเก็บเสียงไว้ (Silencer
 แสดงถึง รูต่อทางเข้าของ ของไหล

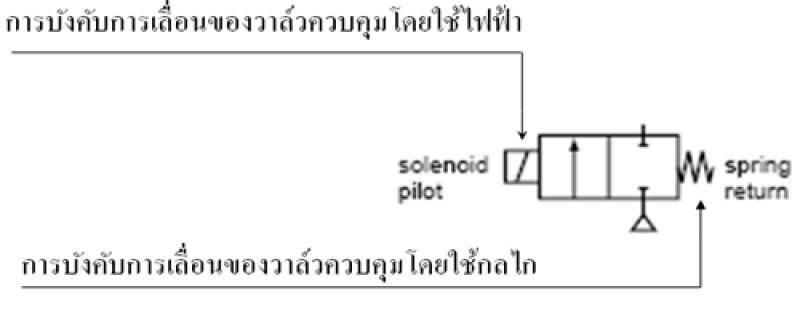

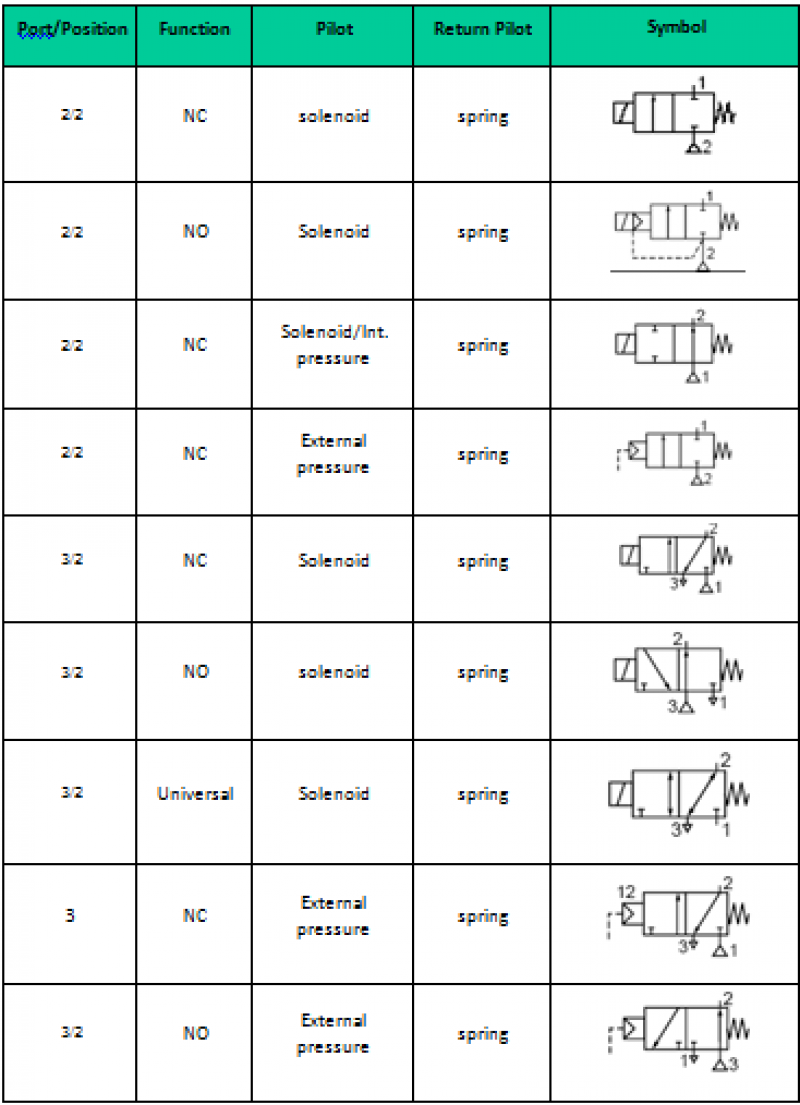

3. สัญลักษณ์ของวาล์วควบคุมทิศทาง

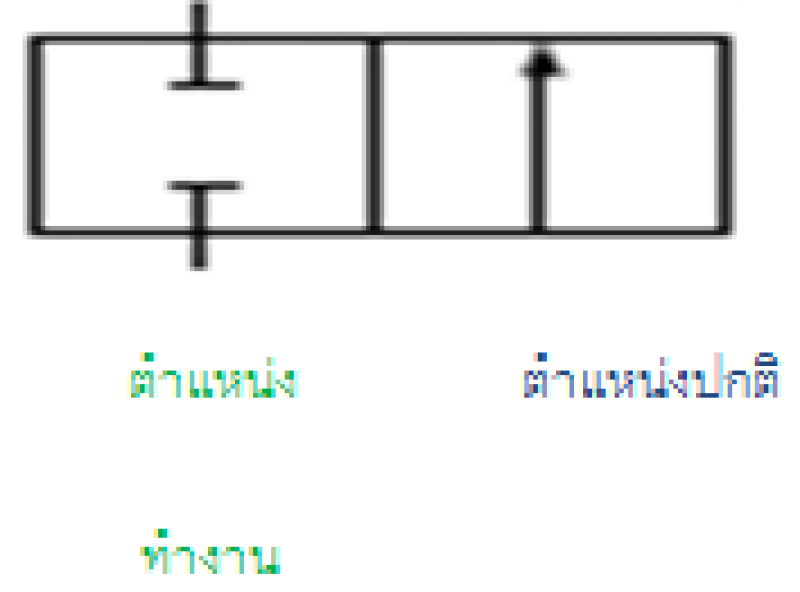

วาล์ว 2 ทิศทาง 2 ตำแหน่ง ปกติเปิด หรือ 2/2 NO

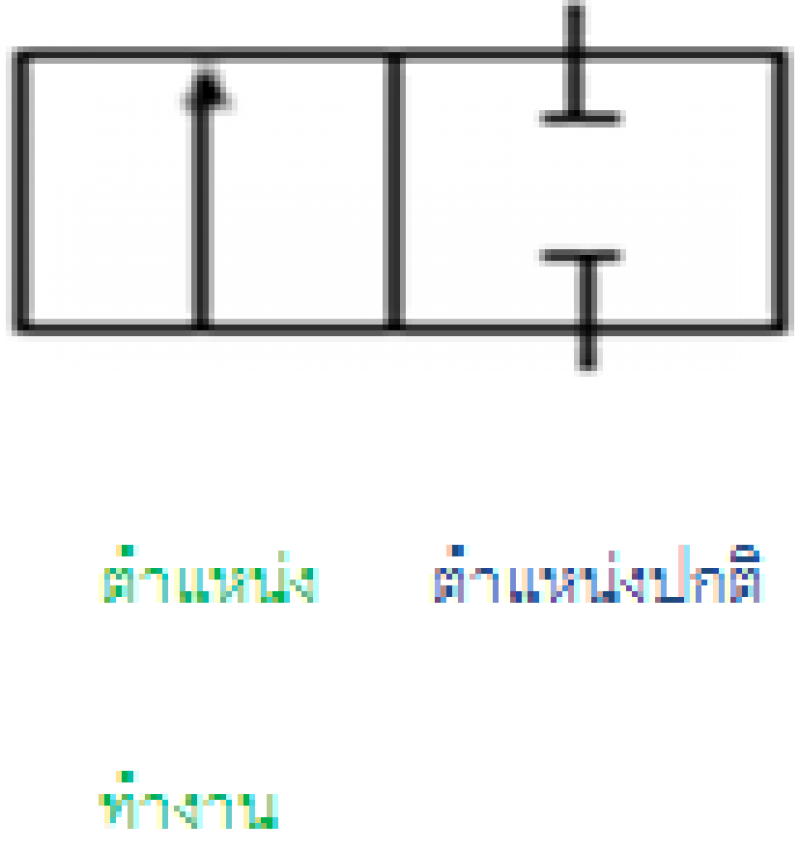

วาล์ว 2 ทิศทาง 2 ตำแหน่ง ปกติปิด หรือ 2/2 NC



ขอบคุณข้อมูลอ้างอิงจาก : www.asconumatics.eu
