เทคนิคการตรวจสอบเซนเซอร์ว่าเป็น NPN หรือ PNP

เทคนิคการตรวจสอบเซนเซอร์ว่าเป็น NPN หรือ PNP

8 December 2014


เขียนโดย : ฝ่ายขายสาขาสุราษฎร์ธานี




สวัสดีครับทุกๆท่าน อาจมีบางครั้งที่เจอเซนเซอร์ที่ไม่มีฉลากหรือเอกสารแนบใดๆเลย ที่จะสามารถระบุชนิดของสัญญาณ Output ว่าเป็นแบบไหน วันนี้เรามีวิธีตรวจสอบอย่างง่ายมาฝาก

อุปกรณ์ที่ใช้ในการตรวจสอบ

  1. เซนเซอร์ไม่ทราบสัญญาณ Output DC 5-24 , NPN/PNP ทั่วไปหรือ Open Collector
  2. ดิจิตอลมัลติมิเตอร์ หรือ โวลต์มิเตอร์
  3. โหลด DC 5-24, 50-200 mA.
  4. Power Supply DC

ขั้นตอนการทดสอบหาสัญญาณ Output

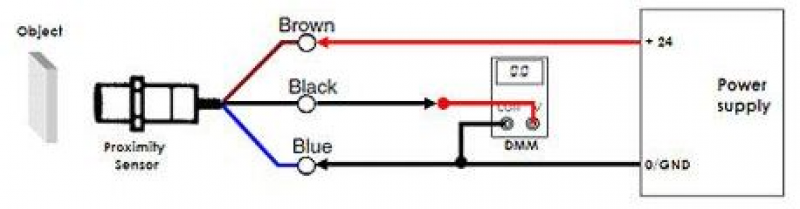

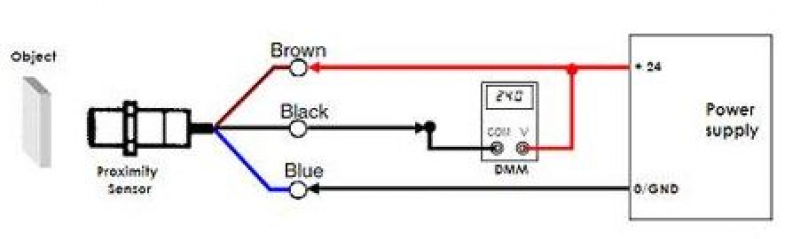

ตั้งสมมุติฐานว่า เซนเซอร์เป็นชนิด NPN ต่อวงจรตามรูป

หากผลการทดสอบพบว่า ดิจิตอลมัลติมิเตอร์แสดงค่า 24 Vdc เมื่อเซนเซอร์ตรวจพบวัตถุ และเปลี่ยนแปลงเป็น 0 เมื่อนำวัตถุออกจากระยะตรวจจับ สามารถระบุได้ว่าเป็นเซนเซอร์ชนิด NPN แบบ NO (ปกติเปิดวงจร)

ในทางกลับกันหากพบว่า ดิจิตอลมัลติมิเตอร์แสดงค่า 0 V เมื่อเซนเซอร์ตรวจพบวัตถุ และเปลี่ยนแปลงเป็น 24 Vdc เมื่อนำวัตถุออกจากระยะตรวจจับ สามารถระบุได้ว่าเป็นเซนเซอร์ชนิด NPN แบบ NC (ปกติต่อวงจร)

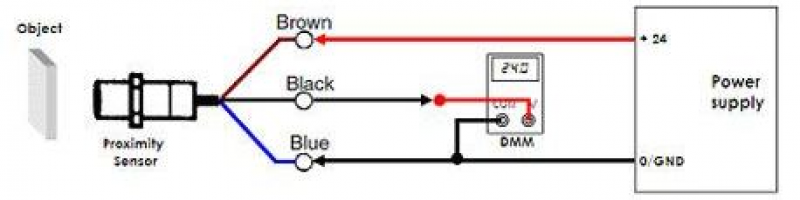

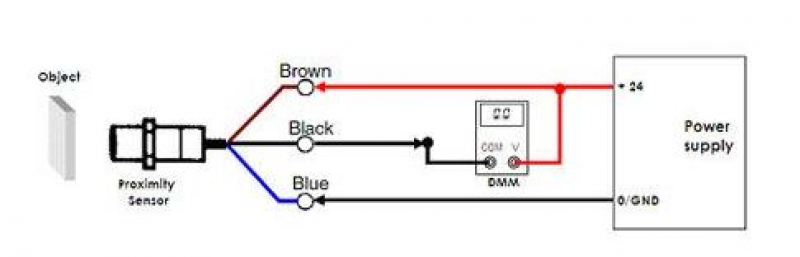

ตั้งสมมุติฐานว่า เซนเซอร์เป็นชนิด PNP ต่อวงจรตามรูป



หากผลการทดสอบ ดิจิตอลมัลติมิเตอร์แสดงค่า 24 Vdc เมื่อเซนเซอร์ตรวจพบวัตถุ และเปลี่ยนแปลงเป็น 0 V เมื่อนำวัตถุออกจากระยะตรวจจับ สามารถระบุได้ว่าเป็นเซนเซอร์ชนิด PNP แบบ NO (ปกติเปิดวงจร)

ข้อควรระวัง

- ควรเลือกใช้โหลดที่มีพิกัดกระแสใช้งานต่ำทั้งในการทดสอบและการใช้งาน จริง เนื่องจากเซนเซอร์ส่วนใหญ่ที่มีการใช้งานทั่วไป พิกัดของกระแสควบคุม Output หรือโหลดอยู่ที่ DC 5-24, 50-200 mA. (ไม่เหมาะที่จะนำไปต่อโหลดพิกัดสูงโดยตรง
เช่น หลอดไฟ หรือ มอเตอร์)- เซนเซอร์ที่นำ มาทดสอบต้องเป็นเซนเซอร์ที่อยู่ในสภาพสมบูรณ์เท่านั้น จึงจะได้สัญญาณ Output ที่ถูกต้อง
