เขียนโดย : Product Specialist

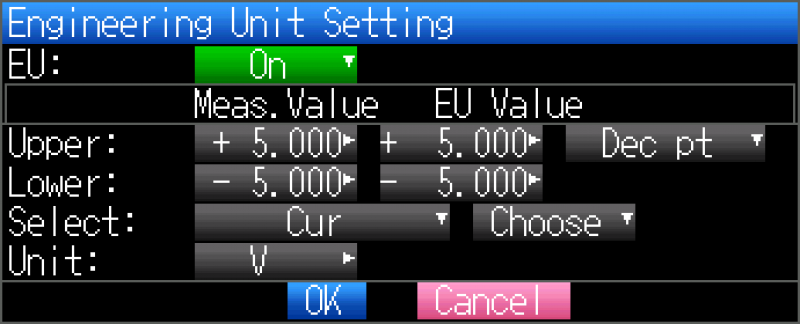

สวัสดีครับทุกๆท่าน วันนี้ผมมีข้อแนะนำสำหรับท่านที่ต้องการสเกลให้ได้ตามค่าที่ต้องการของยี่ห้อ Graphtec รุ่น GL840-M เรามาทำความรู้จะกับฟังก์ชันการสเกลค่ายี่ห้อ Graphtec รุ่น GL840-M ชื่อฟังก์ชันนี้คือ EU หรือ Engineering Unit Settings ฟังก์ชัน EU หรือ Engineering Unit Settings คือ ฟังก์ชันการสเกลค่าข้อมูลตามที่เราต้องการฟังก์ชันนี้ประกอบด้วย Upper , Lower, Select, Unit ตามรูปด้านล่าง

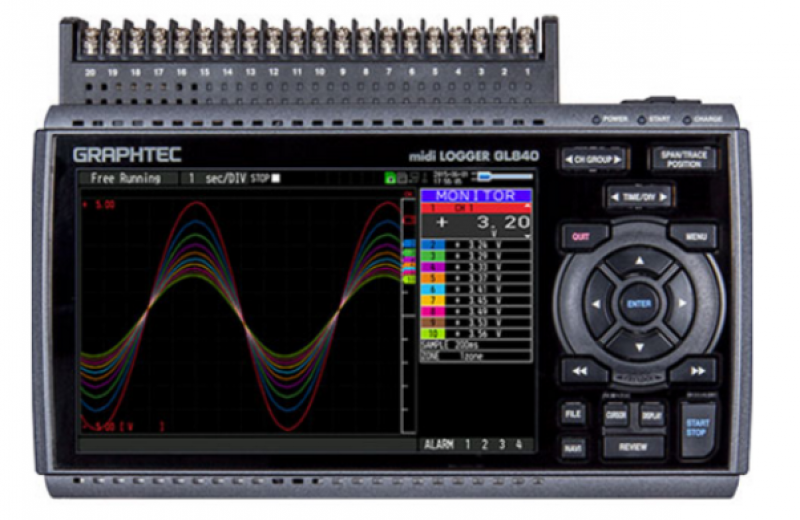

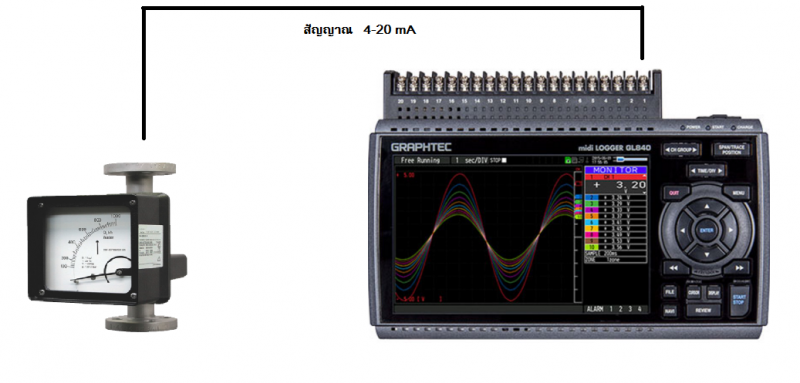

ตัวอย่าง สมุมติว่าท่านมีเครื่องFlow rate meter ที่มีสัญญาณ output เป็น 4-20 mA ต้องการบันทึกค่าข้อมูลของ Flow rate meter ของน้ำผ่านตัวเครื่อง Recoder ของ Graphtec รุ่น GL840-M ค่าที่ต้องการสเกลมีดังนี้ 4-20mA คือ 0-100 ลิตร/นาที วิธีการต่อสาย

** อย่าลืมต่อ R250 โอห์ม เข้าไปที่บวกและลบของ GL840-M ด้วยนะ ครับ เพราะFlow rate meter นั้นจะปล่อย output มาเป็น กระแส 4-20 mA **

การตั้งค่าพารามิเตอร์ดังนี้
1. เปิด เครื่องGL840-M เพื่อตั้งค่าโดย กดไปที่ MENU >>AMP>>CH1>>DC>>1-5V

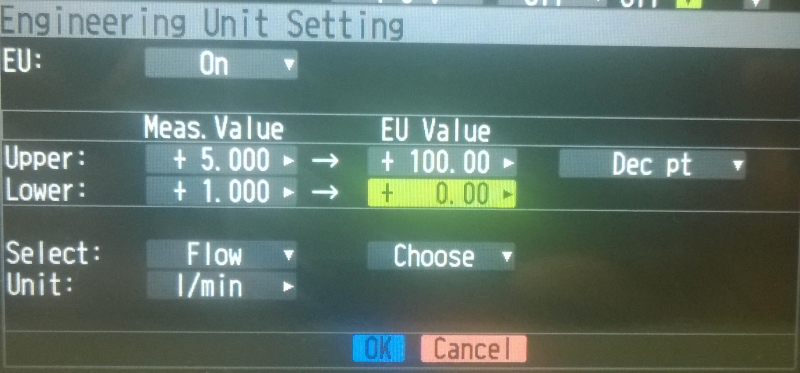

2. จากนั้นมาที่ EU ตามรูปด้านล่าง

กด OK แค่นี้ก็เสร็จแล้วครับ

ไม่ยากเลยนะครับ สำหรับการโปรแกรมค่าลักษณะนี้ อย่างไรทาง TIC เรามีบริการเข้าไปเซ็ทค่าให้ที่หน้างานฟรี ไม่มีค่าใช้จ่ายนะครับ เผื่อเป็นทางเลือกให้ทุกท่านครับ
