ความแตกต่างระหว่างจอแบบ Resistive Film กับ จอแบบ Capacitive Film

ความแตกต่างระหว่างจอแบบ Resistive Film กับ จอแบบ Capacitive Film

29 June 2020


เรียบเรียงโดย : วีรยุทธ อุดสม

ฝ่ายขายสาขาปทุมธานี

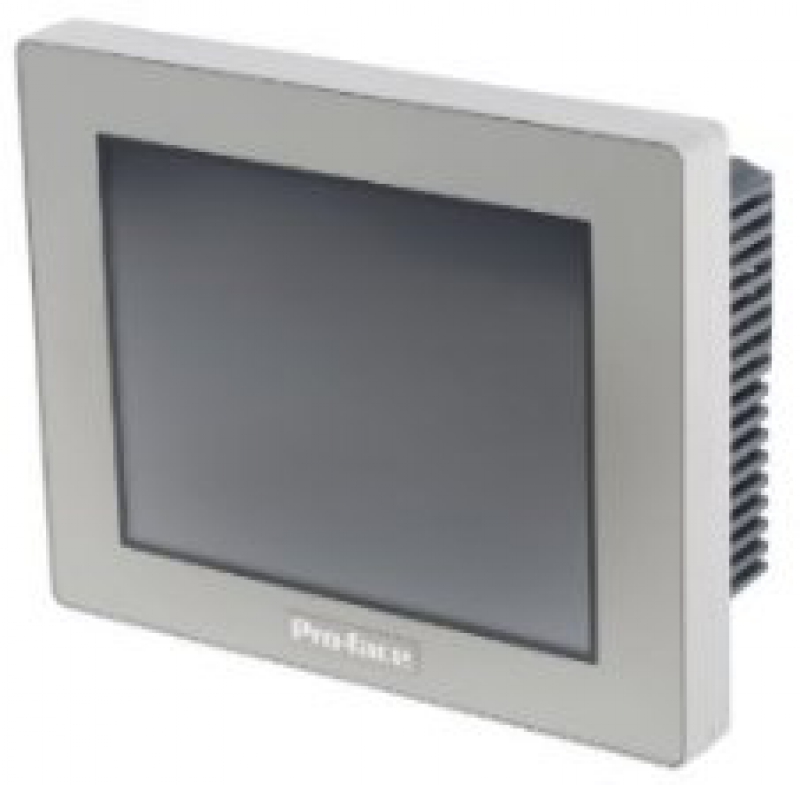

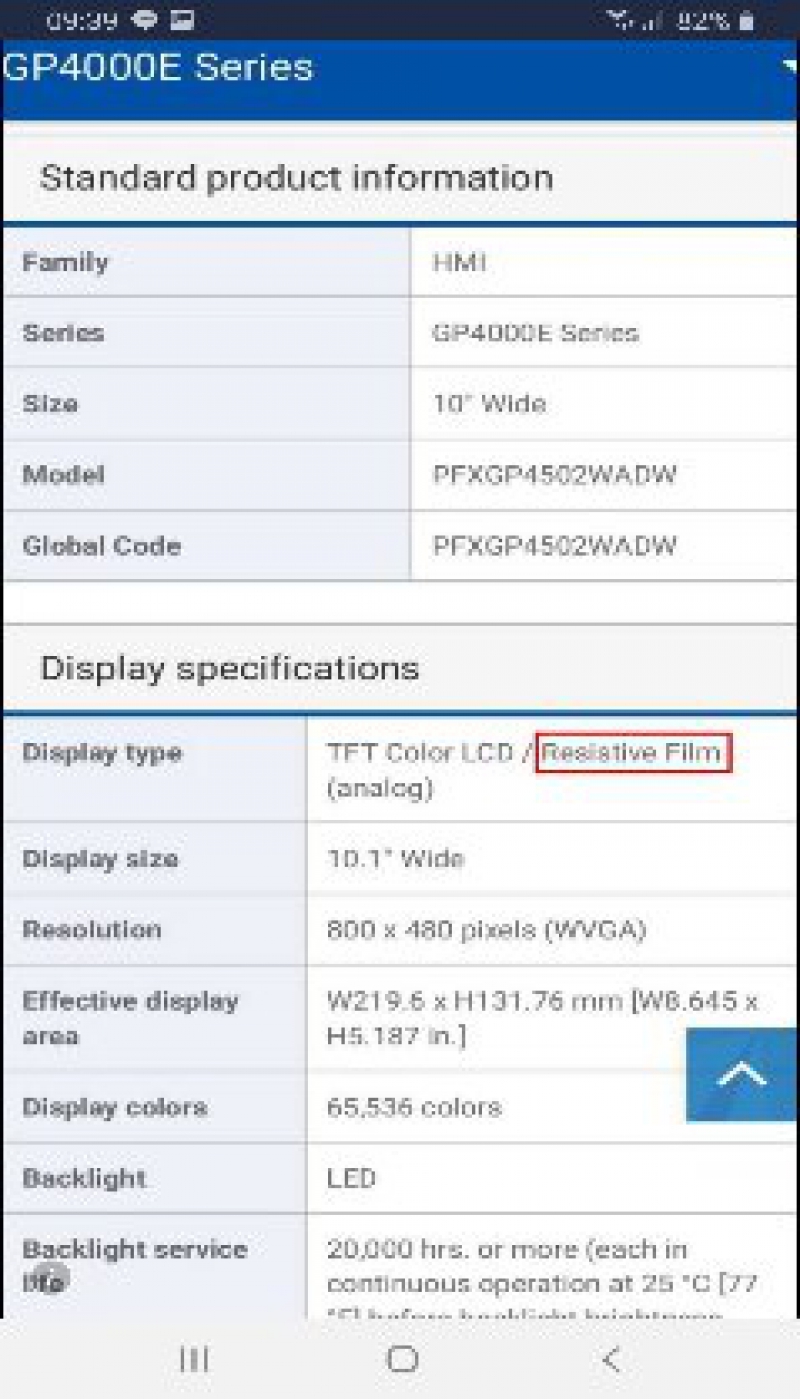

สวัสดีทุกท่านครับ วันนี้ขอมาแนะนำเรื่องหน้าจอทัชสกรีน ปัจจุบันมีหลากหลายรูปแบบครับ แต่ที่นิยมใช้ในเครื่อง PDA Phone ยุคนี้ก็จะมีอยู่สองแบบคือ Resistive กับ Capacitive ยกตัวอย่างสเปคของยี่ห้อ Proface ก็จะมีรายละเอียดดังรูป เป็นสเปคแบบ Resistive Flim


1.หน้าจอแบบ Resistive

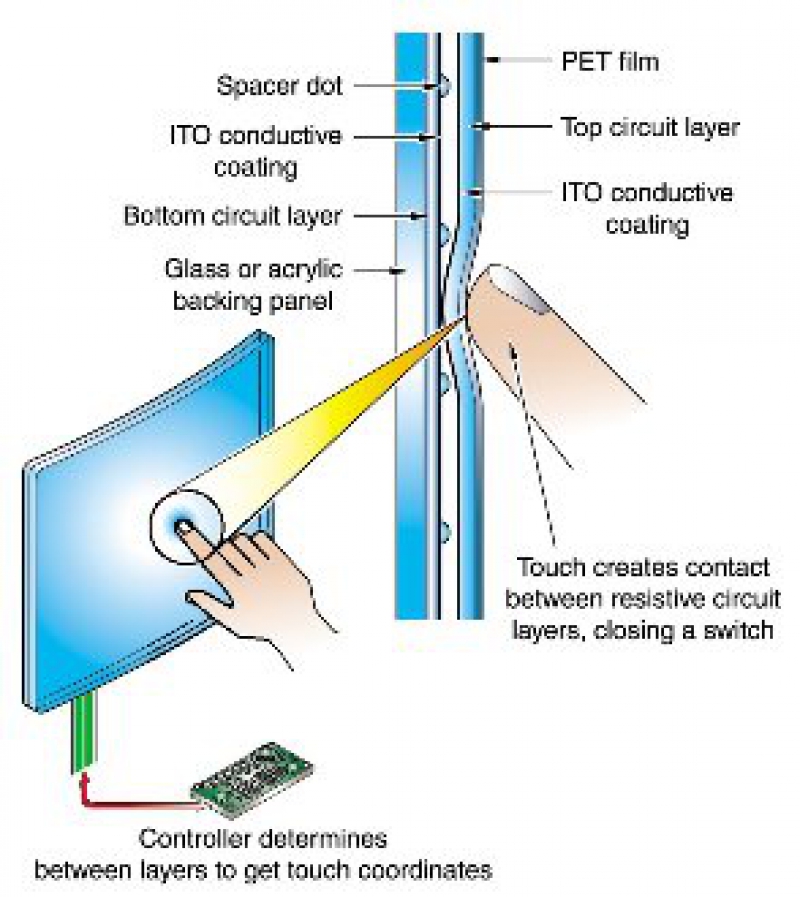

ถือว่าเป็นแบบที่ประหยัดและเหมาะกับการใช้งานประเภทต่างๆทางด้านงานควบคุมด้านอุตสาหกรรม รวมทั้งใช้ในอุปกรณ์พกพาอย่าง PDA,Mobile เป็นต้น Touch Screen แบบ Resistive จะประกอบด้วยเลเยอร์ด้านบนที่ยืดหยุ่นและเลเยอร์ด้านล่างที่อยู่บนพื้นแข็งคั่นระหว่างสองเลเยอร์ด้วยเม็ดฉนวนซึ่งทำหน้าที่แยก ไม่ให้ด้านในของสองเลเยอร์นี้สัมผัสกัน เพราะด้านในของสองเลเยอร์นี้จะเคลือบด้วยสารตัวนำไฟฟ้า และเมื่อเรากดที่ Touch Screen ทำให้วงจรสองเลเยอร์นี้ต่อ ถึงกัน เมื่อคำนวณตามกระแส แนวตั้งและแนวนอนก็จะจำได้ตำแหน่งที่สัมผัสบนหน้าจอ ดังรูป


2.หน้าจอแบบ Capacitive

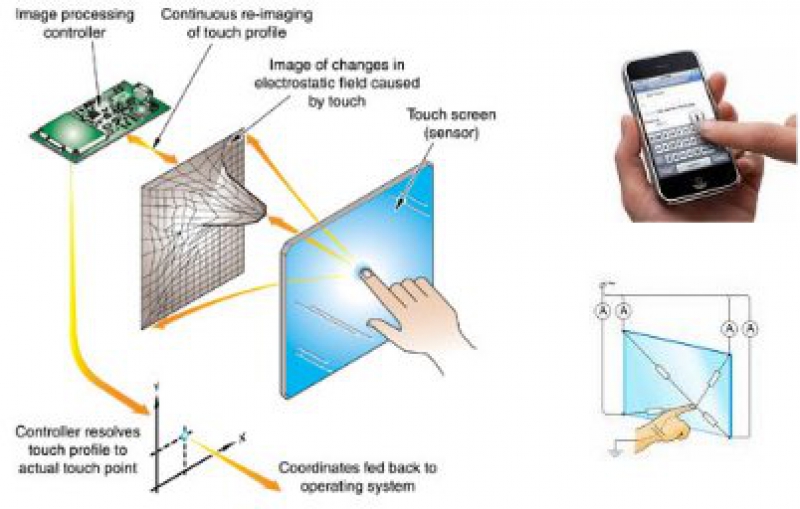

มีคุณสมบัติที่โดดเด่นทั้งความทนทานและโปร่งแสง มักเป็นที่นิยมใน Application ประเภทเกมส์ ตู้ATM และ POS โครงสร้างของTouch Screen แบบ Capacitive ประกอบด้วยแผ่นแก้วเคลือบผิวอ็อกไซด์ของโลหะแบบโปร่งแสง ผู้ใช้งานต้องใช้นิ้วมือเปล่าๆสัมผัสที่จอเพื่อดึงกระแสจากแต่ละมุม ที่ให้แรงดันตกลงจากนั้นแผงควบคุมก็จะคำนวณเป็นตำแหน่งที่สัมผัสได้


สรุปคือ หน้าจอแบบ Resistive คือราคาไม่แพง ใช้อะไรสัมผัสก็ได้ หน้าจอจะนิ่มกดแล้วสามารถบุ๋มได้ กินไฟน้อยกว่า ส่วน หน้าจอแบบ Capacitive ราคาแพงกว่า ทนทานมากกว่า หน้าจอคมชัดกว่า และตอบสนองการสั่งงานได้ดีกว่าครับ
ขอขอบคุณข้อมูลอ้างอิง www.neutron.rmutphysics.com
