เขียนโดย : พิสณฑ์ อยู่กล่ำ
ฝ่ายขายสาขาปทุมธานี

สวัสดีครับทุกๆท่าน วันนี้ผมจะมาอธิบายความหมายหน้าสัมผัสสวิทช์รูปแบบต่างๆว่ามีกี่ประเภท ลักษณะการทำงานเป็นอย่างไรบ้าง มาดูกันเลยครับ..…

1. Single Pole, Single Throw (SPST)

ปกติเปิด (Normal open /NO)	ปกติปิด (Normal Closed/NC)

เป็นสวิตช์ทั่วไปที่ใช้สำหรับเปิด-ปิดอุปกรณ์ไฟฟ้า ประกอบไปด้วย 2 เทอร์มินอล

คือ input 1 และ output 1 ขา โดยมีให้เลือก 2 แบบ ดังนี้

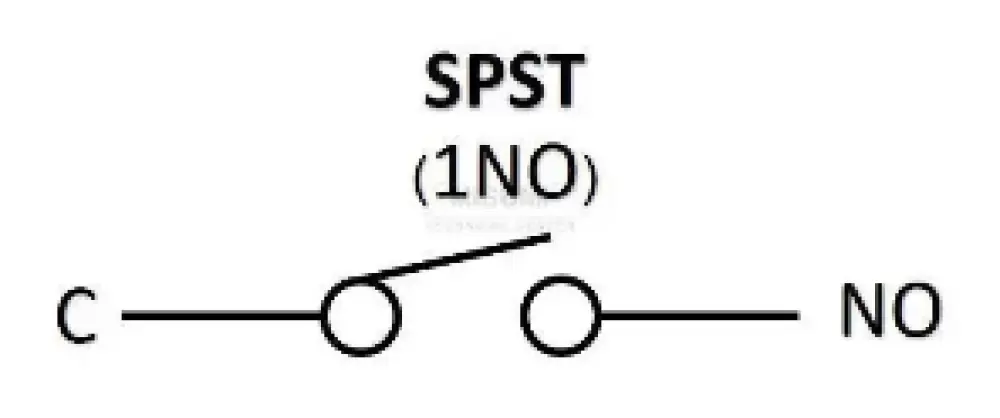

1. ปกติเปิด (Normal open /NO)

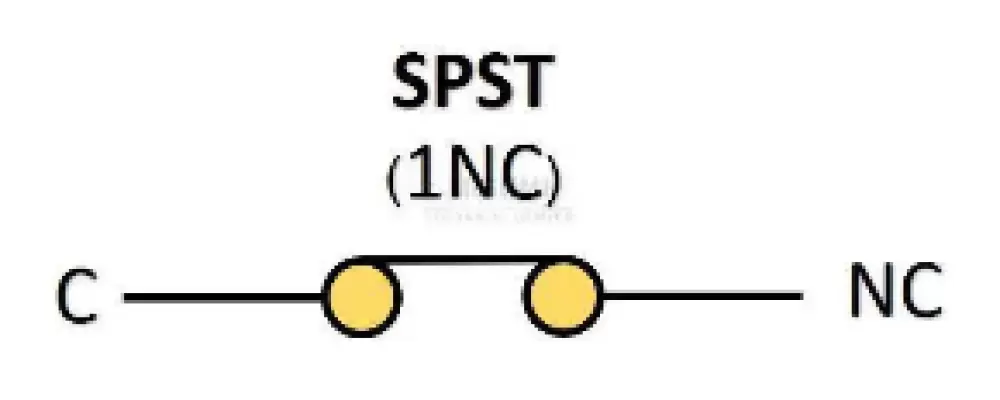

2. ปกติปิด (์Normal Closed/NC)

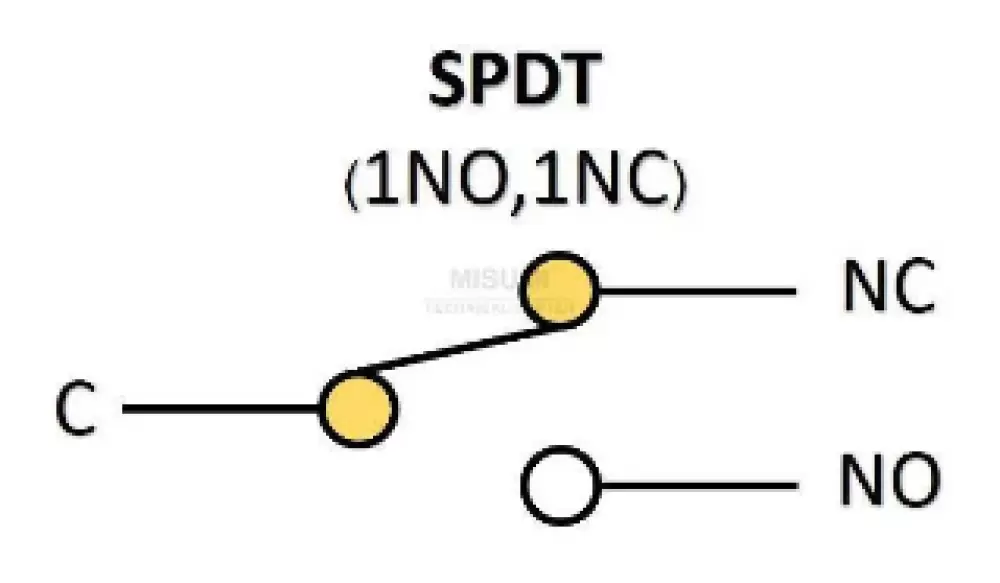

2. Single Pole, Double Throw (SPDT)

เป็นสวิตช์ที่สามารถเลือกการทำงานได้ 2 รูปแบบ ประกอบไปด้วย 3 เทอร์มินอล

คือ input 1 ขา และ output 2 ขา เหมาะสำหรับใช้ในการสลับการทำงานระหว่างวงจรสองวงจร

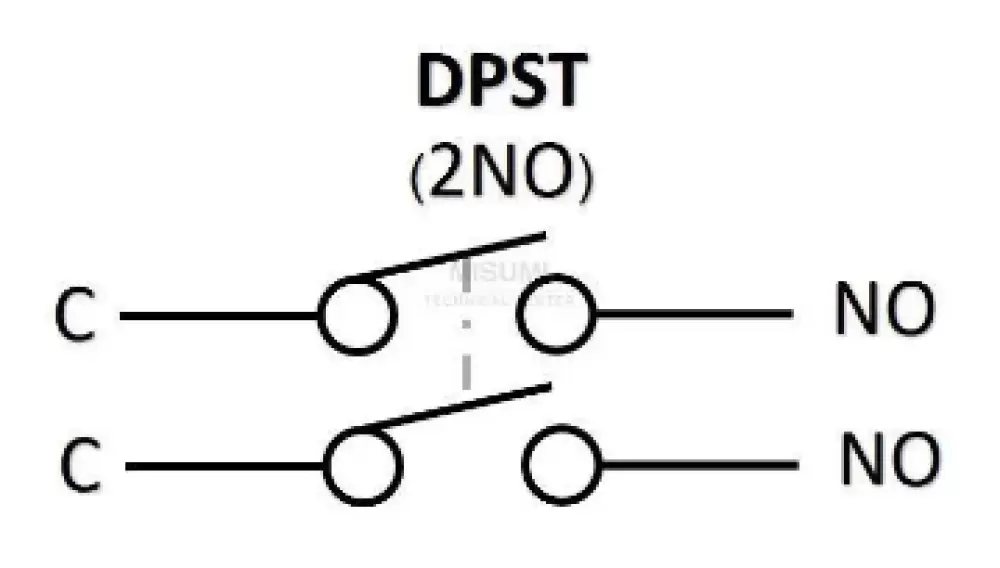

3. Double Pole, Single Throw (DPST)

เป็นสวิตช์ที่มีการควบคุมการเปิด-ปิดคล้ายกับแบบ SPST แต่ DPST

นั้นสามารถตัดต่อวงจรการทำงานได้พร้อมกันถึง 2 วงจรในเวลาเดียวกัน โดยสวิตช์ตัวนี้ประกอบไปด้วย 4 เทอร์มินอล คือ input 2 ขา และ output 2 ขา

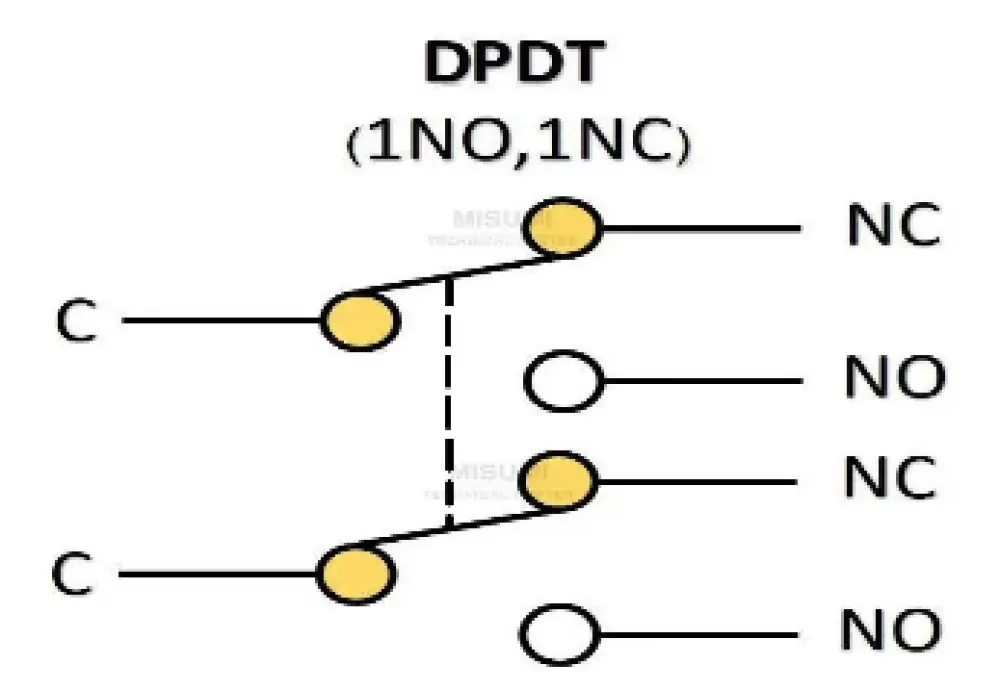

4. Double Pole, Double Throw (DPDT)

เป็นสวิตช์ที่มีการควบคุมการเปิด-ปิดคล้ายกับแบบ SPDT แต่ DPDT

นั้นสามารถตัดต่อวงจรการทำงานได้พร้อมกันถึง 2 วงจรในเวลาเดียวกัน โดยสวิตช์ตัวนี้ประกอบไปด้วย 6 เทอร์มินอล คือ input 2 ขา และ output 4 ขา
