มาทำความรู้จัก Function THD ของ POWER METER

มาทำความรู้จัก Function THD ของ POWER METER

11 March 2015

เขียนโดย : ฝ่ายขายสาขาชลบุรี

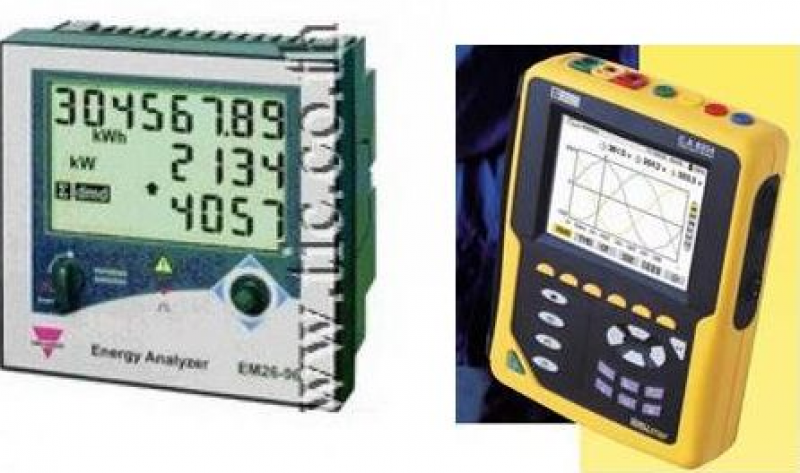

สวัสดีครับ ทุกท่าน หลายๆท่านคงจะรู้จัก เครื่องวัดพลังงาน หรือเรียกอีกอย่างหนึ่ง ว่า POWER METER นะครับโดยยี่ห้อหลักๆที่นำเข้ามาจำหน่ายนั้น มี 2 ยีห้อ คือ Carlo gavazzi และ Chauvin Arnoux

ลายท่านคงทราบอยู่แล้วว่าตัวเครื่อง เองสามารถวัดค่า พารามิเตอร์ ทางไฟฟ้า ใดได้บ้าง แต่วันนี้ผมจะขอแนะนำ Function THD ที่มีความสำคัญ มากในการใช้งาน หากผู้ใช้งานเองต้องการวิเคราะห์ เพื่อที่ต้องการให้ระบบไฟฟ้าของเราทำงานได้เต็มประสิทธภาพมากที่สุด

THD (Total harmonic distortion ) คืออะไร

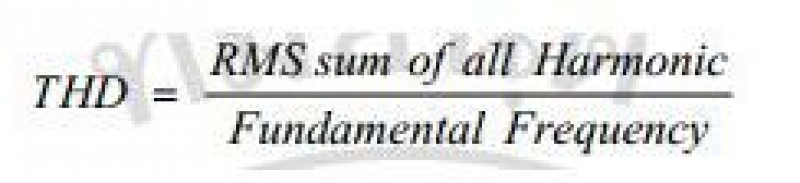

ถ้าเรียกทาง วิชาการนั้นก็ คือ ค่าอัตราส่วนส่วนระหว่างค่ารากที่สอง ของผลรวมกำลังสองของค่าส่วนประกอบฮาร์มอนิกแบบRMS ( Harmonic Component ) กับค่าส่วนประกอบความถี่ หลักมูลแบบ RMS เทียบเป็นละ

จาก


หรือถ้าจะให้เข้าใจง่ายก็คือความเพี้ยนโดยรวมของสัญญาณ Harmonic ทั้งหมดเทียบกับสัญญาณความถี่หลัก

เช่น สัญญาณ sine wave ความถี่ 1000Hz เมื่อผ่านแอมป์เข้าไป ทำให้มีสัญญาณ harmonic 2000 3000 4000 5000 ... ปนเข้ามา ซึ่งจะมีผลทำให้รูปคลื่น output มีรูปร่างผิดเพี้ยนไปจาก sine wave

THD = Root (ผลรวมของแรงดัน rms ของ harmonic แต่ละตัว ยกกำลังสอง ) หารด้วย แรงดัน rms ของความถี่หลัก

ถ้าวัดเป็น % ก็คูณด้วย 100 เข้าไป

THD ค่ายิ่งน้อยหมายความว่า output มี harmonic ออกมาน้อย และมีความเพี้ยนเมื่อเทียบกับ output ที่เป็นความถี่ฐานน้อยครับ (ยิ่งน้อยยิ่งดี)

ผลกระทบของฮาร์มอนิกที่มีผลต่ออุปกรณ์ในระบบไฟฟ้า

1.ผลของกระแสฮาร์มอนิกทำให้เกิดความร้อนในตัวฟิวส์เพิ่มมากขึ้น

2.ผลของฮาร์มอนิกอาจทำให้ Relay ทำงานผิดพลาด

3.มีผลต่ออุปกรณ์ไฟฟ้า ทำให้เกิดความสูญเสียเพิ่มขึ้นเป็นผลให้อุปกรณ์ไฟฟ้ามีอุณหภูมิสูงกว่าปกติ เช่นสายไฟ มอเตอร์ หม้อแปลง

สําหรับปัญหาฮาร์มอนิกที่เกิดในระดับรุนแรงนั้น จะทําให้เกิดความเสียหายรุนแรงต่อระบบ และอุปกรณไฟฟ้า ในกรณีที่เกิดปัญหาระดับรุนแรงนั้น จะต้องทำการวิเคราะห์ระบบไฟฟ้าอย่าง ละเอียดเพื่อหาสาเหตุและแหล่งกําเนิดของฮาร์มอนิกเพื่อที่จะสามารถกําจัดแหล่งกําเนิดฮาร์มอนิกที่ เข้ามารบกวนระบบไฟฟ้านั้น โดยวิธีการกําจัดฮาร์มอนิกในระบบไฟฟ้านั้น มีหลายวิธีด้วนกัน เช่น การใช้ตัวกรองแบบพาสซีฟ (Passive Filter), วิธีการชดเชยกระแสซึ่งจะใช้ตัวกรองแบบแอกทีฟ (Active Filter) นอกจากนี้ยังมีวิธีการลดฮาร์มอนิก โดยการหลีกเลี่ยงผลกระทบที่อาจทําให้เกิดความ เสียหายจากฮาร์มอนิก ได้เช่นการลดขนาดพิกัดหม้อแปลงไฟฟ้า ในโรงงาน หรือ เพิ่มขนาดสาย นิวตรอลให้เกินพิกัด
