มาทำความรู้จักกับ SOLENOID VALVE กันเถอะ

มาทำความรู้จักกับ SOLENOID VALVE กันเถอะ

16 June 2015

เขียนโดย : Product Manager ASCO

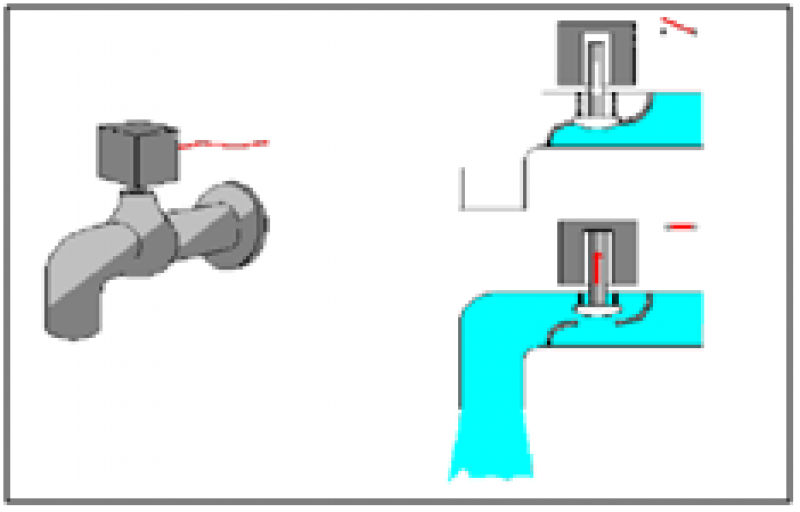

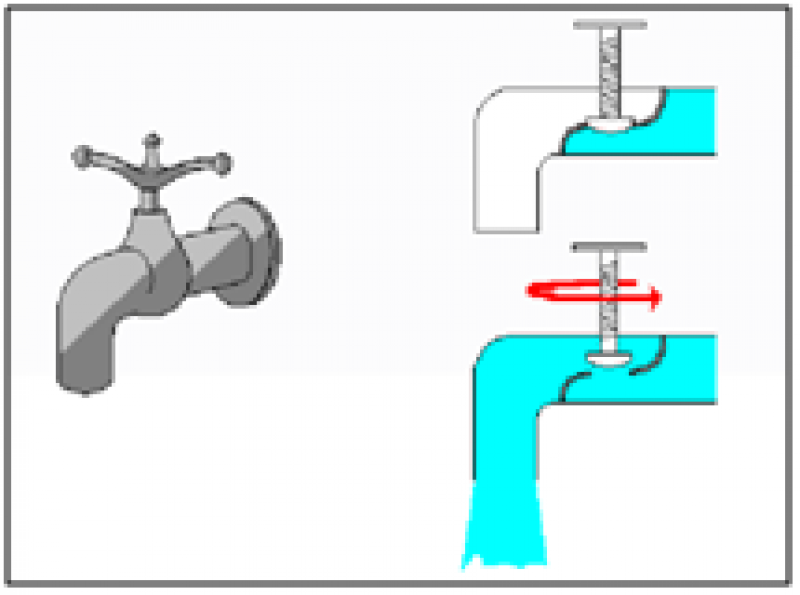

วาล์วคืออะไร ?

อุปกรณ์ควบคุมการปิด-เปิดทางไหลเข้าออกของน้ำ หรือของไหลอื่นๆ

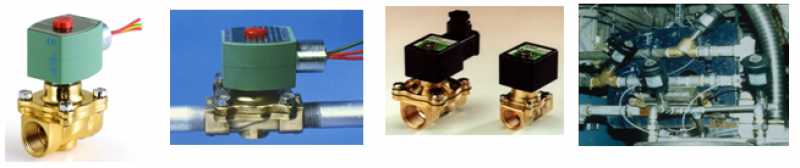

โซลีนอยด์วาล์วคืออะไร ?

อุปกรณ์ทางอิเล็คโตร แมคเนติค ที่ใช้ควบคุมปริมาตรของ ของไหลที่ไหลผ่านท่อ โดยการเปิดหรือปิดที่รู orifices ของตัววาล์ว

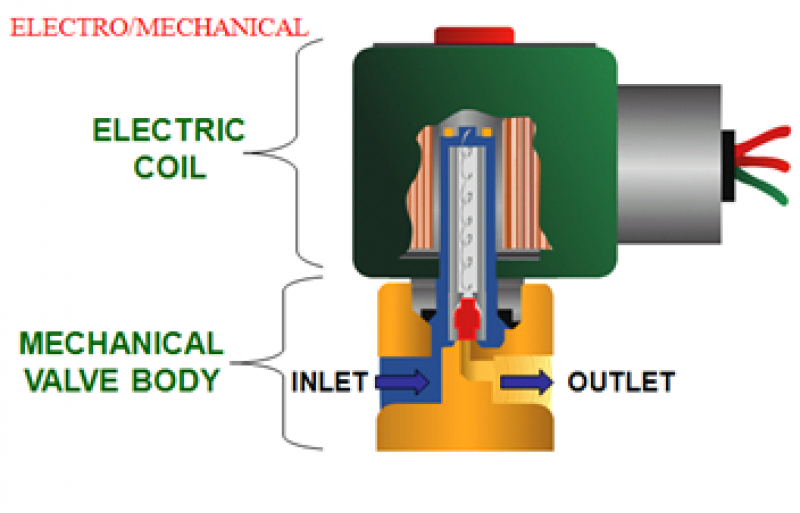

โครงสร้างของโซลีนอยด์วาล์ว

โซลีนอยด์วาล์วเป็นการรวมกันของ 2 รูปแบบการทำงาน คือ

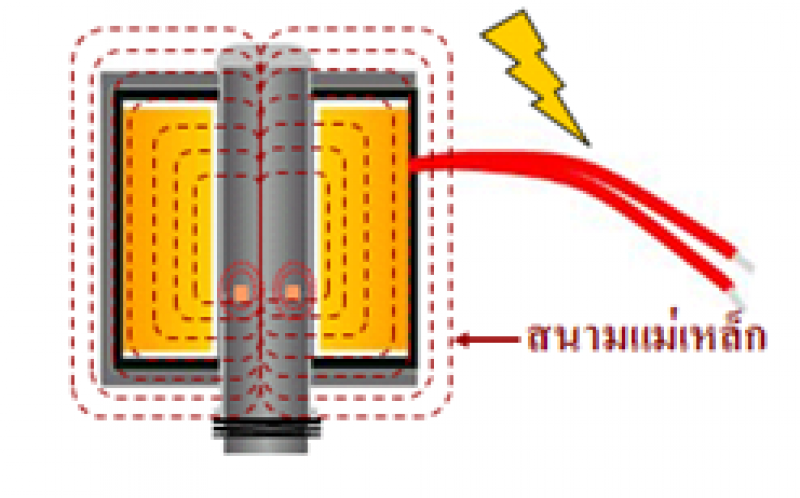

SOLENOID - (Electro-magnetic) coil จะเป็นตัวทำหน้าที่สร้างสนามแม่เหล็กและเหนี่ยวนำให้ plunger เคลื่อนที่ขึ้นลง

VALVE – ตัววาล์วจะมีรู orifice ที่มี disc คอยปิดและเปิดให้ของไหลไหลผ่านวาล์ว

BASIC COIL FUNCTION

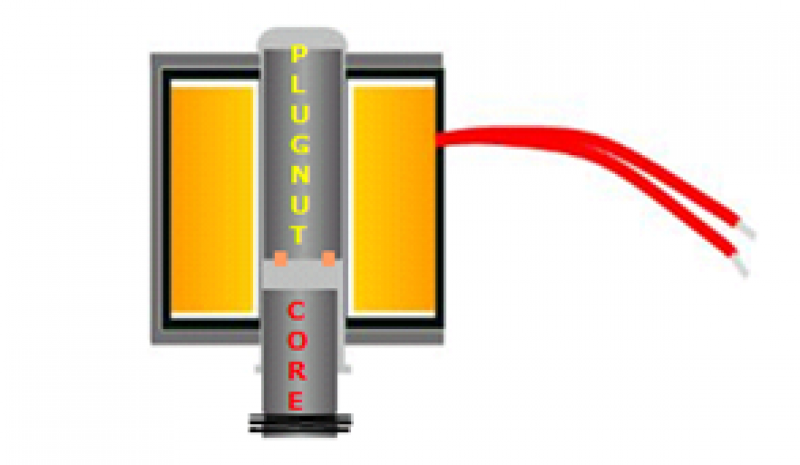

SOLENOID COIL ขณะที่ไม่มีการจ่ายไฟ

หน้าที่พื้นฐานของวาล์ว

วาล์ว 2 ทางคืออะไร???

วาล์วจะมีทางเข้า1ทาง และออก1ทาง เรียกว่าวาล์ว 2 ทาง

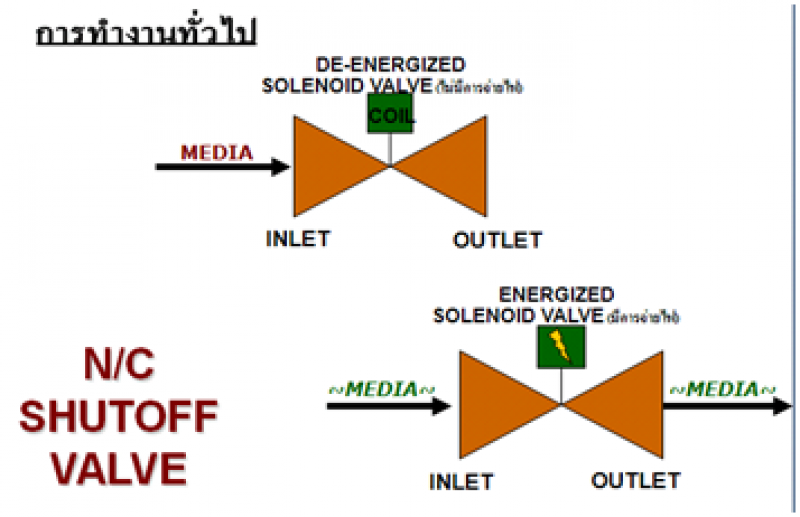

การทำงานของวาล์ว 2 ทาง มี2แบบคือ1.NORMALLY CLOSED APPLICATION(NC)

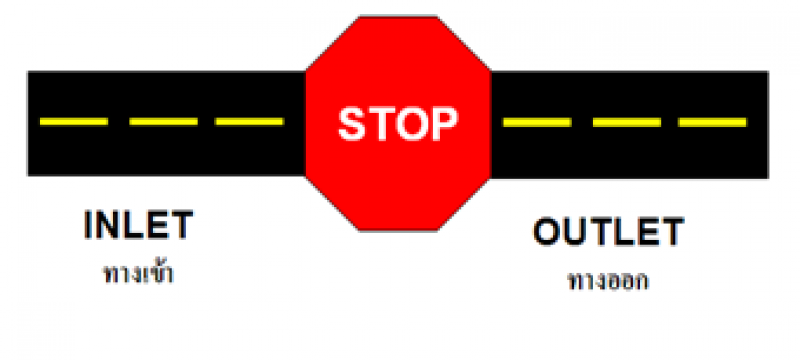

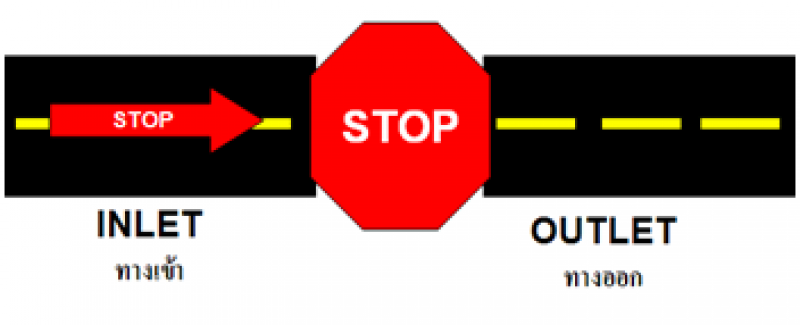

แบบปกติปิด: ไม่มีการจ่ายไฟ

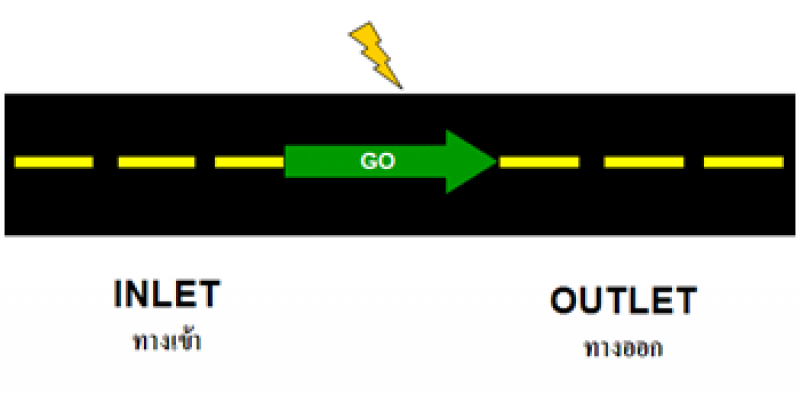

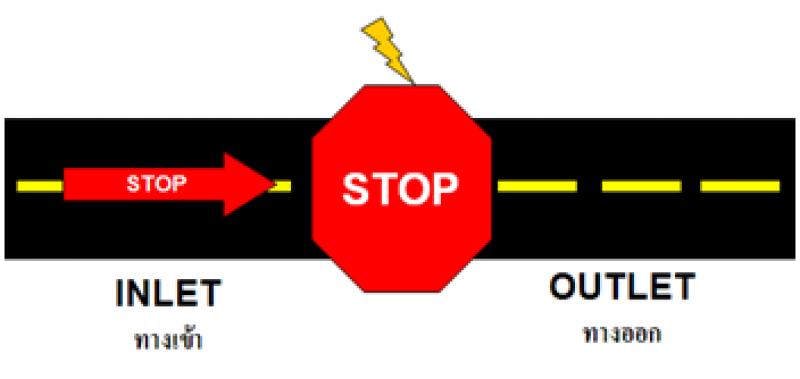

แบบปกติปิด: มีการจ่ายไฟ



ลักษณะวาล์วปกติจะปิดอยู่ เมื่อจ่ายไฟเข้าไป วาล์วจะเปิด

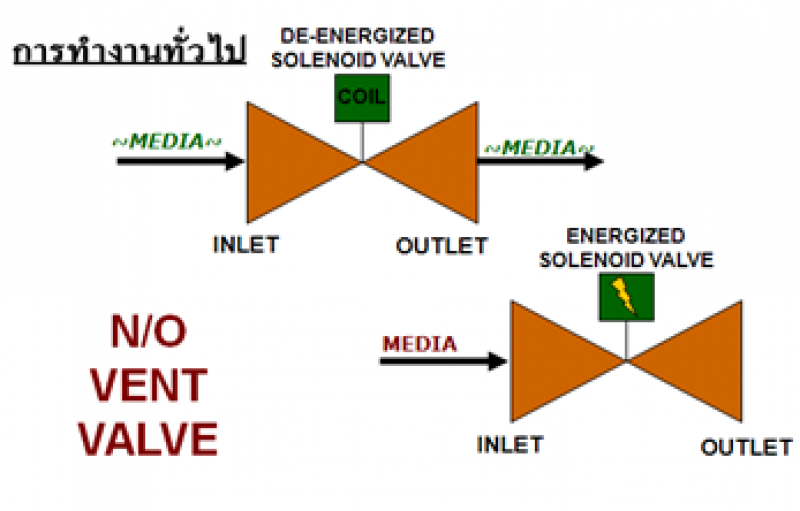

2. NORMALLY OPEN APPLICATION (NO)

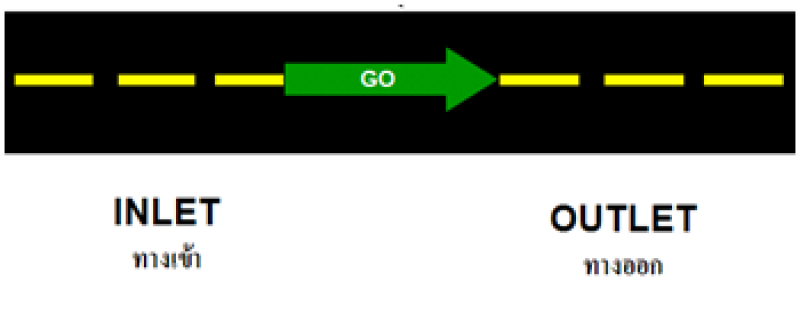

แบบปกติเปิด: ไม่มีการจ่ายไฟ

แบบปกติเปิด: มีการจ่ายไฟ

ลักษณะวาล์วปกติจะเปิดอยู่ เมื่อจ่ายไฟเข้าไป วาล์วจะปิดที่กล่าวมาเบื้องต้นคือพื้นฐานของการทำงานของโซลินอยด์วาล์ว และเป็นพื้นฐานเบื้องตันในการเลือกใช้วาล์ว ให้ตรงกับจุดประสงค์ในการใช้งาน
